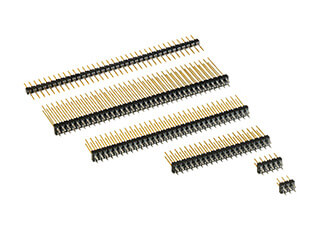

Regleta de clavijas y enchufes VarPol
Las regletas de clavijas y de resortes VarPol de ept ofrecen una amplia variedad de opciones para conectar placas de circuito impreso entre sí. De una o dos filas, con número variable de contactos, diferentes longitudes de conexión, rectas o en ángulo: usted elige. Además, las regletas se pueden encadenar entre sí sin fisuras.
La probada zona de inserción a presión Tcom press® le ofrece, además, la posibilidad de eliminar el proceso de soldadura y, con ello, ganar considerablemente en seguridad de contacto.
La probada zona de inserción a presión Tcom press® le ofrece, además, la posibilidad de eliminar el proceso de soldadura y, con ello, ganar considerablemente en seguridad de contacto.
Características
- Amplia selección de longitudes de contacto o de conexión
- Selección de niveles de calidad: 50 y 250 ciclos de conexión
- Regletas acoplables entre sí.
- Instalación sencilla y
- económica. Zona de inserción a presión en Tcom press®
- VarPolfeder, también disponible en versión para soldadura
- En ángulo y rectas, de 1 y 2 filas.
Aplicaciones
- Distancia entre placas de 11,45 mm a 35,45 mm.
- Eliminación del proceso de soldadura mediante inserción a presión.
VarPol: Resumen
Filtros

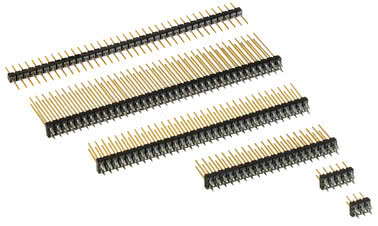

Regleta de clavijas recta
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn006-b1
Longitud del lado de conexión (Y) = 16,6 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn009-b1
Longitud del lado de conexión (Y) = 6,7 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn010-b1
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn011-b1
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn012-b1
Longitud del lado de conexión (Y) = 10,2 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn013-b1
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn018-b1
Longitud del lado de conexión (Y) = 17,5 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn019-b1
Longitud del lado de conexión (Y) = 25,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn020-ba
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn021-ba
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn022-ba
Longitud del lado de conexión (Y) = 10,2 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn023-ba
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn026-b1
Longitud del lado de conexión (Y) = 15,7 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn029-ba
Longitud del lado de conexión (Y) = 25,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn039-ba
Longitud del lado de conexión (Y) = 6,7 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn050-ba
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn051-ba
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de una fila Nº de artículo 971-nn053-ba
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn006-b1
Longitud del lado de conexión (Y) = 16,6 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn009-b1
Longitud del lado de conexión (Y) = 6,7 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn010-b1
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn011-b1
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn012-b1
Longitud del lado de conexión (Y) = 10,2 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn013-b1
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn018-b1
Longitud del lado de conexión (Y) = 17,5 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn019-b1
Longitud del lado de conexión (Y) = 25,0 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn020-ba
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn021-ba
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn022-ba
Longitud del lado de conexión (Y) = 10,2 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn023-ba
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn026-b1
Longitud del lado de conexión (Y) = 15,7 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn029-ba
Longitud del lado de conexión (Y) = 25,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn039-ba
Longitud del lado de conexión (Y) = 6,7 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn050-ba
Longitud del lado de conexión (Y) = 5,2 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn051-ba
Longitud del lado de conexión (Y) = 8,0 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn053-ba
Longitud del lado de conexión (Y) = 13,0 mm, Tecnología Press-fit, Longitud de conexión: 11 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, La letra «b» en el número de artículo define el grado de calidad del lado de conexión; la letra «a» define el grado de calidad del lado de enchufe.
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn090-9a
Longitud del lado de conexión (Y) = 0,0 mm, Tecnología Press-fit, Longitud del conector: 6,5 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, a define el nivel de calidad del lado de conexión
En paralelo
Tecnología Press-fit
Regleta de clavijas VarPol recta de dos filas Nº de artículo 972-nn091-9a
Longitud del lado de conexión (Y) = 0,0 mm, Tecnología Press-fit, Longitud de conexión: 9 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas, a define el nivel de calidad del lado de conexión
En paralelo
Tecnología Press-fit

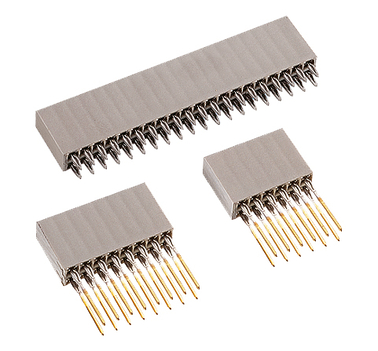

listones de muelles
Regleta de resortes VarPol de 2 filas Nº de artículo 962-40nn2-12
Nivel de calidad 3, Técnica de soldadura, Longitud de conexión: 12,2 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de resortes VarPol de 2 filas Nº de artículo 962-40nn6-12
Nivel de calidad 2, Técnica de soldadura, Longitud de conexión: 12,2 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de conectores VarPol de una fila Nº de artículo 961-40nn2-03
Nivel de calidad 3, Técnica de soldadura, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de conectores VarPol de una fila Nº de artículo 961-40nn2-12
Nivel de calidad 3, Técnica de soldadura, Longitud de conexión: 12,2 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de conectores VarPol de una fila Nº de artículo 961-40nn6-03
Nivel de calidad 2, Técnica de soldadura, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de conectores VarPol de una fila Nº de artículo 961-40nn6-12
Nivel de calidad 2, Técnica de soldadura, Longitud de conexión: 12,2 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn2-03
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn2-07
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 8,05 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn2-12
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 12,2 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn2-17
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 17 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn6-03
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn6-07
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 8,05 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn6-12
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 12,2 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de conectores VarPol de una fila Nº de artículo 961-60nn6-17
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 17 mm, Número de polos: 2-36 (el número de polos por fila corresponde a «nn» en el número de referencia), de una sola fila
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-40nn2-03
Nivel de calidad 3, Técnica de soldadura, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de resortes VarPol de 2 filas Nº de artículo 962-40nn6-03
Nivel de calidad 2, Técnica de soldadura, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Soldadura de agujeros pasantes
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn2-03
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn2-07
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 8,05 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn2-12
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 12,2 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn2-17
Nivel de calidad 3, Tecnología Press-fit, Longitud de conexión: 17 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn6-03
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn6-07
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 8,05 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn6-12
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 12,2 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de resortes VarPol de 2 filas Nº de artículo 962-60nn6-17
Nivel de calidad 2, Tecnología Press-fit, Longitud de conexión: 17 mm, Número de polos: 2 - 108 (el número de polos por fila corresponde a «nn» en el número de referencia), de dos filas
En paralelo
En ángulo recto
Tecnología Press-fit
Regleta de clavijas de 90°
Regleta de clavijas VarPol de una fila Nº de artículo 981-nn010-b1
Longitud del lado de conexión (Y) = 2,8 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 36, de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Regleta de clavijas VarPol de una fila Nº de artículo 981-nn011-b1
Longitud del lado de conexión (Y) = 5,6 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 36, de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Regleta de clavijas VarPol de una fila Nº de artículo 981-nn012-b1
Longitud del lado de conexión (Y) = 7,8 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 36, de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Regleta de clavijas VarPol de una fila Nº de artículo 981-nn013-b1
Longitud del lado de conexión (Y) = 10,6 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 36, de una sola fila, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Regleta de clavijas VarPol de 2 filas Nº de artículo 982-nn010-b1
Longitud del lado de conexión (Y) = 2,8 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108, de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Regleta de clavijas VarPol de 2 filas Nº de artículo 982-nn011-b1
Longitud del lado de conexión (Y) = 5,6 mm, Tecnología Press-fit, Longitud de conexión: 3,4 mm, Número de polos: 2 - 108, de dos filas, La letra «b» en el número de referencia indica el grado de calidad del lado de conexión.
En ángulo recto
Tecnología Press-fit
Accesorios
Cuerpo directivo de VarPol Nº de artículo 962-17nn2/1
para un número de polos de 2 a 108, Guía para regletas de resortes Varpol
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características
Las regletas de clavijas y resortes VarPol ofrecen una amplia gama de opciones: están disponibles en una o dos filas y con un número variable de contactos, desde 2 hasta 108. Además, el diseño de todas las regletas está optimizado para que puedan encajarse perfectamente unas con otras. Las múltiples longitudes de conexión disponibles, de hasta 25 mm, permiten apilar placas de circuito impreso con distancias entre placas de 11,45 mm a 35,45 mm. Las regletas de clavijas también están disponibles en ángulo de 90°, lo que permite realizar conexiones tanto paralelas como en ángulo recto. Además, en todos los productos VarPol puede elegir entre dos niveles de calidad que garantizan una vida útil de 50 o 250 ciclos de conexión.
Resumen de detalles
2,54 mm
Resumen de detalles
2,54 mm
de 5,2 mm a 25 mm
de 3,4 mm a 11 mm
Otra ventaja es su fácil y económica instalación mediante la técnica de inserción a presión. Las regletas de clavijas y resortes están equipadas con la probada zona de inserción a presión Tcom press® y, por lo tanto, pueden insertarse a presión sin necesidad de soldadura. La inserción a presión da lugar a una conexión hermética a los gases y resistente a las vibraciones, lo que convierte a los productos VarPol en los conectores de placas de circuito impreso óptimos para conexiones mecánicas y eléctricas fiables, incluso en entornos adversos. ept ofrece las herramientas de montaje adecuadas para las regletas de clavijas y de resortes, lo que hace que el prensado resulte sumamente sencillo y seguro. En el caso de distancias entre placas de circuito impreso más grandes, unos elementos de guía adicionales facilitan el guiado de los contactos y sirven para estabilizar de forma óptima las regletas de clavijas de prensado.
Apilar con VarPol
Con las regletas de clavijas y zócalos VarPol de tecnología de inserción a presión, es posible conectar placas de circuito impreso entre sí en paralelo de formas muy versátiles:
- Distancia entre placas de 11,45 mm hasta 35,45 mm gracias a las diferentes longitudes de conexión de la regleta de pines
- de 1 o 2 filas.
- Número de contactos seleccionable a voluntad (sin límite máximo, ya que los conectores se pueden encadenar entre sí sin perder la paso). Posibilidad
- de zona de transferencia
- Regleta de pines con tecnología de soldadura o de inserción a presión.
La conexión del conector con la placa de circuito impreso mediante la técnica de inserción a presión permite obtener una unión extremadamente robusta y resistente. Se ha demostrado que las uniones de alta calidad obtenidas mediante inserción a presión, como las que ofrece el Tcom press® de ept, proporcionan una mayor fiabilidad de contacto que las uniones soldadas. La soldadura en frío que se produce durante la inserción a presión entre el contacto y el orificio de la placa de circuito impreso es muy estable desde el punto de vista mecánico y de gran calidad eléctrica. El montaje, realizado con las herramientas de montaje adecuadas que ofrece ept, resulta muy sencillo y garantiza la fiabilidad del proceso.
Además, es posible apilar varias placas de circuito impreso unas sobre otras utilizando regletas con los contactos de conexión correspondientes. De este modo, se pueden alcanzar distancias entre placas de 11,45 mm hasta 19,35 mm. El uso de un elemento guía en la parte inferior de la placa de circuito impreso superior favorece, además, una conducción estable del contacto y evita así las conexiones erróneas.
Además de la conexión en paralelo de placas de circuito impreso, las regletas de pines en ángulo ofrecen la posibilidad de realizar conexiones en ángulo recto, y todo ello con la misma versatilidad y fiabilidad.
Además, es posible apilar varias placas de circuito impreso unas sobre otras utilizando regletas con los contactos de conexión correspondientes. De este modo, se pueden alcanzar distancias entre placas de 11,45 mm hasta 19,35 mm. El uso de un elemento guía en la parte inferior de la placa de circuito impreso superior favorece, además, una conducción estable del contacto y evita así las conexiones erróneas.
Además de la conexión en paralelo de placas de circuito impreso, las regletas de pines en ángulo ofrecen la posibilidad de realizar conexiones en ángulo recto, y todo ello con la misma versatilidad y fiabilidad.
Sistema: Conector hembra VarPol / Conector macho VarPol
Diferencia máxima: 1,55
Diferencia máxima: 1,7
Diferencia máxima: 3,2
(se recomienda utilizar 972-nn010-yx)
Diferencia máxima: 4,0
Diferencia máxima: 4,0
Diferencia máxima: 4,0
Diferencia máxima: 4,0
Diferencia máxima: 4,0
Sistema: regleta de conectores VarPol / regleta de conectores VarPol con terminales largos
Diferencia máxima: 2,95
Diferencia máxima: 1,7
PC/104
Diferencia máxima: 4,0
Disponibilidad
«ept garantiza a sus clientes la disponibilidad permanente de las regletas de pines y de contactos VarPol con un paso de 2,54 mm. Los desarrolladores de hardware de todos los sectores confían desde hace años en estas regletas, que permiten conectar placas de circuito impreso de forma fiable y con gran versatilidad, o bien conectar cables a la placa de circuito impreso».
Preguntas frecuentes: Preguntas y respuestas sobre las regletas de clavijas y enchufes VarPol
¿Es posible obtener distancias entre placas de circuito impreso (PCB) personalizadas mediante las regletas de pines y conectores VarPol? ¿Existen guías para las regletas de clavijas y conectores VarPol?¿Se pueden conectar en serie los conectores macho y hembra VarPol de ept?
¿Es posible obtener distancias entre placas de circuito impreso (PCB) personalizadas mediante las regletas de pines y conectores VarPol?
Con la regleta de pines y conectores VarPol se pueden conseguir distancias entre placas de circuito impreso de entre 11,45 mm y 35,45 mm.
¿Existen guías para las regletas de clavijas y conectores VarPol?
Los cuerpos de guía VarPol están disponibles como accesorios para los números de polos 2-104.
¿Se pueden conectar en serie los conectores macho y hembra VarPol de ept?
ept garantiza que las molduras VarPol se puedan encajar entre sí sin juntas.
