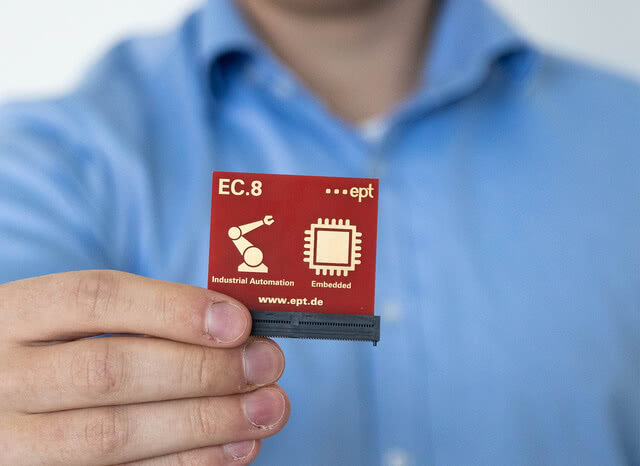

Conexiones directas de alta velocidad de hasta 28 Gbit/s
Características
- Conectores directos
- de 20 a 200 contactos, velocidad de transmisión
- de datos de 28
- Gbit/s, capacidad de
- corriente de 3,2 A, 500 ciclos de conexión
- Empaquetados en cinta y carrete, bandeja. Grosor de la tarjeta
- secundaria: 1,60 mm.
Aplicaciones
- Automatización industrial
- integrada
- y comunicaciones de datos
EC.8: Resumen
EC.8 - recto
EC.8, solo 20 peniques Nº de artículo 408-52020-000-11
EC.8, exactamente 40 p Nº de artículo 408-52040-000-11
EC.8, exactamente 60 p Nº de artículo 408-52060-000-11
EC.8, exactamente 60 p Nº de artículo 408-52060-100-11
EC.8, exactamente 80 p Nº de artículo 408-52080-100-11
EC.8, exactamente 100 p Nº de artículo 408-52100-100-11
EC.8 recto 120p Nº de artículo 408-52120-100-11
EC.8, exactamente 140 p Nº de artículo 408-52140-100-11
EC.8, 160 p Nº de artículo 408-52160-100-12
EC.8, exactamente 180 p Nº de artículo 408-52180-100-12
EC.8, solo 200 p Nº de artículo 408-52200-100-12
EC.8, solo 200 p Nº de artículo 408-52200-103-12
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
EC.8: Sistema de conectores de inserción directa con alta velocidad en la sangre
A diferencia de los conectores clásicos, los conectores directos minimizan diversos obstáculos, como los cambios de dirección, las reflexiones y las variaciones de sección transversal, lo que garantiza una transmisión clara de la señal.
Si lo solicita, puede obtener un informe detallado sobre las características de alta velocidad, así como los parámetros S para simular su propio diseño: sales@ept.de
Resumen de detalles
para compensar el desplazamiento del centro y el ángulo al ensamblar
para garantizar un contacto correcto de la tarjeta enchufable
Soldadura fiable durante el procesamiento
Protección contra la torsión y compensación de tolerancias para la tarjeta enchufable
evita que el conector se gire en la placa
- Otros números de polos
- otras alturas de apilamiento
- Recubrimientos alternativos para los contactos.
Solicite ahora un conector personalizado.
Conector directo frente a par de conectores

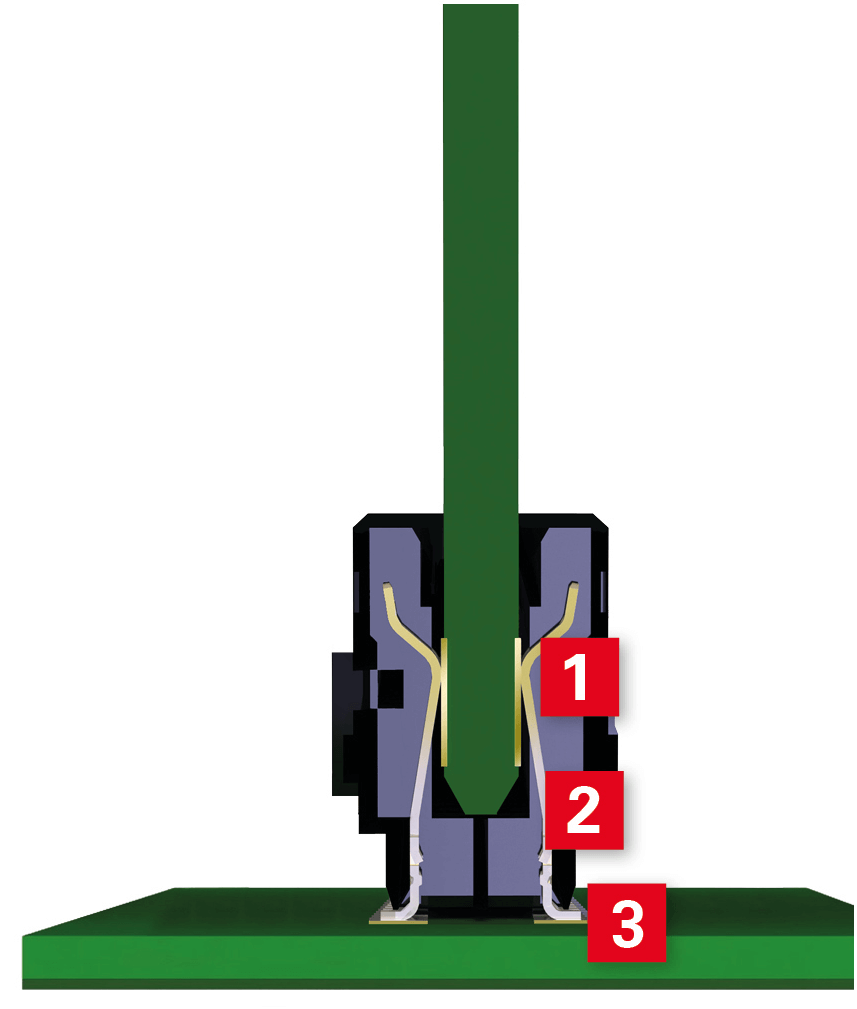

[1] R Zona de contacto
[2] R Contacto
[3] R Área de conexión

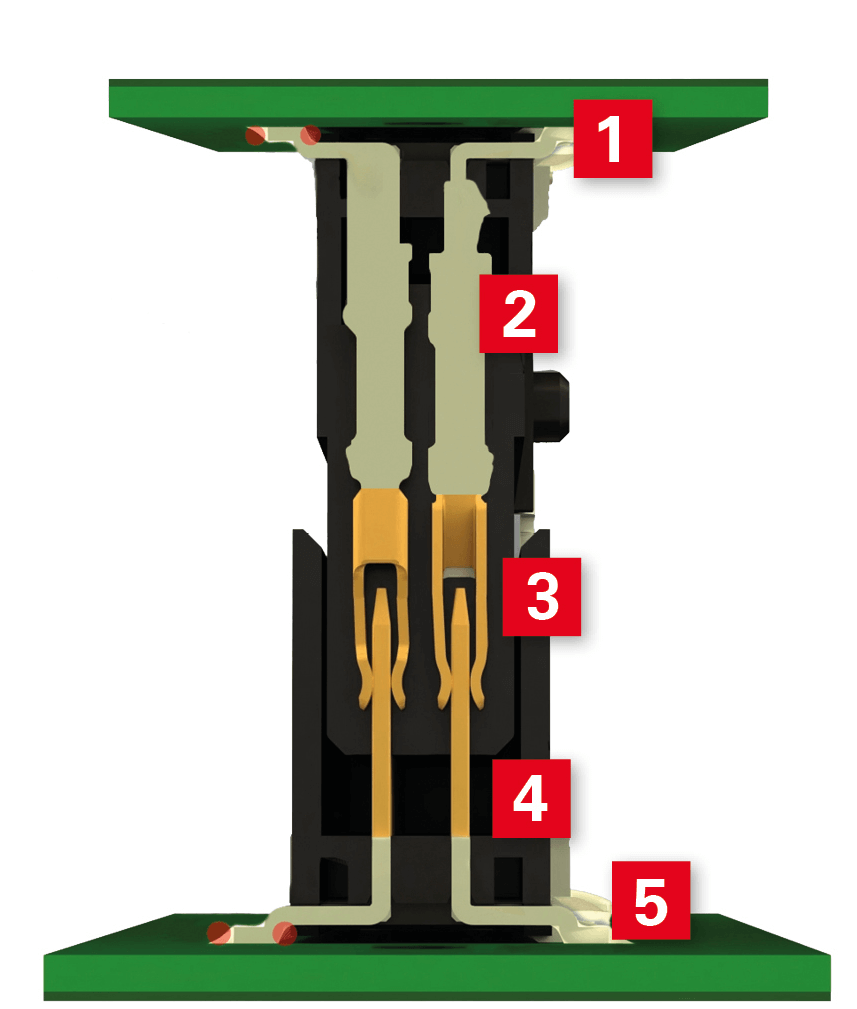

[1] R Zona de conexión
[2] R Contacto
[3] R Transición de contacto
[4] R Contacto
[5] R Zona de conexión
Tolerancias

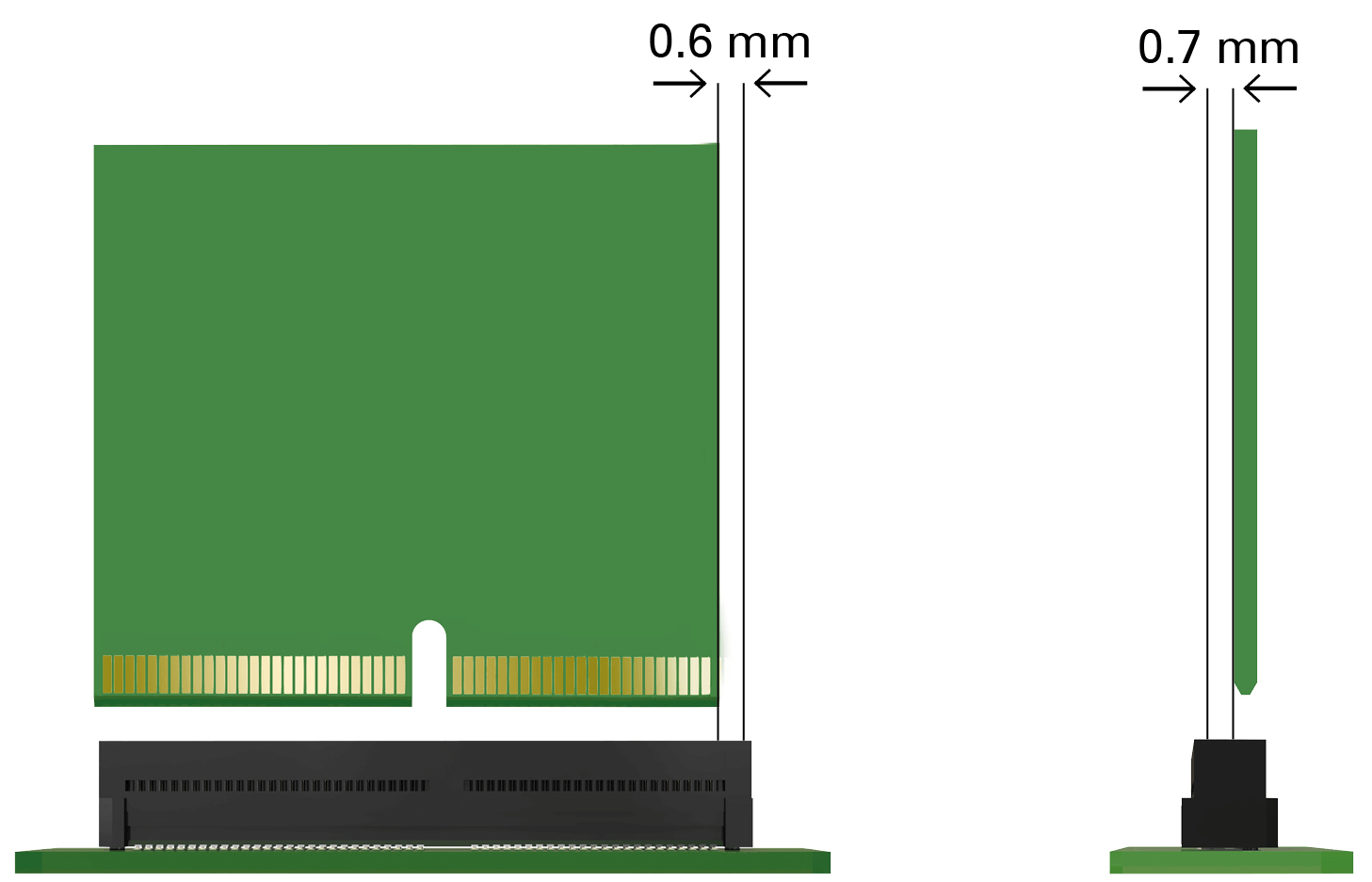

directos EC.8. Tolerancias permitidas de desviación del centro
. Los conectores directos EC.8 admiten, al acoplarse, una desviación de 0,6 mm en el eje longitudinal y de 0,7 mm en el eje transversal.

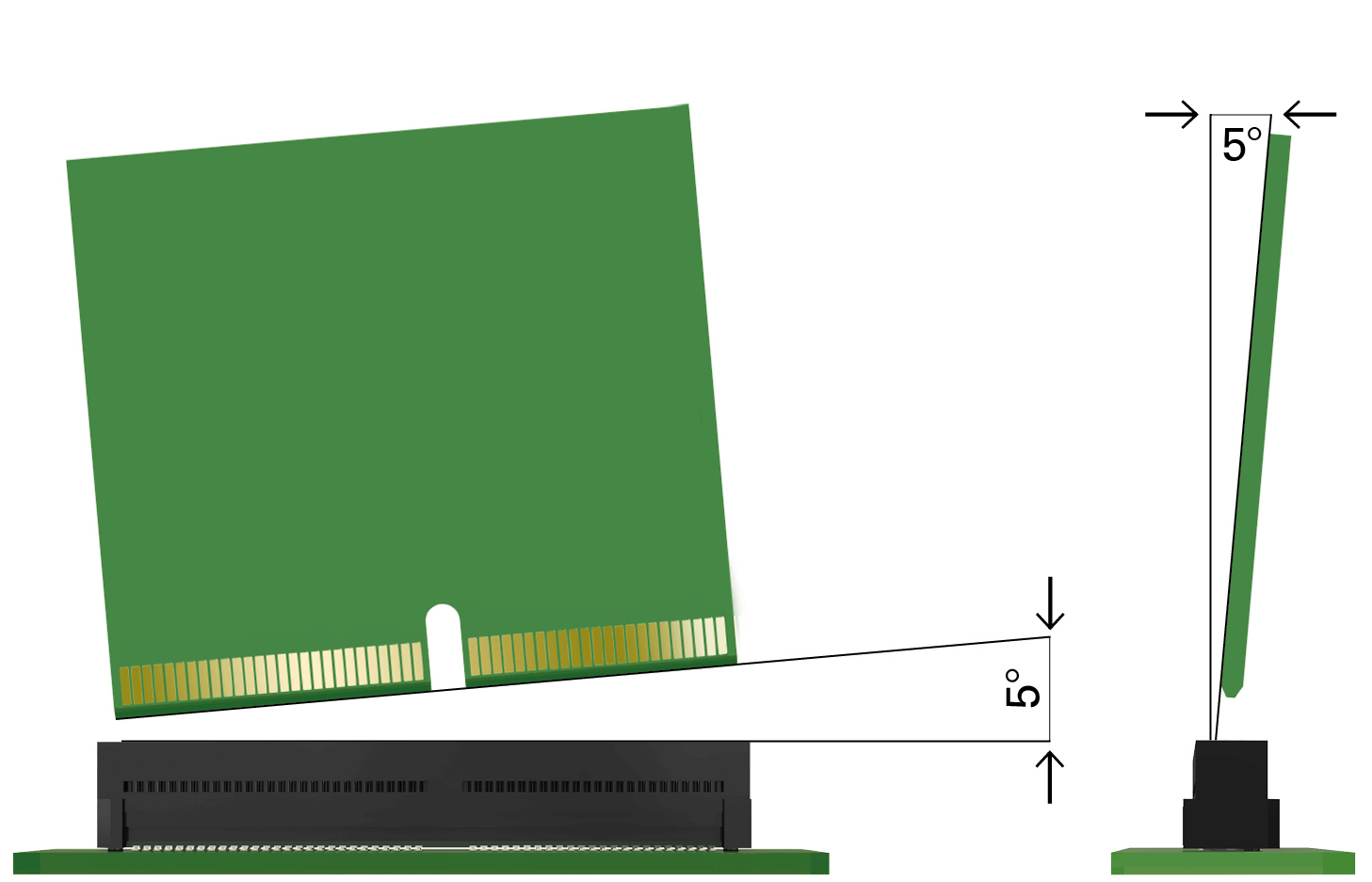

directos EC.8. Tolerancias de desviación angular
permitidas. En los conectores directos EC.8, la tarjeta secundaria puede insertarse en el conector EC.8 con una desviación de hasta 5° tanto en el eje longitudinal como en el transversal.
EC.8 Conector SMT de inserción directa con paso de 0,8 mm
Nuestro EC.8, gracias a su diseño, es un auténtico experto en alta velocidad y le ofrece velocidades de transmisión de hasta 28 Gbit/s. Es la solución ideal para las aplicaciones modernas de la Industria 4.0 y sus ámbitos, como el Internet de las cosas, la computación en la nube o la computación periférica.
Además de su elevada velocidad de transmisión de datos, este conector directo ofrece las siguientes ventajas:
el contacto directo con una placa de circuito impreso (PCB) permite ahorrar espacio y recursos, ya que se eliminan por completo los costes de material y el trabajo de montaje de la regleta de conectores. La ventaja técnica se deriva de la reducción de las resistencias y las interferencias que pueden afectar a una señal.
Para poder suministrar el conector directo adecuado para cada aplicación, nuestro EC.8 está disponible en el paso de 0,8 mm, probado en la industria, con una variedad de 20 a 200 pines de señal, seleccionables en incrementos de 20.
La familia EC.8 ha superado un exhaustivo programa de pruebas en el que se ha demostrado su correcto funcionamiento, entre otras cosas, tras pruebas de almacenamiento climático, de choque y vibración, o incluso tras 500 ciclos de conexión. ¿Le interesa? Solicite ahora mismo el informe EC.8 HighSpeed y los parámetros S, y compruébelo usted mismo con cifras y datos.
Preguntas frecuentes: Preguntas y respuestas sobre los conectores para placas de circuito impreso SMT EC.8
¿Cómo se pueden montar los conectores directos EC.8?
Los conectores de inserción directa se fabrican mediante tecnología de montaje en superficie (SMT). La soldadura se realiza directamente sobre la placa de circuito impreso.
Los modelos con entre 20 y 140 polos se suministran en un embalaje de cinta y carrete conforme a los estándares del mercado, lo que permite un procesamiento totalmente automático mediante máquinas de montaje automático.
Los modelos de 160 a 200 polos se envasan de serie en bandeja; bajo pedido, también es posible el embalaje en cinta y carrete. Sin embargo, este utiliza una cinta más ancha, que es menos habitual.
¿Según qué especificaciones o diseño debe fabricarse la tarjeta enchufable?
Consulte el siguiente plano para conocer los biseles y las dimensiones de la placa de circuito impreso. Para las almohadillas doradas, recomendamos oro duro. Para más detalles, consulte el plano del producto.
¿Por qué se debería utilizar un sistema de conectores directos?
Los sistemas de conexión directa permiten alcanzar altas velocidades de transmisión de datos. A diferencia de los sistemas de conexión de dos piezas, en este caso se eliminan los efectos negativos que el segundo conector ejerce sobre la señal. Esto se debe principalmente al menor número de puntos de contacto, a los menores cambios de sección transversal en el conductor y a los consiguientes cambios de dirección de la señal.
De este modo, se puede alcanzar un alto rendimiento incluso con un tamaño reducido. Además, la resistencia de paso se reduce en comparación con los sistemas de conexión de dos piezas, lo que se traduce en una mayor capacidad de conducción de corriente.
¿Es el sistema de conectores EC.8 compatible con las especificaciones habituales de las tarjetas secundarias?
El sistema de conectores EC.8 admite tarjetas secundarias con un grosor de 1,60 mm. A partir de 80 contactos, se integra además un saliente para evitar conexiones incorrectas. En la variante de 60 polos, este saliente puede omitirse si se desea.
El sistema de conectores EC.8 cumple con los estándares habituales del mercado y es compatible con las placas más comunes.
¿Para qué aplicaciones se utilizan los conectores de enchufe directo EC.8?
Gracias a su versatilidad, los conectores de inserción directa EC.8 se utilizan en una amplia variedad de aplicaciones en numerosos sectores. En el ámbito de la tecnología de automatización y los dispositivos IoT, por ejemplo, destacan por su paso reducido y sus elevadas velocidades de transmisión de datos.
¿Qué desplazamiento admiten los conectores directos EC.8 al acoplar la tarjeta secundaria?
Se admite un desalineamiento angular de hasta 5° tanto en sentido longitudinal como transversal. Se admite
un desalineamiento de 0,7 mm en sentido perpendicular y de 0,6 mm en sentido paralelo al eje longitudinal del conector.
¿Qué velocidades de transmisión se pueden alcanzar?
La velocidad de transmisión de datos es de 28 Gbit/s. El siguiente gráfico muestra la evolución de la atenuación de inserción en función de la frecuencia.
¿Qué tipos de corriente se pueden transmitir?
Un conector de 140 polos transmite hasta 3,2 A a una temperatura ambiente de 20 °C. Para obtener información más detallada, no dude en ponerse en contacto con nosotros a través de sales@ept.de
¿Son los conectores EC.8 componentes homologados por UL?
Sí, los conectores EC.8 de ept son componentes homologados por UL en EE. UU. y Canadá.
¿Cumplen los conectores EC.8 con la normativa RoHS?
La Directiva RoHS (Restricción del uso de determinadas sustancias peligrosas) regula la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Confirmamos que los conectores EC.8 de ept cumplen con la Directiva RoHS 2011/65/UE, tal y como se indica en el certificado RoHS. Para más información, consulte la sección «RoHS y REACH».
