Conectores de SMT de alta velocidad (HighSpeed) para conector para PCB, destinados a aplicaciones con 25+ Gbit/s
Características
- Cumple con los requisitos de PICMG COM Express®
- y SFF-SIG CoreExpress®.
- Compatible con los conectores habituales
- para aplicaciones de 10+, 16+ o 25+ Gbit/s. Área
- integrada para la colocación de componentes
- Empaquetado en cinta y carrete.
Aplicaciones
- Placa mezzanine COM
- Express®

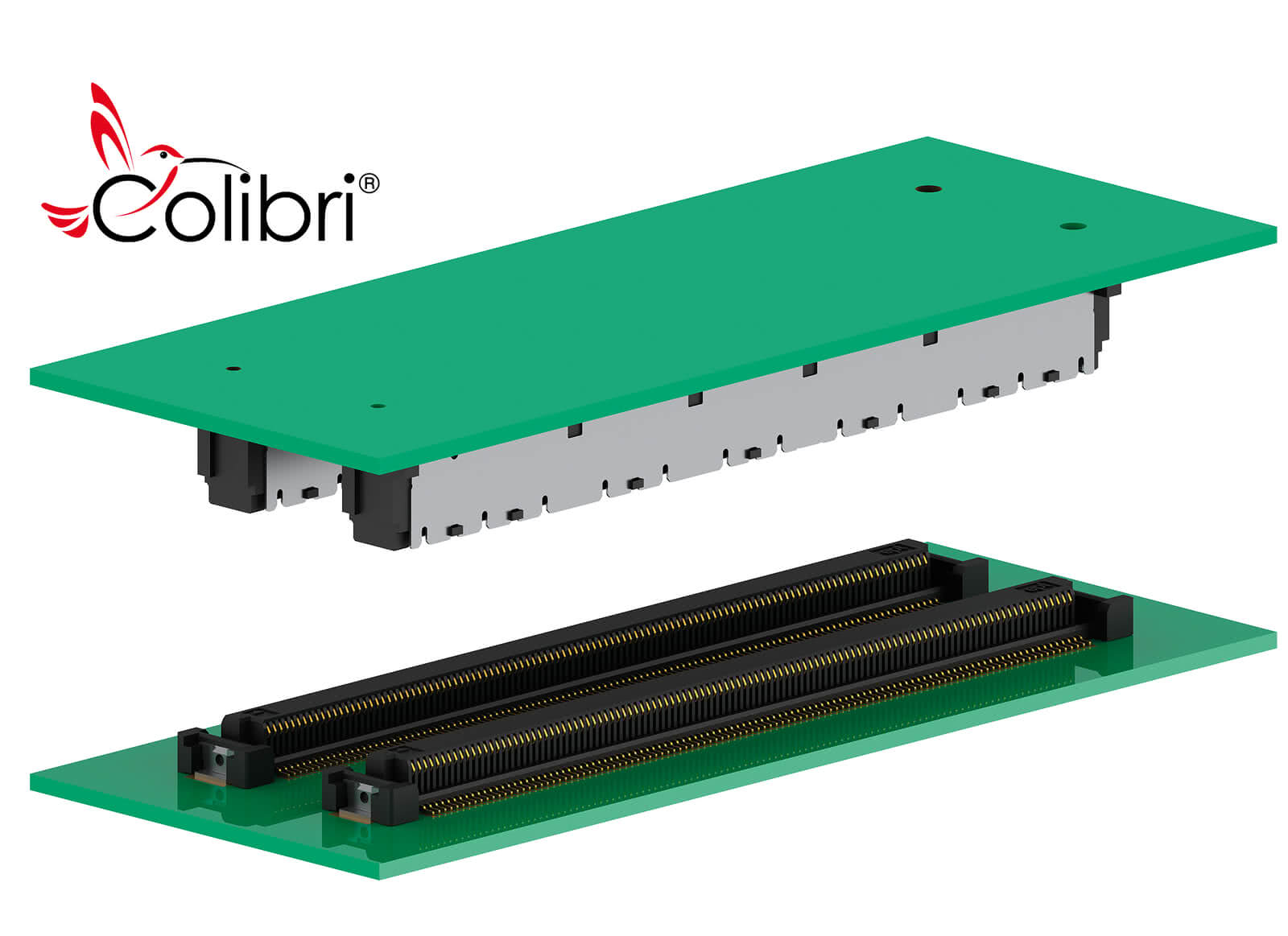

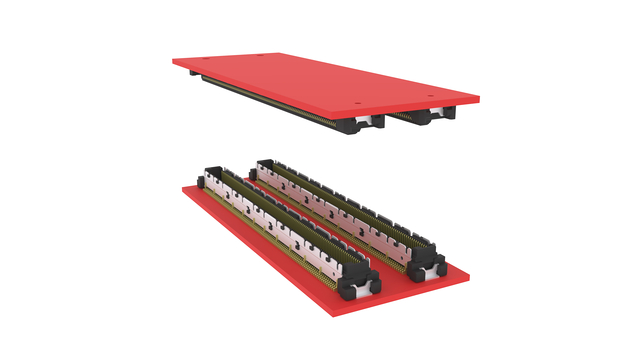

- CoreExpress® de placa a placa
- VITA59
Colibri: Resumen
Plug 10+

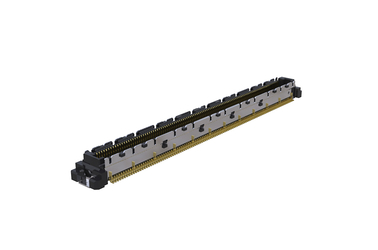

Tapón Colibri 220, 5 mm Nº de artículo 401-51101-51

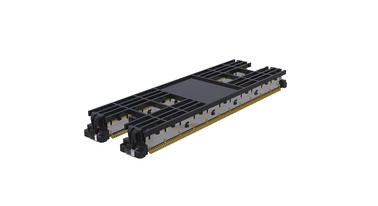

Tapón Colibri 440, 5 mm Nº de artículo 401-51501-51
Tapón Colibri 220, 8 mm Nº de artículo 401-55101-51

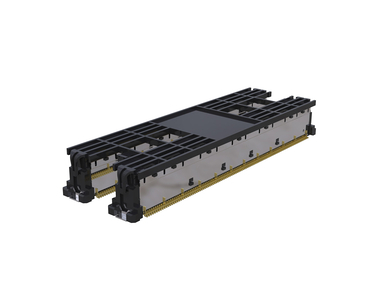

Tapón Colibri 440, 8 mm Nº de artículo 401-55501-51

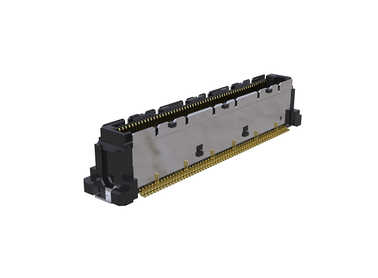

Tapón Colibri 120, 8 mm Nº de artículo 401-55401-51

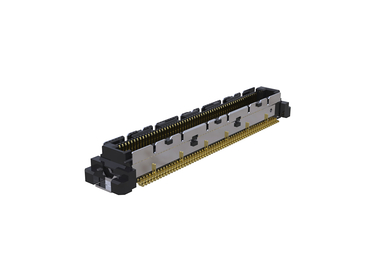

Tapón Colibri 120, 5 mm Nº de artículo 401-51401-51
Tapón Colibri 40, 5 mm Nº de artículo 401-51701-51

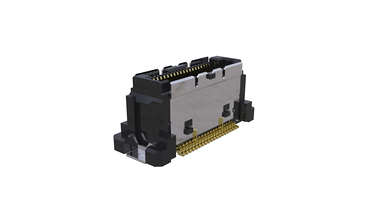

Tapón Colibri 40, 8 mm Nº de artículo 401-55701-51

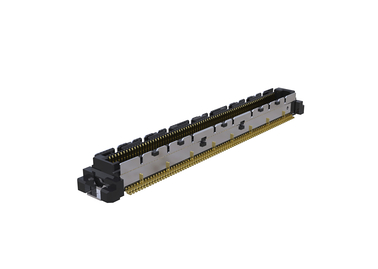

Tapón Colibri 160, 5 mm Nº de artículo 401-51301-51

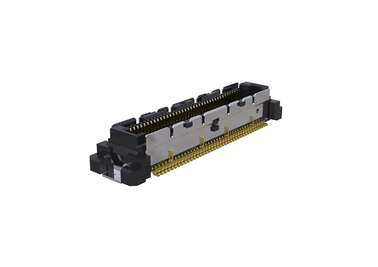

Tapón Colibri 80, 5 mm Nº de artículo 401-51601-51

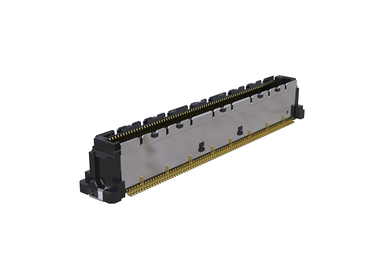

Tapón Colibri 160, 8 mm Nº de artículo 401-55301-51

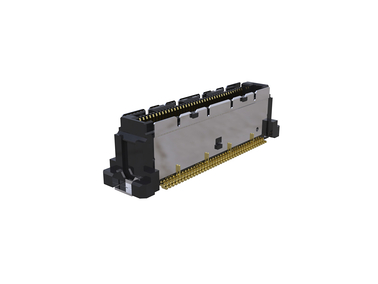

Tapón Colibri 80, 8 mm Nº de artículo 401-55601-51
Plug 16+
Plug 25+
Colibri Plug 25+ 220, 5 mm Nº de artículo 401-51104-51
Colibri Plug 25+ 440, 5 mm Nº de artículo 401-51504-51
Colibri Plug 25+ 220, 8 mm Nº de artículo 401-55104-51
Tapón Colibri® 25+ 440, 8 mm Nº de artículo 401-55504-51

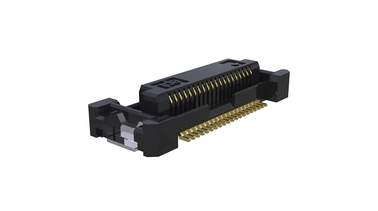

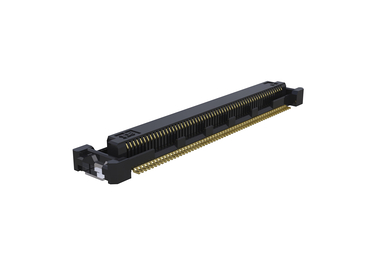

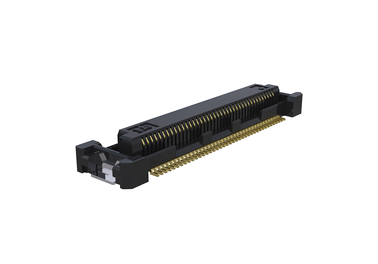

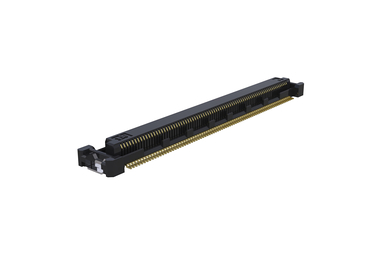

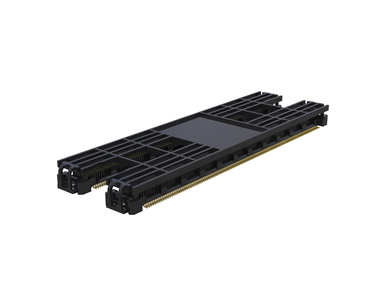

Receptacle
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Nº de artículo 401-51101-52
Colibri® Heavy Au Plug 10+ 440, 5 mm Nº de artículo 401-51501-52
Colibri Heavy Au Plug 10+ 220, 8 mm Nº de artículo 401-55101-52
Colibri Heavy Au Plug 10+ 440, 8 mm Nº de artículo 401-55501-52
Receptacle Heavy Au
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características destacadas de los SMT de alta velocidad Colibriconector
En nuestro vídeo animado se responden estas preguntas y muchas más. ¡Échale un vistazo
ahora mismo! (o en YouTube).
Características de los conector PICMG
Resumen de los
detalles de los módulos COM
Resumen de las
características de la placa portadora
- Otros números de polos
- otras alturas de apilamiento
- chapados del contacto alternativos
ahora un conector econector a medida
El estándar COM Express para conector
Los módulos COM Express® integran las funcionalidades básicas de un ordenador capaz de arrancar, como la CPU, el procesador gráfico, la memoria RAM y las interfaces estándar.
La conexión de un módulo COM a una placa portadora reduce los tiempos y los costes de desarrollo. Además, el ciclo de vida de los productos no solo puede prolongarse, sino también actualizarse, mediante la conexión de módulos COM Express® más recientes y de mayor rendimiento a la placa portadora.

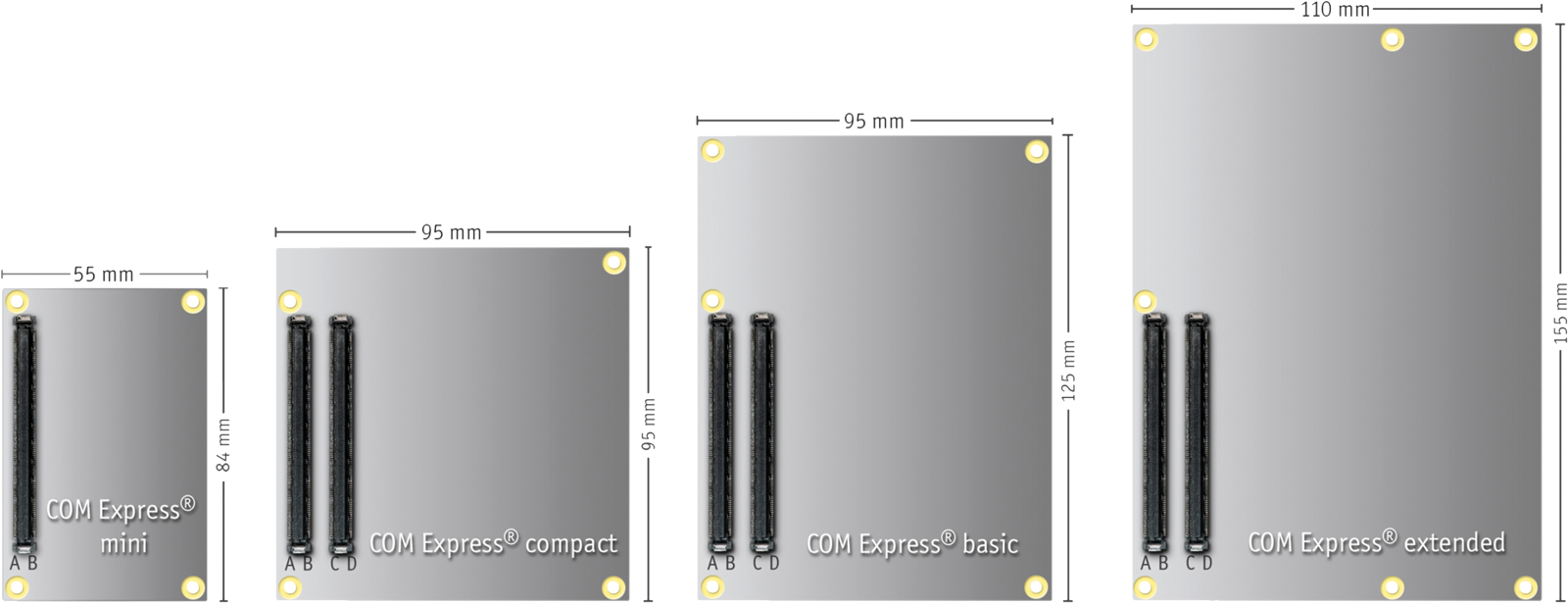

Los tamaños de los módulos COM Express® para conector según PICMG
Ámbitos de aplicación típicos de los conectores Colibri HighSpeedconector
- Automatización
- industrial, sistemas
- de quiosco y punto de venta (POS), tecnología médica, tecnología
- de medición, videojuegos
- , transporte
- y servidores.

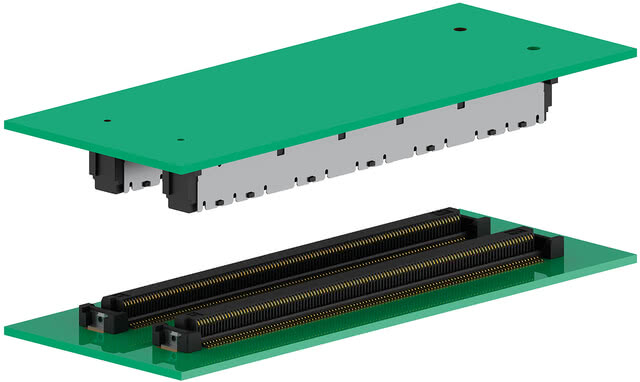

conector PICMG Colibri para COM Express
Nuestros conectores Colibri SMT para aplicaciones COM Express cuentan con un diseño de contactos optimizado, gracias al cual se pueden implementar sin problemas aplicaciones para conectores de alta velocidad de 10, 16 o 25+ Gbit/s y más. Nuestras simulaciones muestran una excelente «integridad de la señal», incluso con altas velocidades de transmisión de datos. Estoy absolutamente convencido de las capacidades de alta velocidad de nuestros conector Colibri COM Express. ¡Deberías echar un vistazo tú mismo a sus características y pedir al menos una muestra!
Para simular tus propios diseños, también puedes solicitarnos los parámetro S».
Florian Guglhör, director de producto de ept
Preguntas frecuentes: preguntas y respuestas sobre los SMT de Colibri - conector
¿Para qué velocidades de transmisión de datos son adecuados los SMT-conector Colibri?

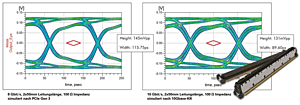

Las simulaciones con el sistema de conector COM Express® Colibri® a 8 y 10 Gbit/s muestran una excelente integridad de la señal. Gracias a los avances y mejoras en el diseño de los contactos, se han podido ampliar las capacidades de alta velocidad de los Plugs Colibri a más de 25 Gbit/s. De este modo, el sistema de conectores COM Express es la mejor opción para su aplicación con altas velocidades de transmisión de datos de 25 Gbit/s y superiores.
¿Para qué aplicaciones de alta velocidad se utilizan los conector Colibri?
Los Speed-conector de alta velocidad Colibri son ideales para altas velocidades de transmisión de datos y, por lo tanto, para cualquier tipo de aplicación de alta velocidad. Entre ellas se incluyen, por ejemplo, los sistemas «board-to-board» COM Express y Mezzanine con velocidades de transmisión de datos para 10-Gigabit-Ethernet y PCI Express Gen3.
¿Dónde se utilizan ya con éxito los conector Colibri según PICMG?
Entre otros, los conector COM Express de Colibri ya se utilizan en la automatización industrial, los sistemas de quioscos y puntos de venta (POS), la tecnología médica, la tecnología de medición, los videojuegos, el sector del transporte y la domótica.
¿Es necesaria una herramienta de montaje (tapa pick and place) para el montaje de los conectores de alta velocidad de Colibri?
El diseño del Colibri-Receptacle ofrece suficiente superficie de succión de succión para la boquilla de vacío y, por lo tanto, no requiere ninguna tapa pick and place adicional.
El Colibri-Plug también puede montarse de forma fiable con una boquilla de vacío estrecha sin necesidad de una tapa pick and place adicional.
¿Se suministran también los conector PICMG Colibri en embalaje «Tape & Reel»?
Sí, los conector SMT de Colibri se suministran habitualmente en embalajes de «cinta y carrete», lo que permite su procesamiento totalmente automático mediante «Pick-and-Place». Bajo pedido, también es posible el suministro en embalajes de «bandeja».
¿Son los conector COM Express de Colibri componentes homologados por UL?
Sí, los conector Colibri de ept son componentes reconocidos por UL en EE. UU. y Canadá.
¿Cumplen los conector para placas de circuito impreso de ept con la normativa RoHS?
La Directiva RoHS (Restricción del uso de determinadas sustancias peligrosas) regula la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Confirmamos que los conector Colibri de ept cumplen con la Directiva RoHS 2011/65/UE, tal y como se indica en el certificado RoHS. Encontrará más información en la sección RoHS y REACH.
Testimonios
, garantizamos sin reservas la veracidad de estas declaraciones.
En aplicaciones con velocidades de datos muy elevadas, el Colibri de 10 Gbit/s llegaba de vez en cuando a sus límites: sin embargo, con el nuevo «Plug» 16+, las transmisiones de señales USB 3.1 Gen2 funcionan ahora sin problemas.
Para nosotros fue decisivo que los Express-conector COM Express de ept presentaran los mejores valores en los diagramas de ojo (jitter, altura del ojo y anchura del ojo).
Gracias al embalaje Tape&Reel de los conectores Colibri®, hemos podido aumentar el tiempo de autonomía de la máquina de montaje automático y, por lo tanto, reducir los costes de fabricación.
Para nuestra aplicación de 10 Gbit/s, hemos homologado exclusivamente los conector Colibri.
Desde que utilizamos los conector Colibri High Speed, ya no hemos tenido ningún problema de humectación durante el soldadura por reflujo.
Gracias al embalaje «cinta y carrete» de los SMT-Leiterplatten-conector para placas de circuito impreso de Colibri, la productividad en nuestra producción ha aumentado enormemente.
La asistencia prestada por ept durante la implantación de los conector Colibri en nuestra producción fue óptima. Nos sentimos en buenas manos.
En ept está garantizada la disponibilidad de los conector Colibri. Eso era muy importante para nosotros.
