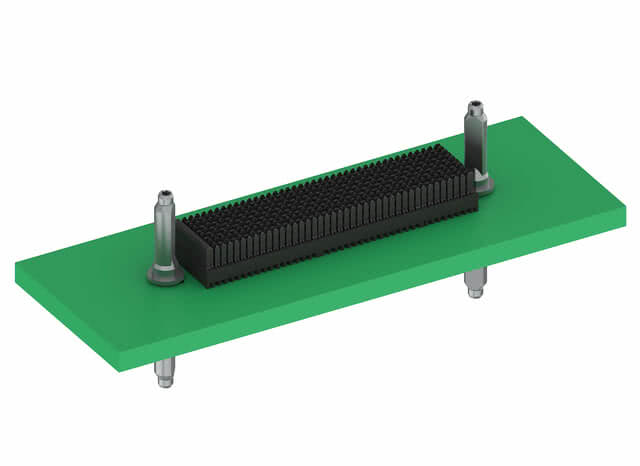

backplane de alta velocidad Velox
Velox® es un sistema modular de conectores para backplane-Anwendungen de alta velocidad. Se ha desarrollado específicamente para mercados con elevados requisitos de rendimiento.
La serie de productos Velox® cumple con los exigentes requisitos de los sistemas VITA46. Hay disponibles cuatro tipos diferentes con la posibilidad de una configuración personalizada. Esto proporciona a los desarrolladores una mayor flexibilidad a la hora de diseñar la huella recomendada para las placas de circuito impreso.
Además, el recubrimiento de oro de 1,27 µm de espesor garantiza una larga vida útil del sistema.
La serie de productos Velox® cumple con los exigentes requisitos de los sistemas VITA46. Hay disponibles cuatro tipos diferentes con la posibilidad de una configuración personalizada. Esto proporciona a los desarrolladores una mayor flexibilidad a la hora de diseñar la huella recomendada para las placas de circuito impreso.
Además, el recubrimiento de oro de 1,27 µm de espesor garantiza una larga vida útil del sistema.
Características
- 10 Gbit/s
- Diseño
- robusto. Probado según VITA46
- Larga vida útil: 200 ciclos de acoplamiento
- Recubrimiento
- «Heavy Gold». Contactos
- internos. Sistema
- modular de conector. Configuración individual de contactos.
Aplicaciones
- Sistemas
- militares
- , aaeroespacial, para condiciones
- extremas; telecomunicaciones / transmisión de datos

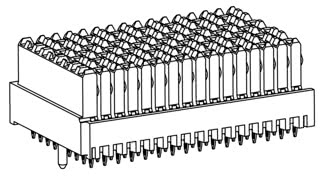

Velox: Resumen
Filtros

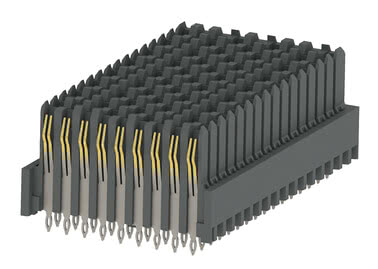

16-izquierda
Velox 16-izquierda Nº de artículo 308-52100-41
Superficie de la zona de ajuste a presión: SnPb, Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox 16-izquierda Nº de artículo 308-52100-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
centro
Velox center Nº de artículo 308-50100-41
Superficie de la zona de ajuste a presión: SnPb, Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50100-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50101-41
Superficie de la zona de ajuste a presión: SnPb, Configuración personalizada (135 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50101-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Configuración personalizada (135 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50102-41
Superficie de la zona de ajuste a presión: SnPb, Configuración personalizada (71 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50102-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Configuración personalizada (71 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50103-41
Superficie de la zona de ajuste a presión: SnPb, Configuración personalizada (80 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox center Nº de artículo 308-50103-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Configuración personalizada (80 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
16-derecha
Velox 16-derecha Nº de artículo 308-51100-41
Superficie de la zona de ajuste a presión: SnPb, Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox 16-derecha Nº de artículo 308-51100-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Completamente equipado (144 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente

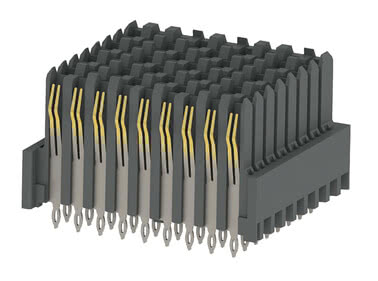

8-izquierda
Velox 8-izquierda Nº de artículo 308-52200-41
Superficie de la zona de ajuste a presión: SnPb, Con todas las funciones (72 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
Velox 8-izquierda Nº de artículo 308-52200-42
Superficie de la zona de ajuste a presión: Sn (conforme a la directiva RoHS), Con todas las funciones (72 contactos), Técnica de conexión: inserción a presión, Cuadrícula de 1,8 mm, Velocidad de transmisión de datos: 10 Gbit/s
En ángulo recto
Tecnología Press-fit
Alta velocidad
Resistente
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características
Los conector Velox® cuentan con un diseño robusto que incluye un recubrimiento de oro de 1,27 μm (50 micro“) de espesor. Los contactos son internos, lo que les proporciona una protección adicional. Todas estas características contribuyen a una vida útil muy prolongada de al menos 200 ciclos de acoplamiento. Por ello, Velox® resulta especialmente adecuado para aplicaciones de backplane de alta velocidad con un caudal de datos de 10 Gbit/s. La elevada resistencia de los conector ya ha quedado demostrada en pruebas realizadas conforme a la norma VITA-46.
Resumen de detalles
Resumen de detalles
Especificaciones del VITA46
Las especificaciones VITA 46, también conocidas como VPX, describen un nuevo sistema conector de alta velocidad. Entre otros, se transmiten Gigabit Ethernet, PCI Express, Serial RapidIO e InfiniBand. Se admiten los formatos de tarjeta Eurocard de 6HE y 3HE, conocidos del VMEbus, para garantizar la máxima compatibilidad. De este modo, también son posibles los sistemas híbridos. El estándar VITA 46 fue desarrollado por la organización VITA principalmente para sistemas informáticos que deben soportar cargas elevadas, como, por ejemplo, en aplicaciones militares.
Se pueden combinar de forma modular cuatro tipos diferentes. Los -conector Velox® son muy flexibles gracias a los diferentes números de contactos. Esta característica se ve reforzada por la posibilidad de equipar las variantes de forma individualizada.
Se pueden combinar de forma modular cuatro tipos diferentes. Los -conector Velox® son muy flexibles gracias a los diferentes números de contactos. Esta característica se ve reforzada por la posibilidad de equipar las variantes de forma individualizada.
Perspectiva del desarrollador
«El sistema de conectores Velox® fue desarrollado por ept específicamente para los sistemas VITA-46, también conocidos como VPX. Velox® incluye cuatro tipos diferentes de conector que se pueden encadenar de forma modular. Además, el cliente puede elegir él mismo el número de contactos. Puede solicitar conector completamente equipados con 72 o 144 contactos, o bien una configuración de contactos personalizada. Esto ofrece a los desarrolladores una gran flexibilidad a la hora de diseñar placas de circuito impreso. El sistema se ha desarrollado especialmente para aplicaciones con elevados requisitos de rendimiento. Gracias a su recubrimiento de oro y a que los contactos se encuentran dentro del cuerpo aislante, es extremadamente resistente».
Preguntas frecuentes: Preguntas y respuestas sobre Velox
¿Para qué velocidades de transmisión de datos son adecuados los conector Velox®? ¿Son compatibles los conectores Velox®conector de ept con otros conectores del mercado? ¿Puede ept ofrecer una configuración de contactos personalizada para los conector Velox®?
¿Para qué velocidades de transmisión de datos son adecuados los conector Velox®?
Los conectores Velox® (conector) permiten velocidades de transmisión de datos de hasta 10 Gbit/s.
¿Son compatibles los conectores Velox®conector de ept con otros conectores del mercado?
ept garantiza la total compatibilidad cruzada de los conectores Velox® (conector) con todos los sistemas VITA-46 disponibles en el mercado.
¿Puede ept ofrecer una configuración de contactos personalizada para los conector Velox®?
Los cuatro tipos diferentes de conectores Velox® (conector) están disponibles con una configuración individualizada.
