Conexiones compactas y robustas para placas de circuito impreso en SMT
Características
- De 12 a 80 contactos
- , 1,4 A de intensidad admisible,
- 500 ciclos de acoplamiento,
- máxima seguridad
- de contacto, compatibilidad probada con otros proveedores
- , IDC conector hembra disponible
- por separado o con cable montado, empaquetada en cinta y carrete
- , certificada según LV214
Aplicaciones
- Board-to-Board (mezanín) de 8 mm a 20,00 mm
- ; conexión
- paralela y acodada; conexión IDC con cable plano
One27: Resumen

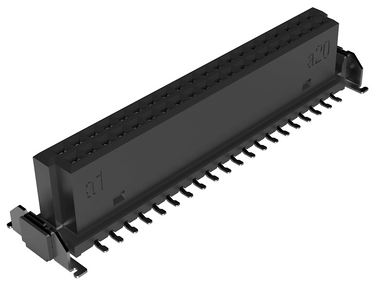

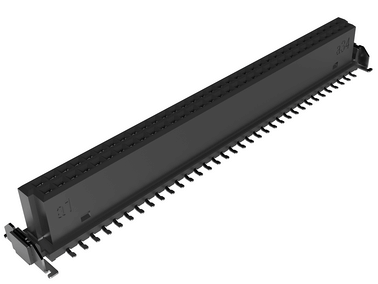

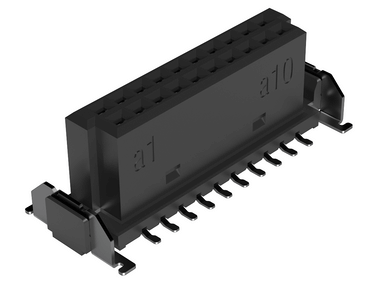

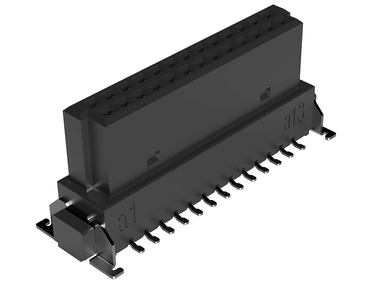

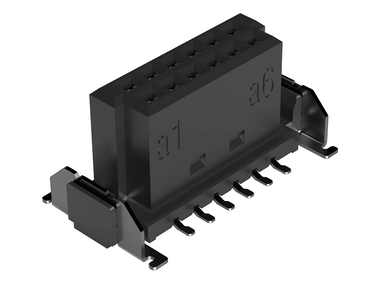

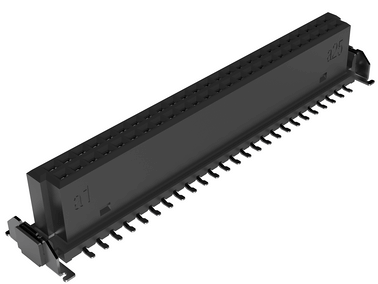

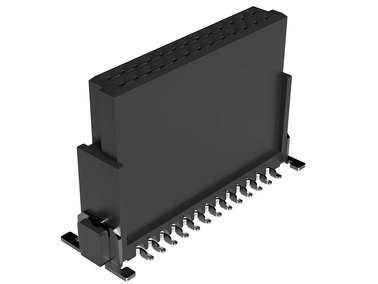

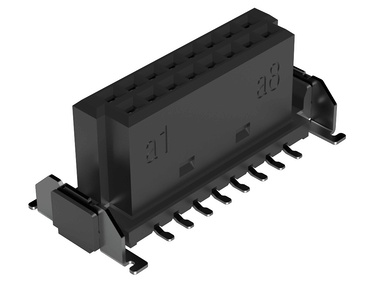

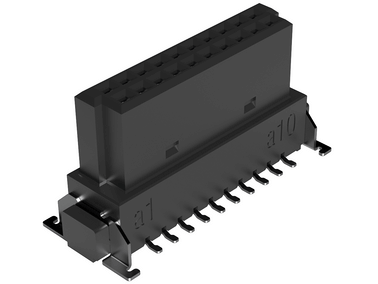

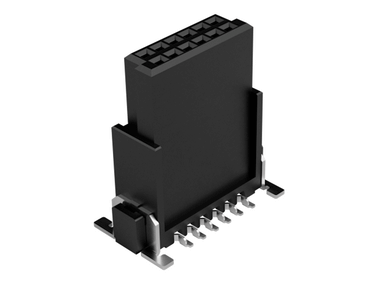

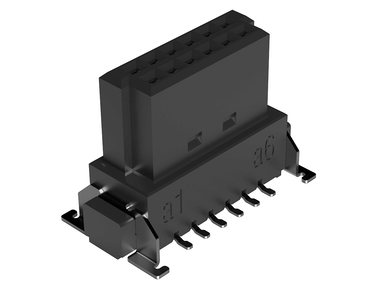

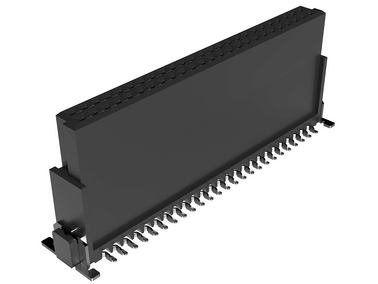

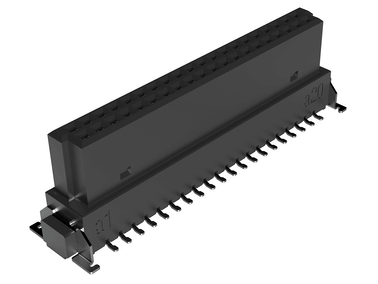

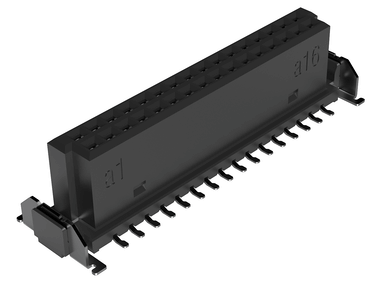

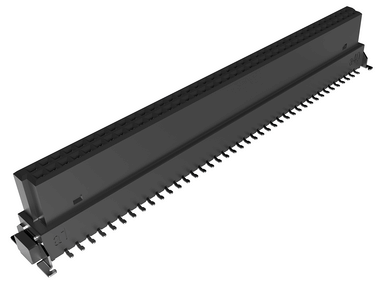

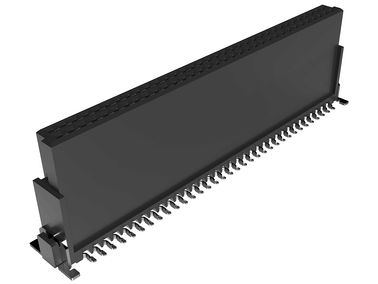

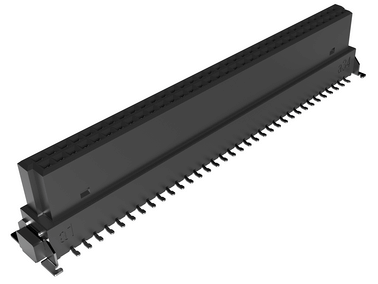

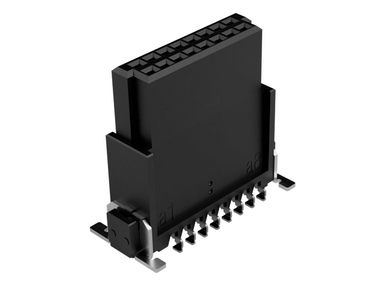

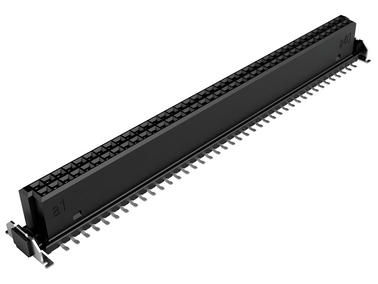

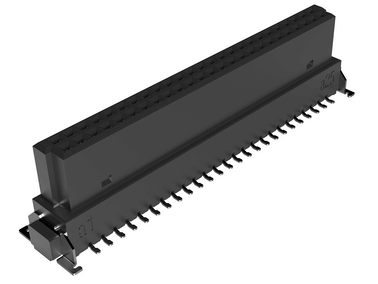

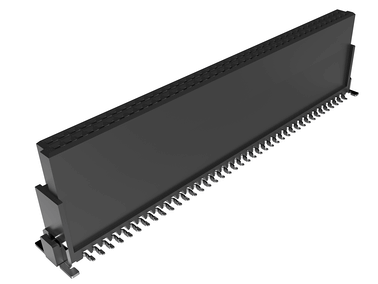

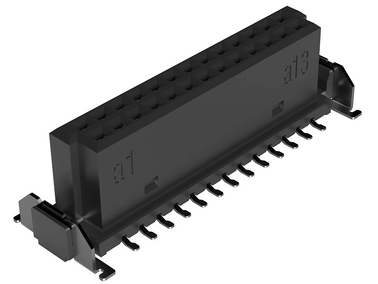

conector hembra, recta
Federleiste gerade

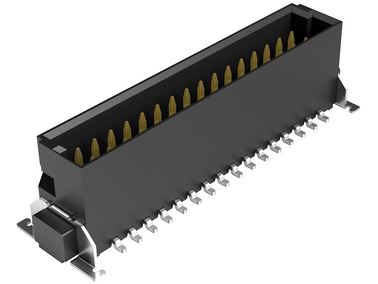

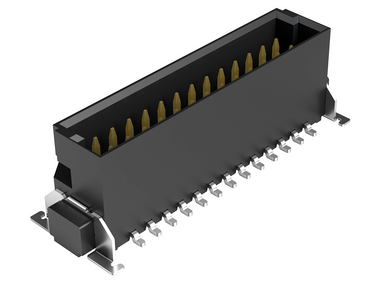

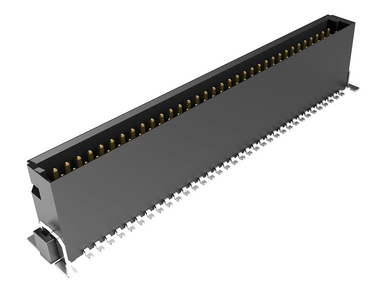

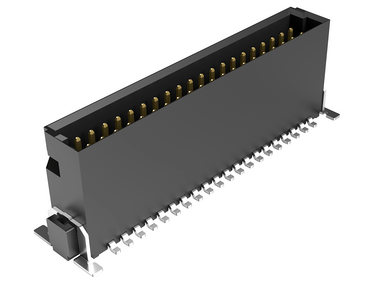

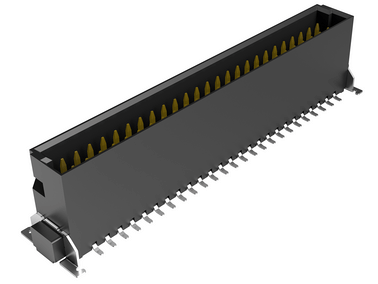

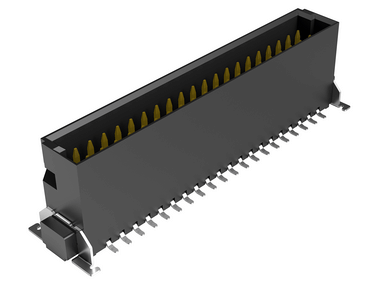

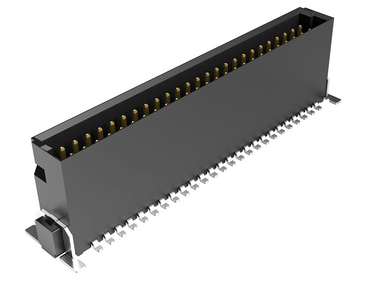

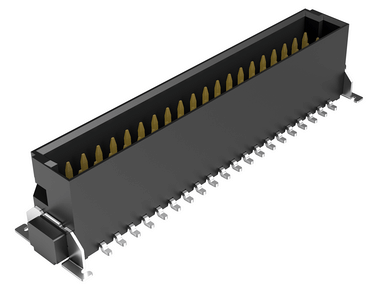

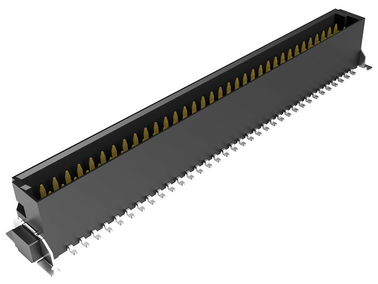

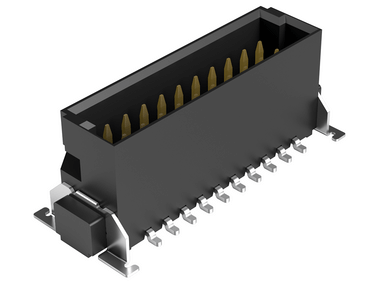

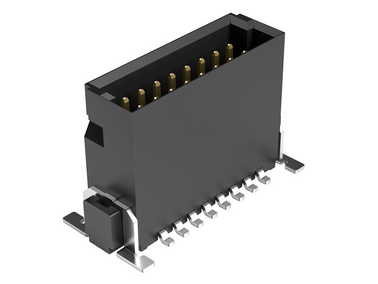

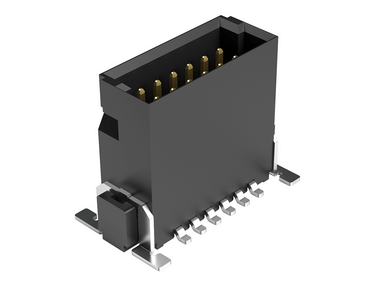

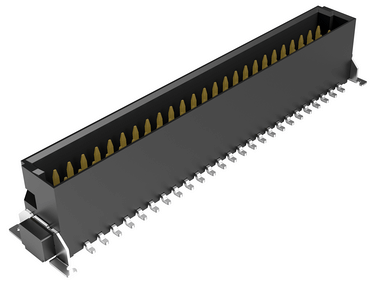

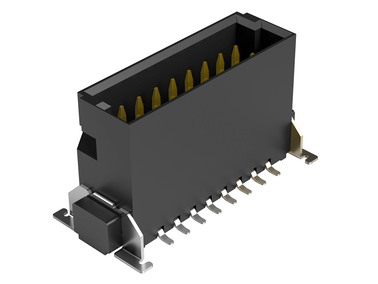

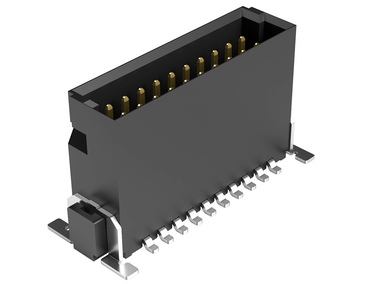

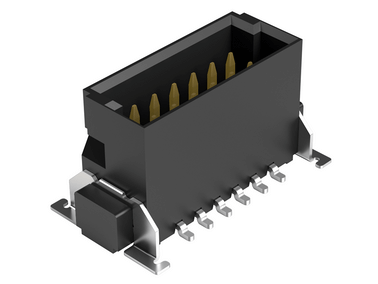

conector macho, recta

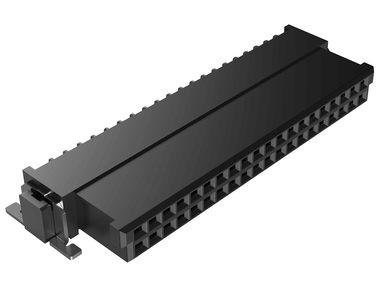

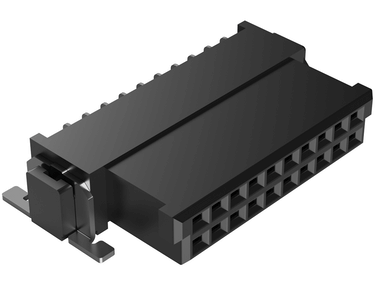

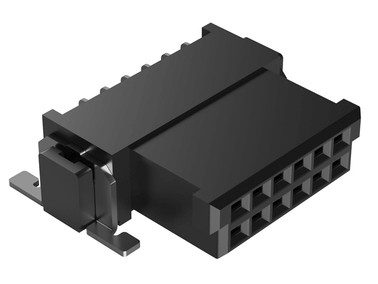

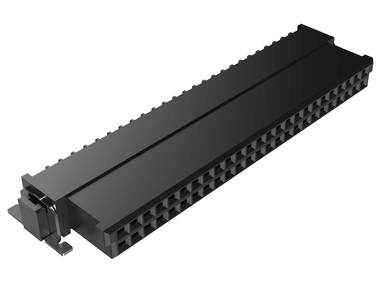

conector hembra acodado
conector macho acodado

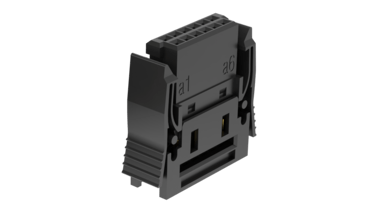

Conector de resorte (conector hembra) IDC

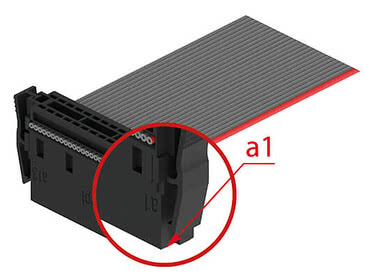

One27: montaje de cables de PVC estándar
One27: montaje de cables de PVC a medida
One27: montaje de cables: alta temperatura
montaje de cables One27 sin halógenos
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características destacadas de los SMT conector One27
Este vídeo animado responde de forma clara a estas y muchas otras preguntas. ¡Échale un vistazo aquí mismo! (o en YouTube).
Características de los SMT de 1,27 mm conector para aplicaciones «board-to-board»
Resumen de detalles
para una conexión correcta entre las regletas de clavijas y las regletas deconector hembra
para compensar el desplazamiento central y el desalineación angular al enchufar
conexión resistente a la placa de circuito impreso
Acabado óptimo gracias a una colocación precisa
Soldadura fiable durante el procesamiento
Alta estabilidad y resistencia de la «unión soldada»
Resumen de detalles
para una conexión segura y fiable
Contacto fiable gracias al cierre del contacto sobre una superficie laminada y lisa
Alta fiabilidad gracias a una elevada «compensación de tolerancias»
- Otros números de polos
- otras alturas de apilamiento
- chapados del contacto alternativos
ahora un conector econector a medida

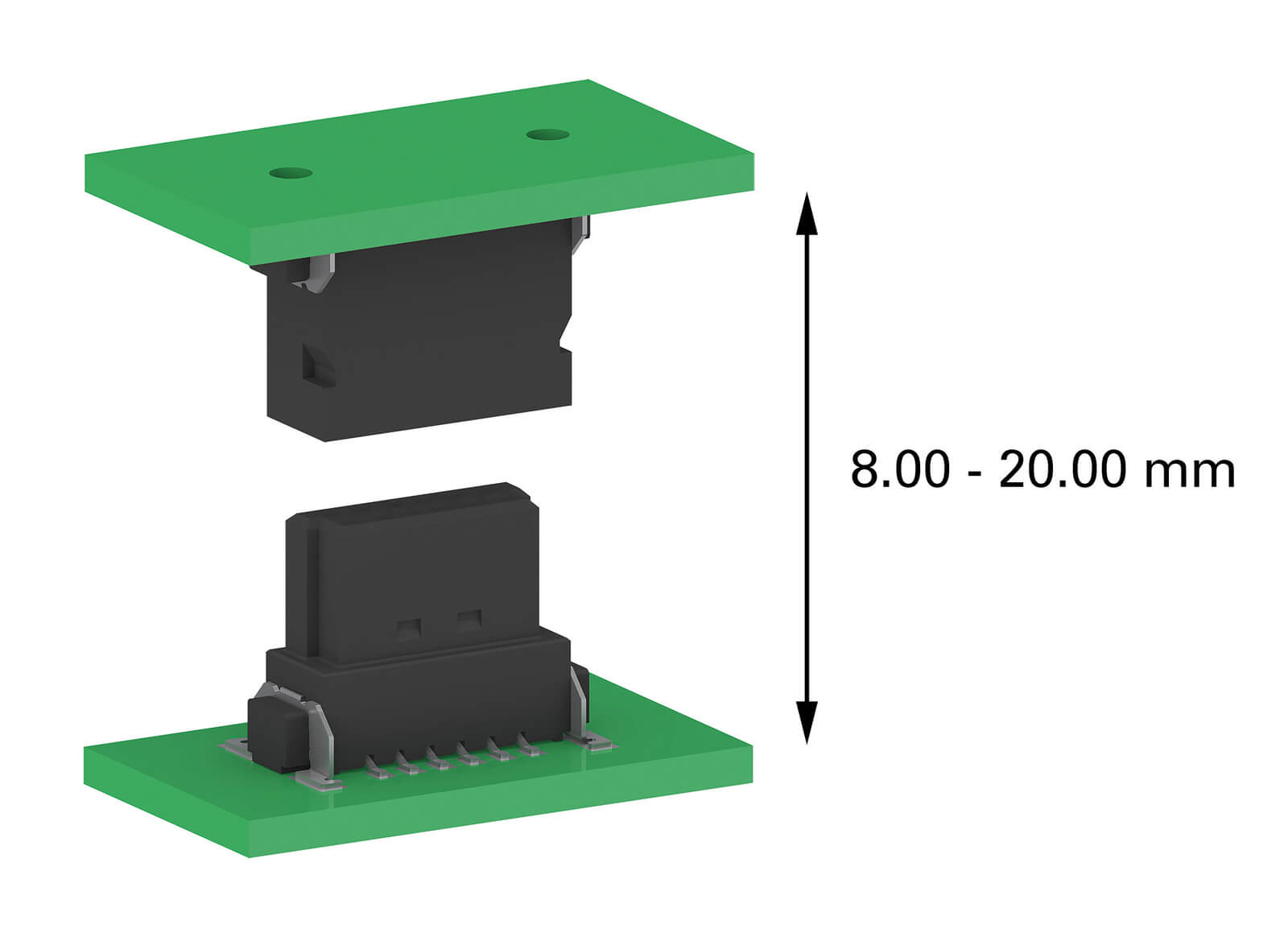

Distancias flexibles entre placas de circuito impreso (placa a placa)

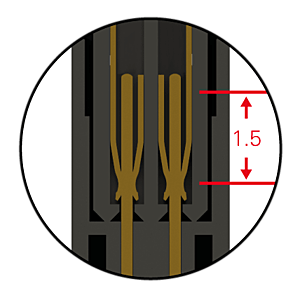

La elevada seguridad contra el longitud de acoplamiento útil de los conectores One27 permite que las regletas de cuchillas y las conector hembra se puedan acoplar de forma variable en un rango de 1,5 mm. Mediante la combinación de las diferentes alturas de montaje se pueden conseguir así tanto distancias entre placas de circuito impreso reducidas como más elevadas.

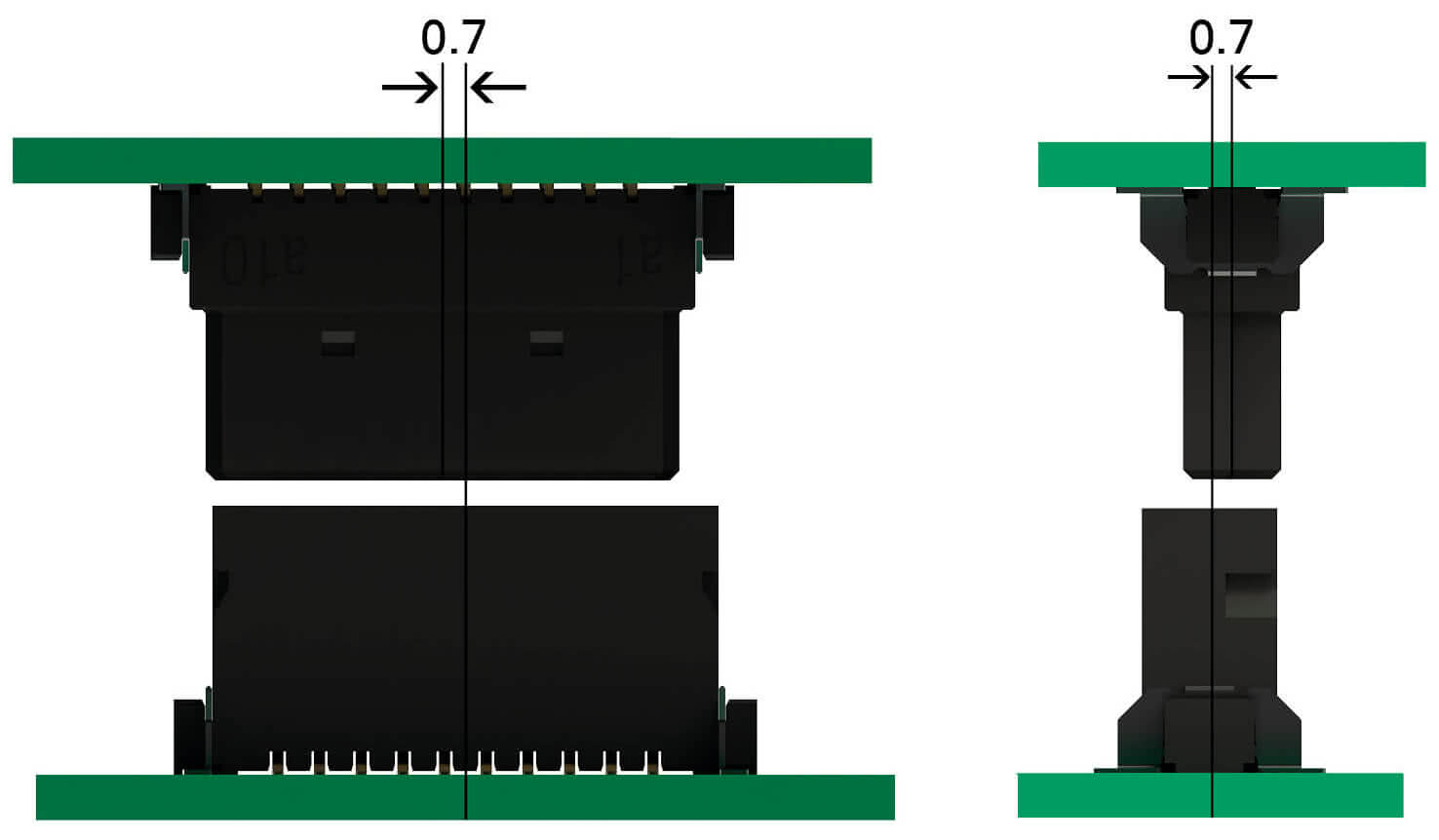

One27. Tolerancias
de desplazamiento permitidas. Los SMT-conector One27 SMT toleran un desplazamiento de 0,7 mm en los ejes longitudinal y transversal durante la conexión.

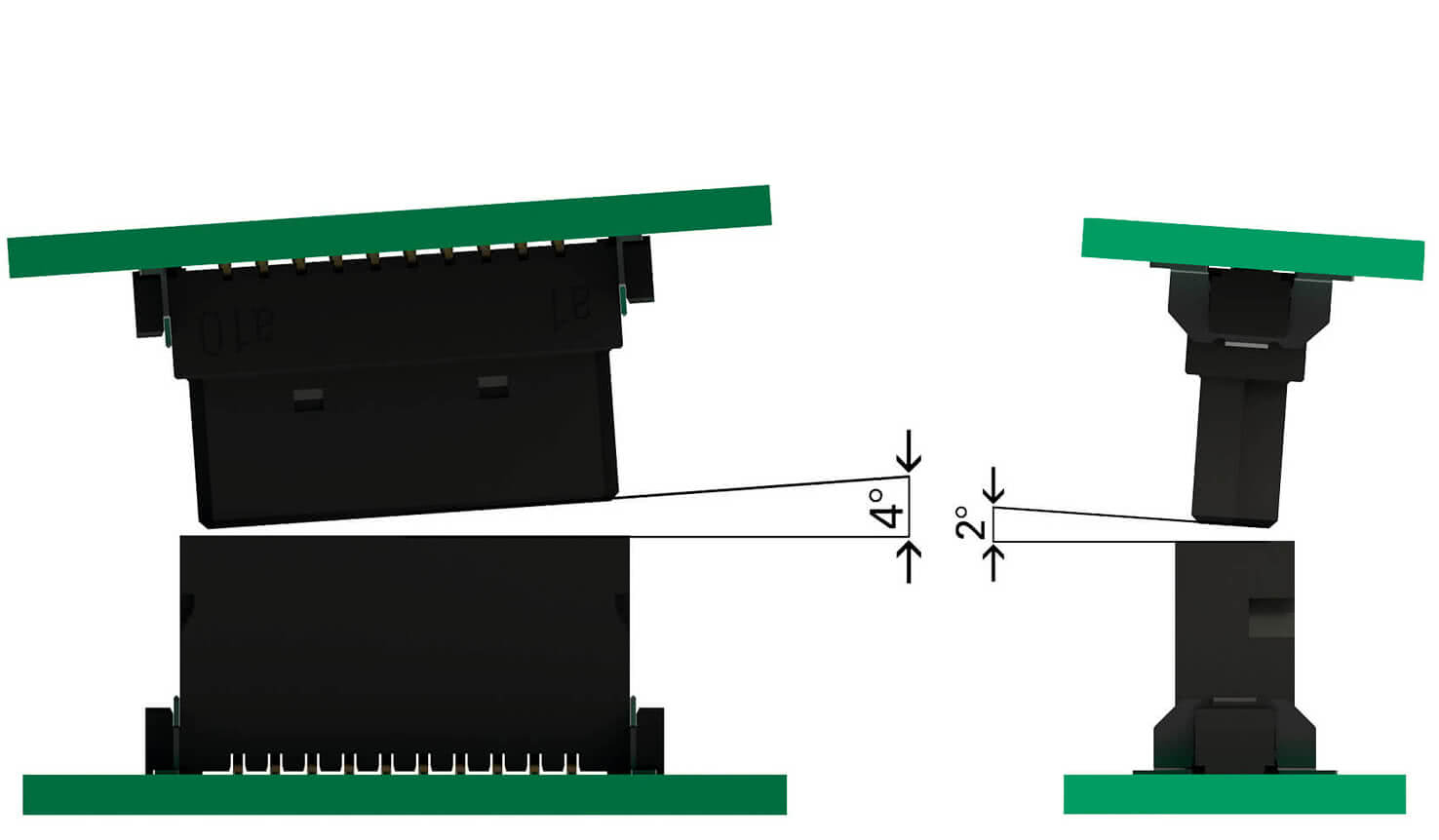

One27 Tolerancias
de inclinación angular permitidas Al conectar los conectores One27 para placas de circuito impreso (conector para PCB), la regleta de resorte (conector hembra) puede introducirse en la regleta de cuchillas (conector macho) con una inclinación de hasta 4° en el eje longitudinal y de 2° en el eje transversal.
One27: SMT conector para PCB en paso de 1,27 mm
Nuestros conectores SMT One27 para placas de circuito impreso (conector para PCB) con un paso de 1,27 mm hacen precisamente eso y mucho más: están predestinados para una gran variedad de aplicaciones de tipo mezzanine, placa a placa y cable a placa en SMT, son extremadamente robustos y fáciles de procesar y, además, son compatible de forma demostrable con los conectores SMT-Steckverbindern de paso de 1,27 mm ya habituales en el mercado. Con una selección de tres tipos diferentes, tanto para conectores de clavijas como de conector hembra, y una elevada longitud de acoplamiento útil, se puede adaptar prácticamente a cualquier distancia entre placas entre placas de 8 a 20,00 mm y a cualquier disposición de placas. Además, ofrecemos la IDC-conector hembra no solo por separado, sino también con un montaje de cables personalizable. ¡Realmente hay algo para cada necesidad! Garantizamos una procesabilidad óptima de los SMT conector para PCB gracias a una tolerancia de coplanaridad de tan solo 0,1 mm y a una increíble rango de autocentrado de ± 0,7 mm o ± 4° en sentido longitudinal y ± 2° en sentido transversal. ¡Lo mejor es que pruebes tú mismo los conector One27 y pidas ya tus muestra gratuitos!».
Dominik Dotzer, director de producto de ept GmbH
Preguntas frecuentes: preguntas y respuestas sobre los conectores para PCB SMT-Leiterplattensteckverbindern de One27
¿Cómo se pueden procesar los SMT-conector para placas de circuito impreso de One27?
El sistema de conectores One27 se procesa mediante la tecnología de montaje en superficie (SMT) y, por lo tanto, se suelda directamente sobre las placas de circuito impreso. Los conector se suministran habitualmente en embalaje «cinta y carrete», lo que permite un procesamiento totalmente automático mediante «Pick-and-Place». Los pivote de posicionamiento situados en la parte inferior de los conectores One27 garantizan un posicionamiento exacto en la placa de circuito impreso. Además, ept garantiza una coplanaridad de los contactos de un máximo de 0,1 mm para asegurar una soldadura fiable durante el procesamiento.
¿De qué formas se pueden conectar entre sí las placas de circuito impreso con los SMT-Steckverbindern de One27?
Los diferentes tipos constructivos de la One27-familia de conectores permiten la conexión de placas de circuito impreso en disposición paralela, horizontal o acodada, así como la conexión de cables planos a la placa de circuito impreso.
¿Qué distancias entre placas de circuito impreso se pueden conseguir con los conectores One27?
Con los conectores para PCB One27 se puede alcanzar una distancia mínima entre placas (distancia entre placas) de 8,00 mm y una distancia máxima de 20,00 mm. Esto es posible, por un lado, gracias al amplio rango de superposición de 1,5 mm. De este modo, las regletas de cuchillas y de conector hembra pueden separarse hasta 1,5 mm y siguen garantizando un contacto óptimo y fiable. Por otro lado, las alturas de perfil One27 (low-, mid- y high-profile) pueden combinarse entre sí en nueve variantes para crear diferentes distancias entre placas de circuito impreso.
¿Por qué el contacto entre la «Messer-Leiste» y la «conector hembra» es especialmente fiable en los conectores One27?
En los conectores One27, el contacto se establece mediante un «contacto hembra» (contacto hembra) de doble rama que envuelve el pin de la conector macho. De este modo, incluso en caso de desalineación al enchufar, se garantiza un contacto fiable al menos en un lado del pin. Además, el contacto se establece a través de la superficie lisa y laminada del «contacto hembra». Así se evita el desgaste de la superficie de contacto y la formación de virutas al enchufar los conectores One27.
¿Son compatibles los SMT-Leiterplatten-conector para placas de circuito impreso One27 de ept con otros conectores del mercado?
El sistema de conectores One27 es totalmente compatible con los conectores de otros fabricantes. La compatibilidad de los One27-conector queda confirmada en informes de pruebas que puede solicitar en sales@ept.de.
¿Para qué aplicaciones se utilizan los conectores para placas de circuito impreso (conector para PCB) One27?
Los conectores SMT One27 son adecuados para todas aquellas aplicaciones en las que se requiera una conexión robusta de placas de circuito impreso en un espacio reducido. Gracias a las diferentes orientaciones, alturas de montaje y tecnologías de conexión disponibles para los conectores One27 (conector), dispondrá de total flexibilidad a la hora de disponer las placas de circuito impreso que se van a conectar, así como en el tipo de conexión. Ya sea apiladas en paralelo a diferentes distancias, horizontalmente una al lado de otra, en ángulo recto o mediante una cable plano, la forma de conectar las placas de circuito impreso entre sí depende totalmente de usted.
¿Qué intensidades de corriente se pueden transmitir con los conectores One27?
Un conector One27 de 50 polos transmite hasta 1,4 A a una temperatura ambiente de 20 °C. Para obtener datos precisos, solicite nuestros informes de pruebas en sales@ept.de.
¿Qué desviación toleran los conectores para placas de circuito impreso (conector para PCB) de One27 al enchufarlos?
Los conector One27 cuentan con una elevada tolerancia de desplazamiento. Así, al acoplar las regletas de cuchillas y de conector hembra, se permite un desalineación radial de 0,7 mm en los ejes longitudinal y transversal. La tolerancia de inclinación angular es de 4° en sentido longitudinal y de 2° en sentido transversal.
¿Está disponible la regleta de pines IDC One27 conector hembra, también sin cable plano?
Sí, ept ofrece la regleta de conector hembra IDC de la familia de productos One27 también sin cable. De este modo, puede realizar usted mismo el montaje del montaje de cables y decidir la longitud del cable de forma individual. Para ello, tenga en cuenta las instrucciones de montaje.
No obstante, ept también le ofrece el montaje individual del montaje de cables de la regleta de conector hembra IDC One27, adaptado a sus necesidades.
¿Ofrece ept la IDC-conector hembra ya montada con cable?
Sí, ept ofrece la regleta de contactos IDC One27 «conector hembra» con tecnología de conexión por corte (conexión por desplazamiento de aislamiento (IDC)) y confección de cables (montaje de cables). Puede elegir libremente la orientación de los conector, su número de polos (número de polos) y la longitud del cable. Además, puede elegir entre tres tipos diferentes de cable.
¿Se suministran también los SMT conector One27 en embalaje «Tape & Reel»?
Sí, los conector SMT de One27 se suministran habitualmente en embalaje «cinta y carrete», lo que permite su procesamiento totalmente automático mediante «Pick-and-Place». Si lo desea, también puede solicitarnos otros tipos de embalaje. La regleta de conector hembra IDC de One27 se suministra generalmente en embalaje «bandeja».
¿Son los conector para PCB One27 componentes reconocidos por la UL?
Sí, los conectoconector One27 de ept son componentes reconocidos por UL en EE. UU. y Canadá.
¿Cumplen los conector para placas de circuito impreso de ept con la normativa RoHS?
La Directiva RoHS (Restricción del uso de determinadas sustancias peligrosas) regula la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Confirmamos que los conector One27 de ept cumplen con la Directiva RoHS 2011/65/UE, tal y como se indica en el certificado RoHS. Encontrará más información en la sección RoHS y REACH.
