PC/104, PC/104-Plus
PC/104 y PC/104-Plus son estándares para módulos informáticos (CoM) que se utilizan en ordenadores industriales. A diferencia de otros formatos conocidos, estos módulos se apilan. De este modo, se pueden crear sistemas informáticos complejos. PC/104 y PC/104-Plus ofrecen una compatibilidad total de hardware y software en un formato extremadamente pequeño (96 mm x 90 mm) con un sistema de bus estandarizado (ISA). Gracias a esta estandarización, se pueden utilizar conjuntamente diferentes tarjetas PC/104 para cumplir una tarea definida.
Características
- Técnica de inserción a presión probada de ept con Tcom press®
- PC/104-Plus, también disponible con una distancia de 22
- mm; carcasas como accesorios; posibilidad
- de modificar el número de
- contactos y/o la resistencia mecánica; paso de 2,54 mm.
Aplicaciones
- De placa a placa para una distancia entre placas de 15,24 mm y 22 mm
PC/104: Resumen
Filtros

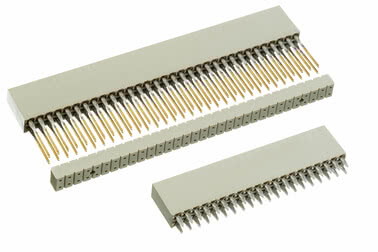

Conector PC/104
Conector PC/104 Nº de artículo 962-40202-03
Longitud de conexión: 3,4 mm, Número de polos: 40, Nivel de calidad 3
En paralelo
Soldadura de agujeros pasantes
Conector PC/104 Nº de artículo 962-40206-03
Longitud de conexión: 3,4 mm, Número de polos: 40, Nivel de calidad 2
En paralelo
Soldadura de agujeros pasantes
Conector PC/104 Nº de artículo 962-40322-03
Longitud de conexión: 3,4 mm, Número de polos: 64, Nivel de calidad 3
En paralelo
Soldadura de agujeros pasantes
Conector PC/104 Nº de artículo 962-40326-03
Longitud de conexión: 3,4 mm, Número de polos: 64, Nivel de calidad 2
En paralelo
Soldadura de agujeros pasantes
Conector PC/104 Nº de artículo 962-60202-03
Longitud de conexión: 3,4 mm, Número de polos: 40, Nivel de calidad 3
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60202-12
Longitud de conexión: 12,2 mm, Número de polos: 40, Nivel de calidad 3
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60206-03
Longitud de conexión: 3,4 mm, Número de polos: 40, Nivel de calidad 2
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60206-12
Longitud de conexión: 12,2 mm, Número de polos: 40, Nivel de calidad 2
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60322-03
Longitud de conexión: 3,4 mm, Número de polos: 64, Nivel de calidad 3
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60322-12
Longitud de conexión: 12,2 mm, Número de polos: 64, Nivel de calidad 3
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60326-03
Longitud de conexión: 3,4 mm, Número de polos: 64, Nivel de calidad 2
En paralelo
Tecnología Press-fit
Conector PC/104 Nº de artículo 962-60326-12
Longitud de conexión: 12,2 mm, Número de polos: 64, Nivel de calidad 2
En paralelo
Tecnología Press-fit
Conector de clavijas PC/104-Plus
Conector de clavijas PC/104-Plus Nº de artículo 272-30000-31
Longitud del conector: 2,8 mm, Número de polos: 60, Nivel de calidad 3
En paralelo
Tecnología Press-fit

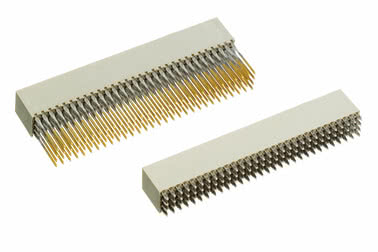

Conector PC/104-Plus
Conector PC/104-Plus Nº de artículo 264-40303-02
Longitud del conector: 2,8 mm, Número de polos: 120, Nivel de calidad 3
En paralelo
Soldadura de agujeros pasantes
Conector PC/104-Plus Nº de artículo 264-60303-02
Longitud del conector: 2,8 mm, Número de polos: 120, Nivel de calidad 3
En paralelo
Tecnología Press-fit
Conector PC/104-Plus Nº de artículo 264-60303-12
Longitud de conexión: 12 mm, Número de polos: 120, Nivel de calidad 3
En paralelo
Tecnología Press-fit

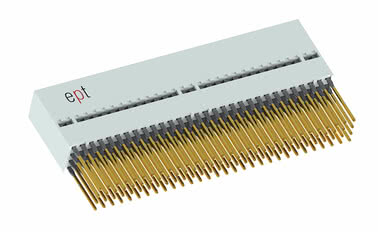

Conector PC/104-Plus de 22 mm
Conector PC/104-Plus de 22 mm Nº de artículo 264-61303-02
Longitud del conector: 2,8 mm, Número de polos: 120, Nivel de calidad 3, para una distancia entre placas de 22 mm
En paralelo
Tecnología Press-fit
Conector PC/104-Plus de 22 mm Nº de artículo 264-61303-12
Longitud de conexión: 12 mm, Número de polos: 120, Nivel de calidad 3, para una distancia entre placas de 22 mm
En paralelo
Tecnología Press-fit

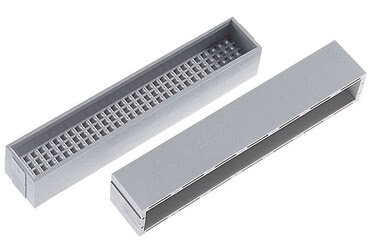

Accesorios PC/104-Plus
Separador PC/104-Plus Nº de artículo 264-16302
Número de polos: 120
Cubierta para PC/104-Plus Nº de artículo 264-17302
Número de polos: 120
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características
Los conectores PC/104 y PC/104-Plus destacan por la probada tecnología de inserción a presión Tcom press® de ept. Con ellos se pueden conseguir distancias entre placas de 15,24 mm y 22 mm. Las modificaciones en el número de contactos y/o la resistencia mecánica le permiten encontrar soluciones totalmente personalizadas.
Resumen de detalles
Resumen de detalles
Fabricamos conectores a medida y personalizados que se adaptan perfectamente a su aplicación.
Solicite ahora un conector personalizado
- Diferentes números de polos
- diferentes alturas de apilamiento
- recubrimientos alternativos para los contactos
Solicite ahora un conector personalizado
Los estándares PC/104 y PC/104-Plus
Debido al aumento constante del rendimiento de los componentes, se hizo necesaria la ampliación del sistema PC/104 con un sistema de bus más rápido. Por ello, el sistema PC/104 se complementó con el bus PCI. Esta ampliación se denominó «PC/104-Plus» en la especificación.
Conectores PC/104 y
PC/104-Plus Mientras que el bus PC/104 consta de dos conectores que pueden alinearse en paralelo, con 40 y 64 pines y un paso de 2,54 mm, el PC/104-Plus ya dispone de 120 pines en 4 filas con una distancia de 2,00 mm.

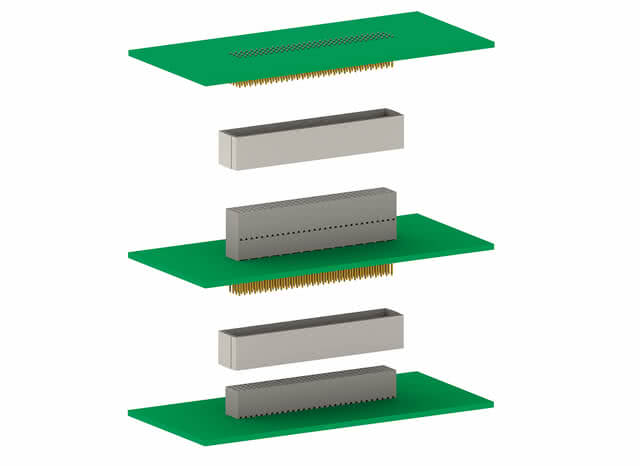

Gracias al empleo de conectores con zona de transferencia (pines largos) en tecnología de inserción a presión, es posible apilar cómodamente varias placas unas sobre otras (véase la ilustración). Las distancias especificadas por el consorcio PC/104 se respetan mediante el uso de separadores y cubiertas protectoras. Por lo tanto, ya
no es necesario el uso adicional de pernos espaciadores.
Conectores PC/104 y
PC/104-Plus Mientras que el bus PC/104 consta de dos conectores que pueden alinearse en paralelo, con 40 y 64 pines y un paso de 2,54 mm, el PC/104-Plus ya dispone de 120 pines en 4 filas con una distancia de 2,00 mm.
Gracias al empleo de conectores con zona de transferencia (pines largos) en tecnología de inserción a presión, es posible apilar cómodamente varias placas unas sobre otras (véase la ilustración). Las distancias especificadas por el consorcio PC/104 se respetan mediante el uso de separadores y cubiertas protectoras. Por lo tanto, ya
no es necesario el uso adicional de pernos espaciadores.
Perspectiva del desarrollador
«Los conectores ept se caracterizan por una calidad de estampado excepcional, lo que se aprecia especialmente en el acabado impecable de los pines de conexión. La calidad de fabricación y los niveles de calidad disponibles garantizan un elevado número de ciclos de conexión. Los conectores ept PC/104 y PC/104-Plus se suministran con la zona de inserción a presión Tcom press®, conocida y probada en el mercado, lo que garantiza la máxima fiabilidad en todas las aplicaciones imaginables.
En este conector, las regletas de contacto se insertan a presión mediante una sencilla herramienta de inserción de placa plana. De este modo, se eliminan los costes de la laboriosa soldadura manual y no es necesario realizar ningún retoque en los pines de transferencia. Al insertar a presión las regletas con los postes de transferencia, se desliza un cuerpo guía desde abajo que estabiliza los postes de transferencia. Además, este sirve como separador, de modo que se alcanza la distancia de 0,6" al conectar los módulos.
En este conector, las regletas de contacto se insertan a presión mediante una sencilla herramienta de inserción de placa plana. De este modo, se eliminan los costes de la laboriosa soldadura manual y no es necesario realizar ningún retoque en los pines de transferencia. Al insertar a presión las regletas con los postes de transferencia, se desliza un cuerpo guía desde abajo que estabiliza los postes de transferencia. Además, este sirve como separador, de modo que se alcanza la distancia de 0,6" al conectar los módulos.
Preguntas frecuentes: Preguntas y respuestas sobre PC/104 y PC/104-Plus
¿El cuerpo aislante de los conectores a presión PC/104 y PC/104 Plus está disponible en diferentes colores? ¿Es necesario pedir por separado como accesorio el conjunto de conexión a presión para PC/104 y PC/104 Plus? ¿Cuál es la particularidad de los conectores PC/104 y PC/104 Plus?
¿El cuerpo aislante de los conectores a presión PC/104 y PC/104 Plus está disponible en diferentes colores?
Los conectores a presión PC/104 y PC/104 Plus están disponibles en ept en los colores gris y negro.
¿Es necesario pedir por separado como accesorio el conjunto de conexión a presión para PC/104 y PC/104 Plus?
El elemento de guía, que estabiliza los pines de conexión durante el proceso de inserción a presión, forma parte del equipamiento estándar de los conectores de inserción a presión.
¿Cuál es la particularidad de los conectores PC/104 y PC/104 Plus?
Los conectores PC/104 y PC/104-Plus destacan por la probada tecnología de inserción a presión Tcom press® de ept. Además, estos conectores permiten alcanzar distancias entre placas de 15,24 mm y 22 mm.
