Características destacadas del conector Zero8 con tecnología ScaleX
± 0,4 mm de compensación de tolerancias en estado enchufado
en las direcciones
X e Y, 1,5 mm de margen de superposición en la dirección Z
Transmisión de datos a alta velocidad con un mínimo de 16+ Gbit/s
Apto
para PCIe 4.0 y Ethernet industrial. Protección adicional de la señal mediante eapantallamiento.
¿Qué ventajas ofrece la nueva tecnología ScaleX?
¿Cómo funciona la conexión a doble cara? ¿Qué velocidades de transmisión se pueden alcanzar con los conectores zero8? ¿Qué ventajas ofrece el concepto de blindaje cerrado? ¿Qué grado de flexibilidad permite el diseño de sus dispositivos con los conectores zero8?
Encontrará la respuesta a sus preguntas en este breve vídeo animado. ¡Échele un vistazo aquí mismo (o en YouTube)!
Características de los SMT de 0,8 mm conector con tecnología ScaleX

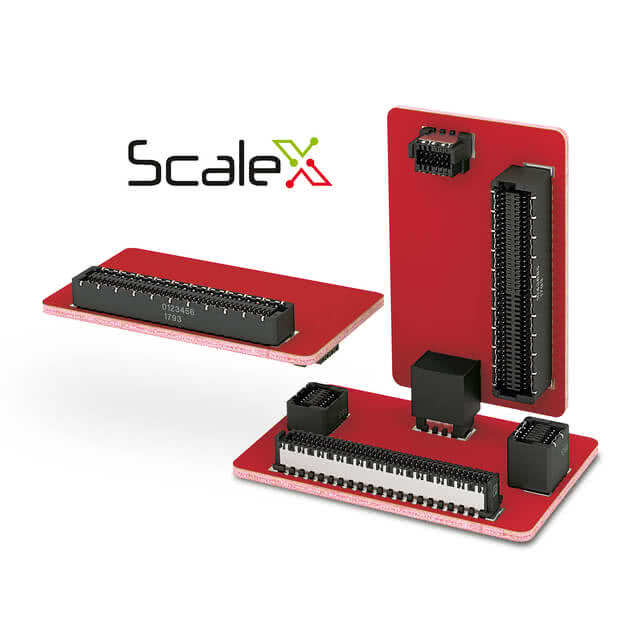

ScaleX: esta marca es sinónimo de tecnología de contacto robusta y de doble cara en un sistema de conector escalable de forma variable.
Nuestros conectores de contacto de resorte (contacto hembra) de la serie Zero8 ofrecen, gracias a ScaleX, una conexión especialmente fiable. Por ello, son ideales para aplicaciones en sectores industriales exigentes. Ni siquiera las cargas continuas, como las provocadas por vibraciones y golpes, suponen ningún problema para estos conector alemanes de alta calidad. Al mismo tiempo, disfrutará de total flexibilidad gracias a la escalabilidad de los conectores de placa a placa.
Zero SMT Socket
Resumen de detalles
dispositivo antirrotación
para una conexión correcta entre el Plug y el Socket
Chancos de entrada
para compensar el desplazamiento central y el desalineación angular al enchufar
Boardlock
para una conexión resistente a la placa de circuito impreso
clavija de codificación
para colocar correctamente el conector en la placa de circuito impreso
coplanaridad
para una soldadura fiable durante el procesamiento
formación del menisco de soldadura
para una alta estabilidad y resistencia de la unión soldada

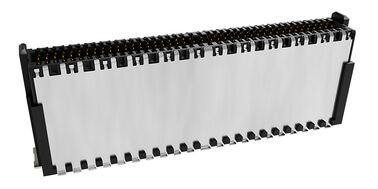

SMT Zero Plug
Resumen de detalles
Sistema de contacto de doble cara
para una conexión segura en entornos industriales (golpes, vibraciones, ciclos térmicos, gases nocivos)
Superficie de contacto lisa
La conexión en la cara laminada homogénea, con superficies de alta calidad, permite 500 ciclos de acoplamiento.
Contactos protegidos
La geometría optimizada de los contactos y la carcasa reduce el riesgo de daños en los contactos.
flujo de datos
La geometría de contacto optimizada para alta frecuencia garantiza velocidades de transmisión de datos de 16 Gbit/s
apantallamiento CEM
El «apantallamiento» a doble cara garantiza una elevada compatibilidad electromagnética para una óptima integridad de la señal de la señal en entornos industriales.
compensación de tolerancias
Alta fiabilidad gracias a una elevada «compensación de tolerancias»

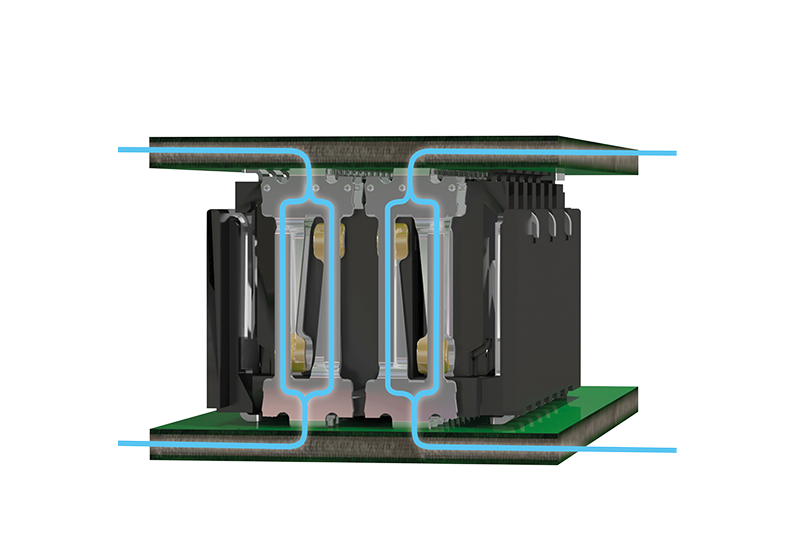

Sistema de contactos hermafrodita: contacto a doble cara para la máxima seguridad de contacto en los conectores SMT
A diferencia de los conectores SMD convencionales, que establecen el contacto mediante un «Messer» y un « contacto hembra », nuestro conector apantallado Zero8 para placas de circuito impresoconector cuenta con un «Messer» y también un « contacto hembra » en cada par de contactos (Plug o Socket). Gracias a esta fiable tecnología de conexión, este conector, con un paso de 0,8 mm paso, garantiza un doble contacto en un solo pin y proporciona una alta redundancia y, por lo tanto, la máxima seguridad de contacto. De este modo, el sistema de contactos hermafrodita garantiza una conexión segura, robusta y estanca a los gases a pesar de influencias externas como golpes, vibraciones, ciclos térmicos y gases nocivos. La distancia entre contactos ( compensación de tolerancias ) muy elevada, de 0,4 mm en estado enchufado, que permite el sistema de contactos hermafrodita del conector Zero8, hace que el conector sea además especialmente escalable.
Además, la geometría de la carcasa aislante está diseñada de tal manera que los contactos se sumergen en el cuerpo aislante, quedando así protegidos de tal forma que resulta prácticamente imposible que se dañen. Asimismo, esta geometría evita de forma fiable que los contactos se acoplen incorrectamente.
Distancias flexibles entre placas de circuito impreso: Platinen-conector adecuados para cada necesidad
Nuestros conector para placas de circuito impreso son robustos y garantizan una alta compensación de tolerancias. Tanto durante la instalación como una vez enchufados, los conectores SMT se adaptan a sus necesidades individuales. Los Steckverbinderes perdonan incluso un manejo incorrecto. Sea cual sea su proyecto, puede confiar en los conector Zero8.

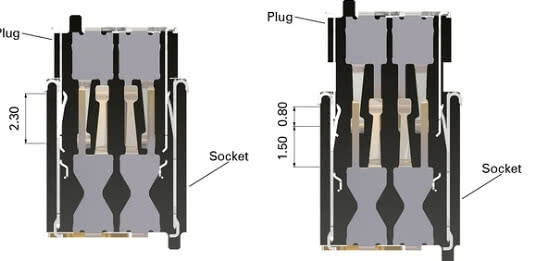

Los conectores multipolares (conector) del fabricante ept no es necesario insertarlos hasta el tope. Gracias al margen de inserción de 2,3 mm, los conectores ept se adaptan con precisión a sus aplicaciones. El Plug y el Socket pueden insertarse de forma variable dentro de un margen de 1,5 mm sin que ello afecte a la transmisión de datos. Según las necesidades, se pueden conseguir distancias entre placas de circuito impreso de entre 6,00 y 21,00 mm.
Al insertar el conector hasta el tope se alcanza la distancia mínima posible entre placas de circuito impreso (distancia entre placas). Para obtener la mayor distancia posible, inserte el Plug y el Socket solo 0,8 mm uno dentro del otro. Esta superficie de contacto ya es suficiente para garantizar una conexión rápida y segura.
Conectores para placas de circuito impreso (conector para PCB) Zero8 especificados según PICMG Modblox7
ModBlox7 describe la especificación básica de un PC en caja modular, compuesto por diversos módulos funcionales, como la CPU, la fuente de alimentación y las E/S. Este nuevo estándar, independiente del fabricante, permite a los usuarios implementar una amplia gama de combinaciones de dispositivos con un diseño modular gracias a unidades funcionales interoperables. El objetivo de PICMG® era también reducir los costes y fomentar la sostenibilidad. La nueva especificación de la PICMG® abarca tanto la mecánica y las unidades funcionales modulares como la conexión eléctrica mediante « conector » con una disposición de pines predefinida.
Un «box PC» consta de una carcasa, una o dos unidades de alimentación, así como una o dos CPU, cada una con hasta cuatro E/S PCI Express y hasta ocho E/S basadas en USB. A su vez, cada módulo puede incluir hasta tres placas de circuito impreso apiladas, en función de la complejidad de la unidad. Las dimensiones del Box-PC vienen predeterminadas tanto en altura como en profundidad. La anchura frontal, por el contrario, varía en función del número de unidades. Estas, a su vez, pueden constar cada una de una o varias de las denominadas ranuras de 1,4 pulgadas. De este modo, se pueden alinear doce ranuras hasta alcanzar una anchura máxima de 16,8 pulgadas.
En un estándar para la configuración modular de dispositivos, se presta especial atención, por supuesto, a la conexión eléctrica y mecánica de los módulos individuales mediante conector. De acuerdo con las condiciones de uso de los Box-PC, el Zero8 es un conector apto para alta velocidad en SMT, que se caracteriza no solo por una enorme robustez en la instalación, sino también por altas tolerancias durante el funcionamiento, así como por una resistencia excepcional frente a condiciones ambientales adversas. Dado que en algunas aplicaciones es necesario garantizar la fiabilidad frente a fallos mediante la redundancia con otro conector, debe ser posible, además, el uso simultáneo de varios conectores en una placa de circuito impreso. Esto requiere una gran compensación de desalineación durante la conexión, así como tolerancias durante el funcionamiento. El conector para PCB Zero8 reúne todas estas características.

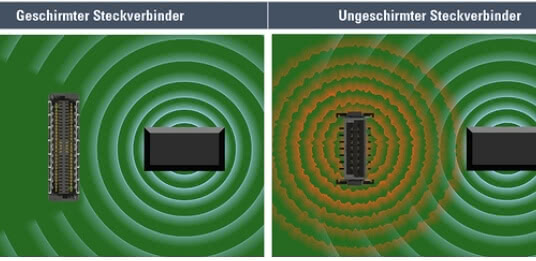

Platinen-conector: CEM-apantallamiento para la máxima calidad en la conexión de placas de circuito impreso
A medida que aumenta la densidad de instalación, crece el riesgo de interferencias electromagnéticas mutuas. Para evitarlo, se utilizan conectores (conector) con apantallamiento, que presentan una mejor compatibilidad electromagnética electromagnética (CEM). La CEM es decisiva para el funcionamiento sin interferencias de los componentes eléctricos y las aplicaciones.
Nuestros conectores «board-to-board» Zero8 se caracterizan por un «apantallamiento» a ambos lados, lo que garantiza unos valores óptimos de CEM. De este modo, se garantiza una transmisión de datos sin interferencias en prácticamente cualquier entorno. El material de blindaje utilizado es especialmente adecuado para componentes con altos requisitos de compatibilidad electromagnética. Así se garantiza una inductancia mutua máxima de 10 picohenrios. Esto convierte a los conector para placas de circuito impreso de la familia Zero8 en la opción óptima para aplicaciones en la Industria 4.0 y el Internet de las Cosas.

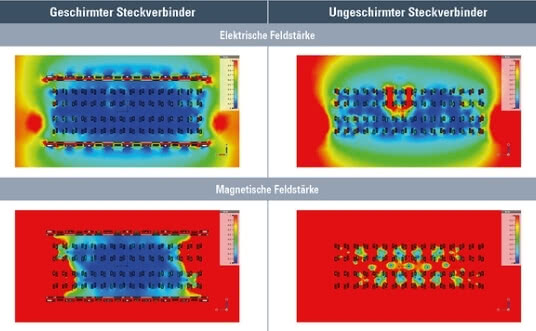

El concepto de apantallamiento de gran superficie desvía de forma fiable las corrientes parásitas hacia la conexión a masa mediante contactos múltiples en ambas placas de circuito impreso. La influencia de la intensidad de los campos eléctricos y magnéticos sobre los conector de las placas de circuito impreso se puede simular de forma clara mediante la inductancia mutua. En el caso contrario, en el que el conector pudiera actuar como fuente de interferencias, los componentes y piezas adyacentes quedan protegidos de forma eficaz.
Fabricamos sus conector a medida y personalizados para su aplicación.

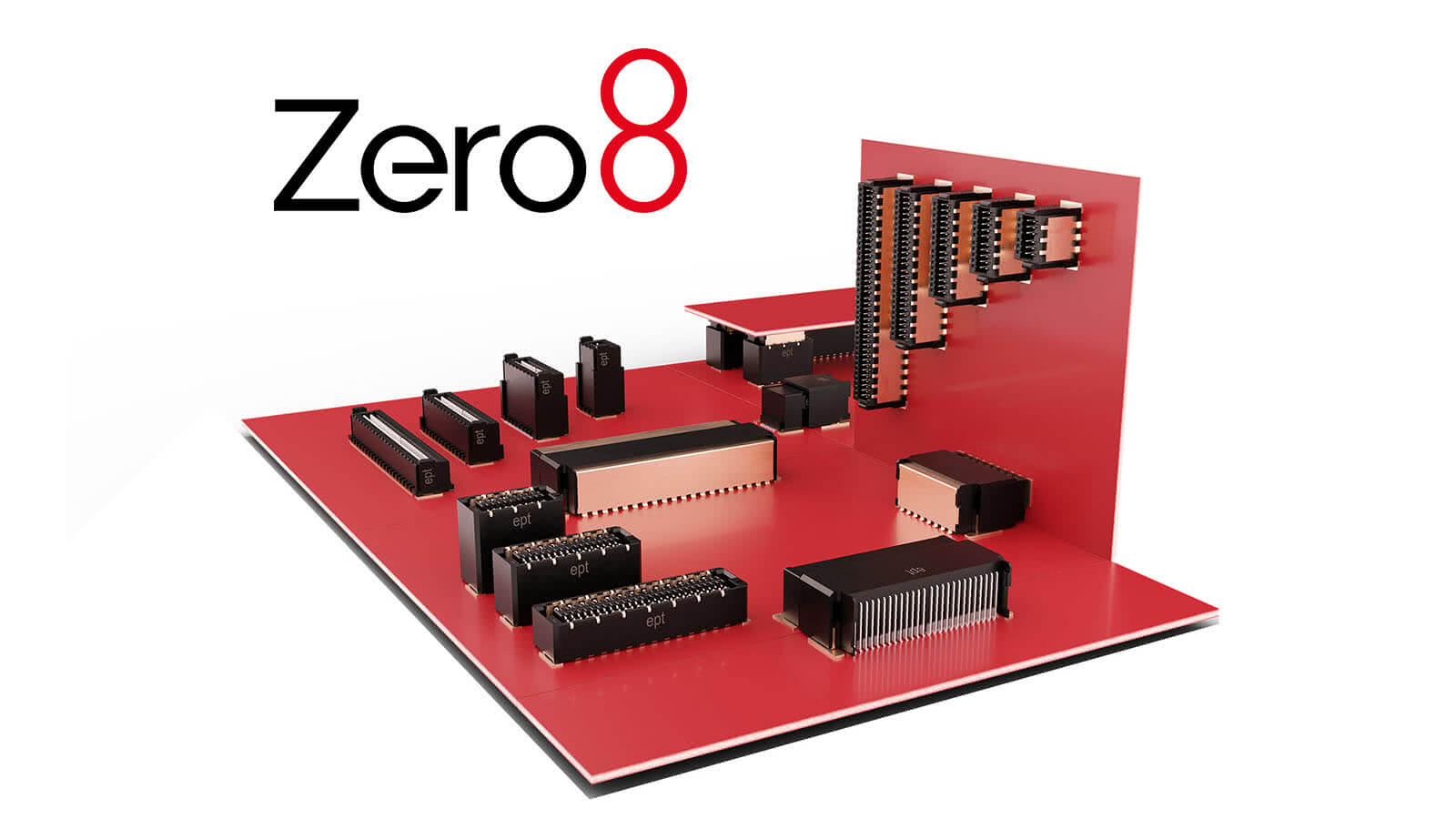

SMT Zero8: conector para placas de circuito impreso destinados a aplicaciones industriales
¿Busca un SMT conector con apantallamiento que sea robusto y garantice un contacto seguro? ¿Y que, a ser posible, también sea escalable según sus necesidades individuales?
Nuestra familia de productos de conectores para placas de circuito impreso Zero8 con paso de 0,8 mm ha sido desarrollada para aplicaciones industriales exigentes y ofrece la máxima escalabilidad.
Adapte libremente la tipo, el número de polos y la altura de apilamiento del conector SMT a sus necesidades individuales. Nuestros conector para PCB garantizan una velocidad de transmisión de datos de 16 Gbit/s. La conexión de placas de circuito impreso puede realizarse en forma paralela, en ángulo recto u horizontal. Ofrecemos Socket y Plug en las Bauforms «low», «mid» y «high-profile», así como acodado, y el Plug también está disponible en la tipo «x-high-profile».
Gracias a las diferentes alturas de montaje, con los conectores placa a placa de Zero8 podrá conseguir distancias entre placas de circuito impreso de entre 6,00 y 21,00 mm. Los ept-conector están disponibles en versiones de 12 a 80 polos. Pero eso no es todo: ¡también puede elegir el tipo de apantallamiento! ¿Ambos lados del par de conectores con apantallamiento o sin ella? ¿O solo un lado con apantallamiento? La decisión es suya. En cualquier caso, todos los conectores Zero8 son compatibles entre sí y se pueden combinar libremente, independientemente de si se decanta por conector no apantallado o con conector.
Preguntas frecuentes: preguntas y respuestas sobre los conectores SMT-Leiterplattensteckverbindern para PCB de Zero8
¿Cómo se pueden procesar los SMT-conector para placas de circuito impreso de Zero8?¿De qué formas se pueden conectar entre sí las placas de circuito impreso con los SMT-Steckverbindern de Zero8?¿Qué intensidades de corriente se pueden transmitir con los conectores Zero8?¿En qué se distingue el nuevo concepto de conexión?¿En qué consiste la tecnología ScaleX?¿Para qué velocidades de transmisión de datos son adecuados los SMT-conector Zero8?¿Para qué aplicaciones es adecuada la versión apantallada?¿Compensa el diseño de conexión del zero8 las tolerancias en mi aplicación?
¿Cómo se pueden procesar los SMT-conector para placas de circuito impreso de Zero8?
El sistema de conectores Zero8 se procesa mediante la tecnología de montaje en superficie (SMT) y, por lo tanto, se suelda directamente sobre las placas de circuito impreso. Los conector se suministran habitualmente en embalaje «cinta y carrete», lo que permite su procesamiento totalmente automático mediante el sistema «pick-and-place». Los pivote de posicionamiento situados en la parte inferior de los conectores Zero8 garantizan un posicionamiento exacto en la placa de circuito impreso. Además, ept garantiza una coplanaridad de los contactos de un máximo de 0,1 mm para asegurar una soldadura fiable durante el procesamiento.
¿De qué formas se pueden conectar entre sí las placas de circuito impreso con los SMT-Steckverbindern de Zero8?
Los diferentes tipos constructivos de la Zero8-familia de conectores permiten la conexión de placas de circuito impreso en disposición paralela con alturas de apilamiento de entre 6 y 21 mm, así como en disposición horizontal o acodada.
¿Qué intensidades de corriente se pueden transmitir con los conectores Zero8?
Gracias a la aleación de cobre de alta calidad con excelentes valores de conductividad, en un conector de 50 polos se pueden alcanzar hasta 1,7 A a una temperatura ambiente de 20 °C. Estos valores se suelen alcanzar en conectores con una paso de al menos 1,27 mm.
¿En qué se distingue el nuevo concepto de conexión?
Cada par de conectores (Plug o Socket) incluye tanto un contacto de cuchilla como un contacto hembra de resorte. Esta doble conexión garantiza un contacto seguro y estanco a los gases en entornos industriales y es resistente a influencias externas como: golpes, vibraciones, ciclos térmicos, gases nocivos, etc. Gracias a la conexión en la superficie laminada homogénea (superficie laminada) con acabados de alta calidad, se garantizan al menos 500 ciclos de conexión (ciclos de acoplamiento) y se reduce el desgaste de la superficie ante micromovimientos.
¿En qué consiste la tecnología ScaleX?
La marca tecnológica ScaleX describe la escalabilidad del sistema de conectores en la aplicación y las ventajas de la tecnología de contacto:
conexiones mecánicas y eléctricas fiables gracias al sistema
de contacto de doble cara; diseño flexible de los dispositivos: diferentes números de polos, tipos y alturas de apilamiento con gran «longitud de acoplamiento útil»;

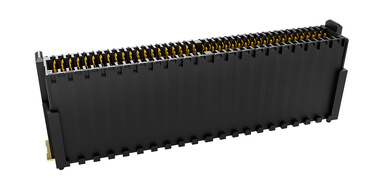

variabilidad: conectores «conector placa a placa» en versiones
apantalladas y no apantalladas; robustez: tecnología de conexión que garantiza una elevada «compensación de tolerancias» y la protección de los contactos
; velocidades de transmisión de datos de hasta 16 Gbit/s: opcionalmente con un concepto de blindaje cerrado para una elevada protección CEM.
¿Para qué velocidades de transmisión de datos son adecuados los SMT-conector Zero8?
Las simulaciones con el sistema de conector Zero8 a 16 Gbit/s muestran una excelente integridad de la señal. Los parámetro S pueden facilitarse para sus simulaciones de aplicaciones; no dude en ponerse en contacto con nosotros en sales@ept.de
¿Para qué aplicaciones es adecuada la versión apantallada?
El concepto de apantallamiento garantiza una compatibilidad electromagnética (CEM) óptima en aplicaciones industriales y es adecuado para todos los dispositivos con transmisión interna de alta velocidad que se clasifican como fuente de interferencias y/o sumidero de interferencias: convertidores de frecuencia, fuentes de alimentación, sistemas SAI, accionamientos eléctricos, aparatos de conmutación, sistemas de control, sistemas de E/S, dispositivos médicos, tecnología de medición, sistemas de comunicación, tecnología de redes, sensores y equipos de transmisión de vídeo.

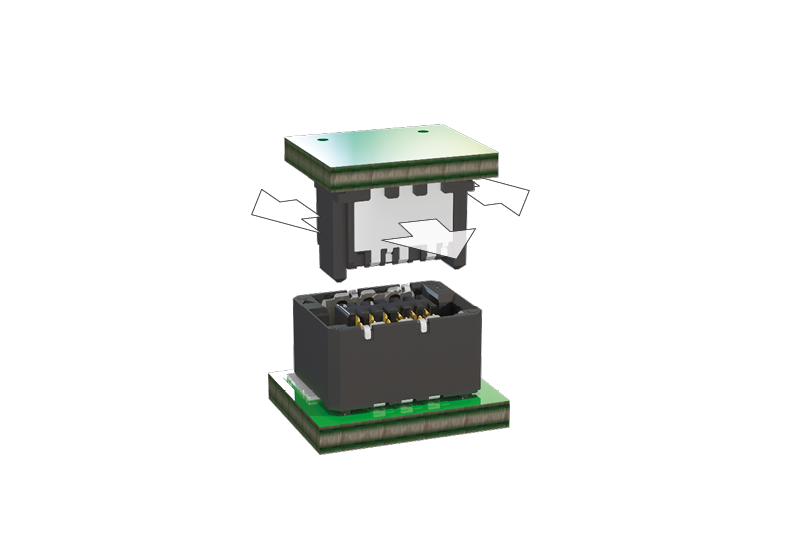

¿Compensa el diseño de conexión del zero8 las tolerancias en mi aplicación?

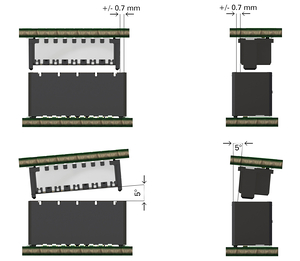

El nuevo concepto de conexión garantiza una alta compensación de tolerancias (compensación de tolerancias) durante la instalación (desviación desalineación angular de hasta 5°, desviación desalineación radial de ± 0,7 mm) y compensa, incluso en estado enchufado, las tolerancias del dispositivo de ± 0,4 mm en las direcciones x e y, así como de 1,5 mm en la dirección z.
