MicroTCA – Conectores de alimentación (conector de potencia)
MicroTCA® se basa en el enfoque de insertar módulos AdvancedMC™ directamente en la placa base (backplane). El objetivo es crear sistemas más pequeños y flexibles, independientes de las placas portadoras y de AdvancedTCA®. MicroTCA® está orientado a aplicaciones que no requieren una potencia de cálculo tan elevada, pero en las que priman el ahorro de espacio y los bajos costes. De este modo, surgen nuevos campos de aplicación en los segmentos de gama media y baja, por ejemplo, en el procesamiento de imágenes, la tecnología médica o la tecnología de automatización.
Características
- cumple los requisitos de la PICMG
Aplicaciones
- Aplicaciones
- de potencia, procesamiento
- de imágenes, tecnología médica, tecnología
- de automatización
MicroTCA: Resumen
Filtros
Potencia

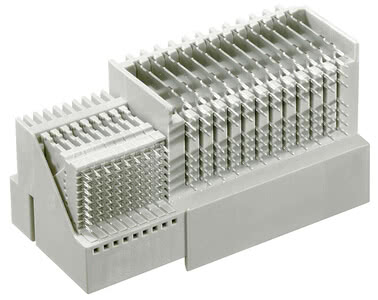

Salida del módulo de potencia MTCA Nº de artículo 501-50096-183
Número de pines: 72 de señal, 24 de alimentación, Técnica de conexión: inserción a presión, cumple con los requisitos de PICMG
En ángulo recto
Tecnología Press-fit
Potencia
Resistente

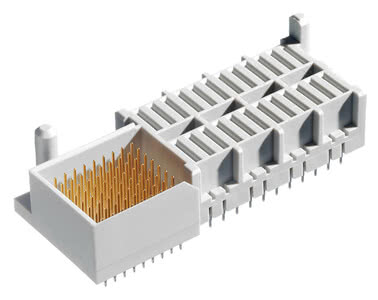

Placa base de alimentación MTCA Nº de artículo 502-50096-183
Número de pines: 72 de señal, 24 de alimentación, Técnica de conexión: inserción a presión, cumple con los requisitos de PICMG
En ángulo recto
Tecnología Press-fit
Potencia
Resistente
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
Características

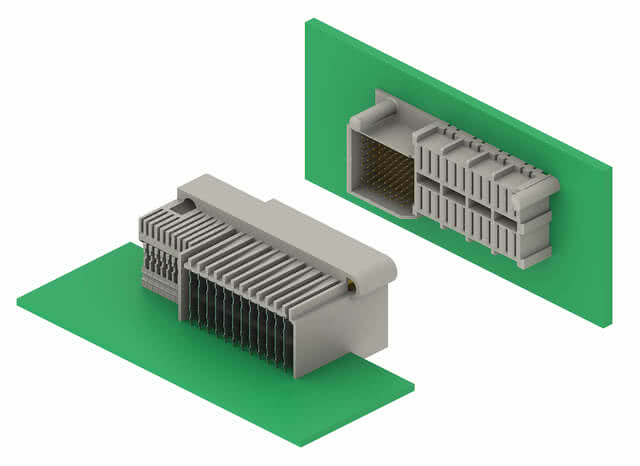

Los conectores para MicroTCA y AdvancedTCA con tecnología press-fit permiten una alta velocidad de transmisión de datos. La inserción se realiza sin problemas mediante la técnica de inserción de placas planas. Mientras que en el sistema ATCA el conector AMC acodado se encuentra en la tarjeta hija, en el sistema µTCA se utiliza un conector recto que se encuentra directamente en el backplane.
Resumen de detalles
AdvancedTCA® y MicroTCA®: especificaciones de la PICMG
AdvancedTCA® y MicroTCA® son especificaciones desarrolladas por el PICMG® con el objetivo de ofrecer soluciones de hardware estandarizadas que respondan al creciente volumen de tráfico de datos y a las nuevas soluciones de comunicación.
AdvancedTCA® se centra principalmente en la infraestructura de los sistemas de telecomunicaciones con los más altos requisitos de disponibilidad. Con AdvancedTCA® es posible construir sistemas modulares con componentes de diferentes fabricantes. Esta tecnología ofrece, por tanto, la posibilidad de desarrollar dispositivos flexibles y rentables más rápidamente de lo que era posible con los sistemas propietarios anteriores.
Desde el punto de vista conceptual, AdvancedTCA® es una arquitectura escalable y potente que se caracteriza por su alta densidad funcional, disponibilidad y preparación para el futuro, y sobre cuya plataforma se pueden implementar numerosas aplicaciones orientadas al futuro. Entre sus características destacan las velocidades de datos escalables de varios Tbit/s, la compatibilidad con múltiples protocolos, la capacidad de integrar nuevos servicios, la convergencia de redes de acceso, centrales y ópticas, así como la integración de funciones de centros de datos. Las interfaces para Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express y RapidIO dan fe de la gran flexibilidad de la arquitectura AdvancedTCA®. Otro elemento fundamental de los sistemas es la elevada disponibilidad del 99,999 %.
Para que el sistema AdvancedTCA® descrito resulte aún más rentable, la PICMG® ha desarrollado el estándar AdvancedMC™ (Advanced Mezzanine Card). Los módulos AdvancedMC™ son pequeñas tarjetas que se conectan en paralelo sobre una «placa portadora» (una placa portadora con forma de tarjeta hija AdvancedTCA®) como aplicación mezzanine. La placa portadora solo incluye funciones de gestión, mientras que la aplicación propiamente dicha se implementa a través de los módulos AdvancedMC™.
MicroTCA® se basa ahora en el enfoque de insertar los módulos AdvancedMC™ directamente en el backplane. El objetivo es construir sistemas más pequeños y flexibles, independientes de las placas portadoras y de AdvancedTCA®. MicroTCA® está dirigido a aplicaciones que no requieren una potencia de cálculo tan elevada, pero en las que priman el ahorro de espacio y los bajos costes. De este modo, surgen nuevos campos de aplicación en los segmentos de gama media y baja, por ejemplo, en el procesamiento de imágenes, la tecnología médica o la tecnología de automatización.
Desde el punto de vista conceptual, AdvancedTCA® es una arquitectura escalable y potente que se caracteriza por su alta densidad funcional, disponibilidad y preparación para el futuro, y sobre cuya plataforma se pueden implementar numerosas aplicaciones orientadas al futuro. Entre sus características destacan las velocidades de datos escalables de varios Tbit/s, la compatibilidad con múltiples protocolos, la capacidad de integrar nuevos servicios, la convergencia de redes de acceso, centrales y ópticas, así como la integración de funciones de centros de datos. Las interfaces para Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express y RapidIO dan fe de la gran flexibilidad de la arquitectura AdvancedTCA®. Otro elemento fundamental de los sistemas es la elevada disponibilidad del 99,999 %.
Para que el sistema AdvancedTCA® descrito resulte aún más rentable, la PICMG® ha desarrollado el estándar AdvancedMC™ (Advanced Mezzanine Card). Los módulos AdvancedMC™ son pequeñas tarjetas que se conectan en paralelo sobre una «placa portadora» (una placa portadora con forma de tarjeta hija AdvancedTCA®) como aplicación mezzanine. La placa portadora solo incluye funciones de gestión, mientras que la aplicación propiamente dicha se implementa a través de los módulos AdvancedMC™.
MicroTCA® se basa ahora en el enfoque de insertar los módulos AdvancedMC™ directamente en el backplane. El objetivo es construir sistemas más pequeños y flexibles, independientes de las placas portadoras y de AdvancedTCA®. MicroTCA® está dirigido a aplicaciones que no requieren una potencia de cálculo tan elevada, pero en las que priman el ahorro de espacio y los bajos costes. De este modo, surgen nuevos campos de aplicación en los segmentos de gama media y baja, por ejemplo, en el procesamiento de imágenes, la tecnología médica o la tecnología de automatización.
Perspectiva del desarrollador
«Para aplicaciones MicroTCA®, ept ofrece conector de potencia de acuerdo con la especificación PICMG®. Los conector de ept cumplen los más altos estándares de calidad, lo que permite aumentar significativamente la fiabilidad de los sistemas MicroTCA®, y se ajustan a los requisitos de la PICMG».
Preguntas frecuentes: Preguntas y respuestas sobre MicroTCA
¿Qué intensidades de corriente se pueden transmitir con el módulo de alimentación «conector»? ¿Son compatibles los conectores MicroTCA®conector de ept con otros conectores del mercado?
¿Qué intensidades de corriente se pueden transmitir con el módulo de alimentación «conector»?
El conector «Powermodul» (conector) transmite hasta 12 amperios.
¿Son compatibles los conectores MicroTCA®conector de ept con otros conectores del mercado?
ept garantiza la total compatibilidad cruzada con todos los conectores MicroTCA® (conector) disponibles en el mercado que se hayan especificado según la norma PICMG ATCA 3.0 R2.0.
