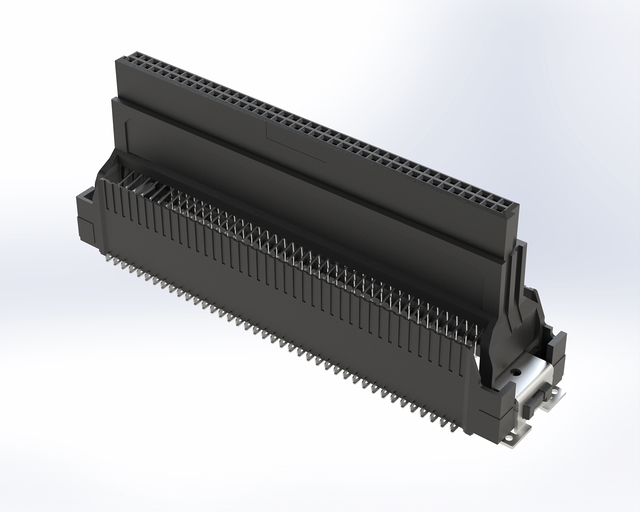

Float27: nuestra solución en el ámbito del flotado
Características principales
- Malla de 1,27 mm;
- distancia entre placas de 26,1 mm
- a 30,7 mm; tolerancia de ± 0,8 mm en las direcciones X e Y; superposición
- de contactos de hasta 2,4 mm en la dirección Z
Ventajas
- Alta resistencia a las vibraciones y a los
- golpes. Reducción de la tensión en la zona de conexión y en el punto de soldadura.
- Fuerzas de desplazamiento reducidas.

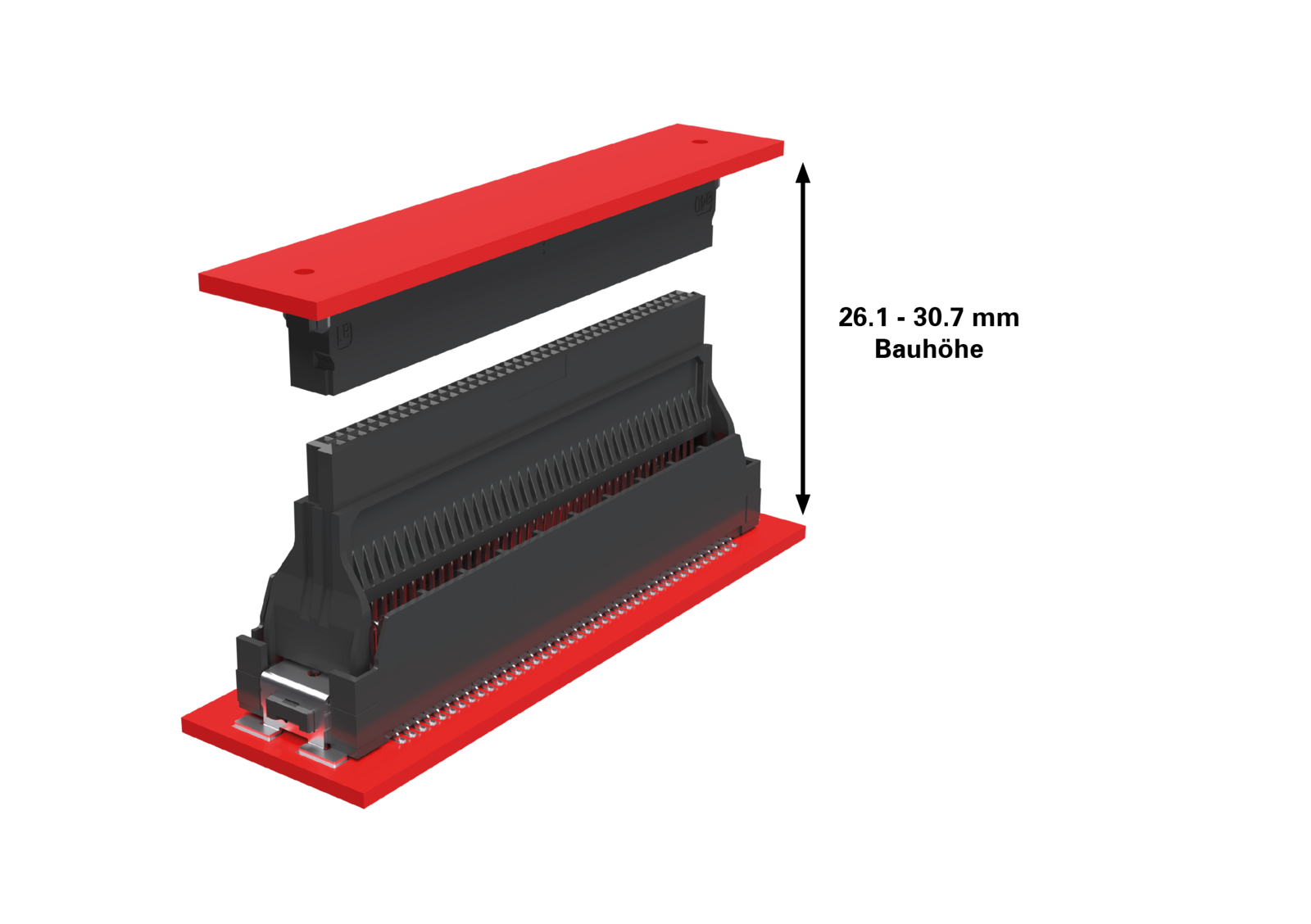

Float27: Resumen
conector hembra, recta
conector macho, recta
Regleta de cuchillas recta

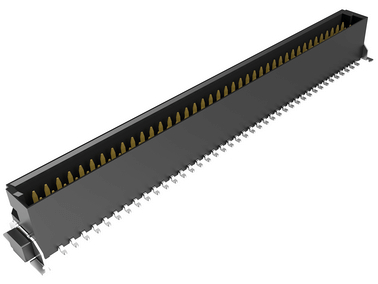

One27 Regleta de enchufes de perfil bajo Nº de artículo 413-52080-51

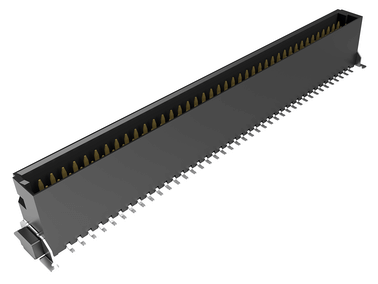

One27 Regleta de cuchillas de perfil medio Nº de artículo 413-53080-51

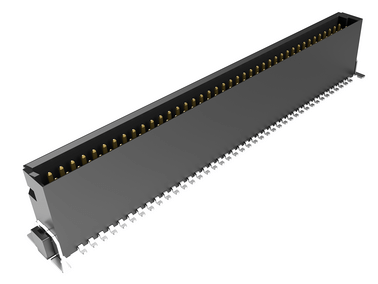

One27 Regleta de cuchillas de perfil alto Nº de artículo 403-54080-51
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?

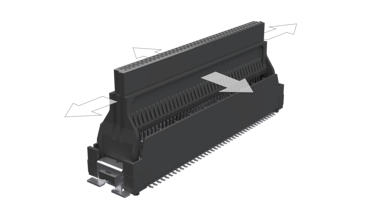

Características destacadas del conector flotante Float27 SMT
- Compensación de tolerancias
- de ± 0,8 mm en las direcciones X e Y
- durante el proceso de acoplamiento
- y una vez acoplado
Características técnicas del conector Float27
Resumen de detalles
para una conexión correcta entre las regletas de clavijas y las regletas deconector hembra
para compensar el desplazamiento central y el desalineación angular al enchufar
conexión resistente a la placa de circuito impreso
Acabado óptimo gracias a una colocación precisa
Soldadura fiable durante el procesamiento
Alta estabilidad y resistencia de la «unión soldada»
Resumen de detalles
para una conexión segura y fiable
Contacto fiable gracias al cierre del contacto sobre una superficie laminada y lisa
Alta fiabilidad gracias a una elevada «compensación de tolerancias»
para lograr una alta compensación de tolerancias
Conectores para placas de circuito impreso Float27
conectores SMT Float27 para placas de circuito impreso, con un paso de 1,27 mm y función flotante, ofrecen ahora precisamente eso y mucho más: gracias a su elevada compensación de tolerancias de hasta ± 0,8 mm, están predestinados para una gran variedad de aplicaciones que presentan cargas de choque y vibración extremadamente elevadas, deben salvar grandes distancias entre placas de circuito impreso y, además, se procesan de forma automatizada. Gracias a la combinación de la regleta de resortes Float27 con los distintos diseños de las regletas de clavijas One27, así como a un amplio rango de inserción, se puede cubrir prácticamente cualquier distancia entre placas de circuito impreso de entre 26,1 y 30,7 mm. Garantizamos una procesabilidad óptima de los conectores SMT para placas de circuito impreso gracias a una tolerancia de coplanaridad de tan solo 0,1 mm. Además, el contacto de resorte de doble rama permite una máxima robustez.
Pruebe los conectores Float27 y solicite sus muestras gratuitas.
Dominik Dotzer, director de producto de ept GmbH
Preguntas frecuentes: Preguntas y respuestas sobre los conectores para placas de circuito impreso SMT de Float27
¿Cómo se pueden procesar los SMT-conector para placas de circuito impreso de Float27?
El sistema de conectores Float27 se procesa mediante la tecnología de montaje en superficie (SMT) y, por lo tanto, se suelda directamente sobre las placas de circuito impreso. Los pivote de posicionamiento situados en la parte inferior de los conectores Float27 garantizan un posicionamiento exacto sobre la placa de circuito impreso. Además, ept garantiza una coplanaridad de los contactos de un máximo de 0,1 mm para asegurar una soldadura fiable durante el proceso de fabricación.
¿De qué formas se pueden conectar entre sí las placas de circuito impreso con los SMT-Steckverbindern Float27?
Gracias a la combinación con los diferentes conectores machos de la One27-familia de conectores, se pueden realizar conexiones entre placas de circuito impreso en disposiciones paralelas y acodadas.
¿Qué distancias entre placas de circuito impreso se pueden conseguir con los conectores Float27?
Con los conectores para PCB Float27 se puede alcanzar una distancia mínima entre placas (distancia entre placas) de 26,1 mm y una distancia máxima de 30,70 mm. Esto es posible, por un lado, gracias al amplio rango de sobrepaso de 2,4 mm. De este modo, las regletas de cuchillas y las regletas de resorte (conector hembra) pueden separarse hasta 1,5 mm y siguen garantizando un contacto óptimo y fiable.
¿Por qué el contacto entre la «Messer-Leiste» y la «conector hembra» en los conectores Float27 es especialmente fiable?

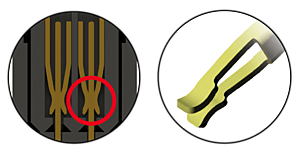

En los conectores Float27, el contacto se establece mediante un «contacto hembra» (contacto hembra) de doble rama que envuelve la «pin» (punta de contacto) de la «conector macho» (regleta de cuchillas). Además, el contacto se establece a través de la superficie lisa y laminada del «contacto hembra». De este modo, se descarta el desgaste de la superficie de contacto y la formación de virutas al enchufar los conectores Float27.
¿Para qué aplicaciones se utilizan los conectores para placas de circuito impreso (conector para PCB) Float27?
Los conectores Float27 (conector) son adecuados para todas las aplicaciones sometidas a fuertes impactos y vibraciones. La compensación de compensación de tolerancias mediante el meandro alivia la zona de soldadura, reduce la tensión en el punto de soldadura (unión soldada) y garantiza fuerzas de desplazamiento mínimas. Los conectores Float27 también son adecuados para un proceso de montaje automatizado o cuando se deben soldar varios conectores en una placa de circuito impreso. La función «flotante» compensa las tolerancias de fabricación hasta ± 0,8 mm.
¿Qué tolerancias compensan los conectores para placas de circuconector para PCB de Float27?

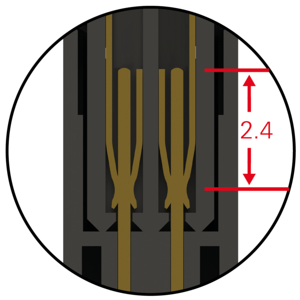

Los conector Float27 permiten una gran compensación de tolerancias. Así, al conectar las regletas de cuchillas y de conector hembra, así como en estado conectado, se permite una tolerancia de desplazamiento de ± 0,8 mm en los ejes longitudinal y transversal. Además, una recorrido de contacto de hasta 2,4 mm ofrece esta gran compensación de tolerancias también en la dirección Z.
¿Se puede realizar el control de la soldadura de los SMT conector Float27 en la placa de circuito impreso mediante inspección óptica automática (AOI)?
Sí, el diseño de los contactos de los conectores Float27 está pensado para una inspección óptica automática tras la soldadura. Los contactos de los conectores para placas de circuito impreso Float27 conector para PCB están dispuestos de forma escalonada, de modo que la inspección óptica automática pueda realizarse desde un solo lado.
¿Cumplen los conector para placas de circuito impreso de ept con la normativa RoHS?
La Directiva RoHS (Restricción del uso de determinadas sustancias peligrosas) regula la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Confirmamos que los conector Float27 de ept cumplen con la Directiva RoHS 2011/65/UE, tal y como se indica en el certificado RoHS. Encontrará más información en la sección RoHS y REACH.
