DIN 41612: Conectores para placas de circuito impreso (conector para PCB)
DIN 41612: Resumen
Productos DIN 41612DIN 41612 «conector para PCB» (conectores para placas de circuito impreso): la promesa de calidad de EPTNuestros conectores para placas de circuito impreso: ✓ fiables, ✓ resistentes, ✓ disponibles en numerosas variantesCaracterísticas del conector DIN 41612 para aplicaciones placa a placatecnología press-fit Tcom pressTipos de construcciónPerspectiva del desarrolladorPREGUNTAS FRECUENTESTestimonios
Características
- Posibilidad
- de diversas tecnologías de conexión. Contactos anticipados y retardados bajo pedido
- Precentrado
- Diferentes longitudes
- del terminal. Hasta 160 contactos por conector.
- Conectores disponibles
- con dos a cinco filas. Conectores con paso de 2,54 mm o 5,08 mm.
- Amplia gama de accesorios, como Shroud, board lock, codificación
- ; conector con interruptor para conexión
- en cadena homologado internacionalmente, p. ej., según UL
- ; transmisión de señales de hasta 1,5 A
- ; transmisión de corriente de hasta 5,6 A o 15 A
- ; los clips de fijación y las codificaciones proporcionan a los desarrolladores y usuarios mayor seguridad y una amplia variedad de posibilidades de aplicación.
Aplicaciones
- backplane-tarjeta hija, tecnología de 19 pulgadas de 19 pulgadas (VME)
- , «board-to-board», paralelo o apilado
- , alta corriente.
- Uso como conector periférico para interfaces externas desde el lado
- del cableado a distancias mayores mediante cable plano planos.
Filtros
conector hembra, recta
conector macho, recta
conector hembra 90°
conector macho 90°

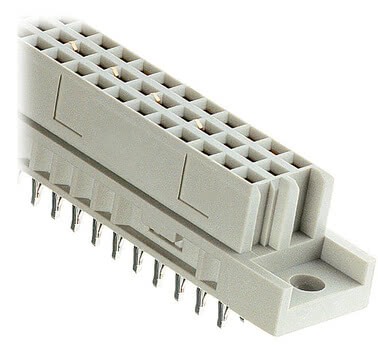

conector con contactos de conmutación

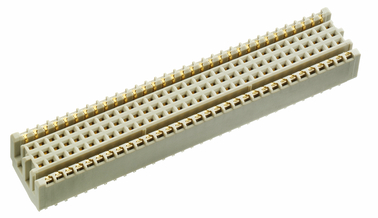

VME 64x
Conector de 64 pines DIN 41612 VME Nº de artículo 306-61067-12
Longitud de conexión: 4,6 mm, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, sin brida
En ángulo recto
Tecnología Press-fit
Resistente
Conector de 64 pines DIN 41612 VME Nº de artículo 306-62067-12
Longitud de conexión: 4,6 mm, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, Brida ANSI
En ángulo recto
Tecnología Press-fit
Resistente
Conector de 64 pines DIN 41612 VME Nº de artículo 306-67069-14
Longitud de conexión: 17 mm, con zona de conexión de grado 1, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, Brida ANSI
En ángulo recto
Tecnología Press-fit
Resistente
Conector de 64 pines DIN 41612 VME Nº de artículo 306-60067-12
Longitud de conexión: 4,6 mm, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, Brida DIN
En ángulo recto
Tecnología Press-fit
Resistente
Conector de 64 pines DIN 41612 VME Nº de artículo 306-65069-14
Longitud de conexión: 17 mm, con zona de conexión de grado 1, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, Brida DIN
En ángulo recto
Tecnología Press-fit
Resistente
Conector de 64 pines DIN 41612 VME Nº de artículo 306-66069-14
Longitud de conexión: 17 mm, con zona de conexión de grado 1, Número de polos: 160, Tecnología Press-fit, Nivel de calidad 1, sin brida
En ángulo recto
Tecnología Press-fit
Resistente
Accesorios
Codificación DIN 41612, tipos B y C Nº de artículo 104-19003
para los modelos B y C, evita que los módulos se conecten incorrectamente, 1 unidad equivale a 4 cuñas
DIN 41612 Cubierta C/R Nº de artículo 115-15302
para placas de circuito impreso de 3,2 mm de grosor, para postes de 17 mm de longitud, C/R
En ángulo recto
DIN 41612 Cubierta C/R Nº de artículo 115-15401
para placas de circuito impreso de 2,4 mm de grosor, para postes de 13 mm de longitud, C/R
En ángulo recto
DIN 41612 Cubierta C/R Nº de artículo 115-15301
para placas de circuito impreso de 2,4 mm de grosor, para postes de 17 mm de longitud, C/R
En ángulo recto
DIN 41612 Cubierta C/R Nº de artículo 115-15402
para placas de circuito impreso de 3,2 mm de grosor, para postes de 13 mm de longitud, C/R
En ángulo recto
La cubierta DIN 41612 se mueve con dificultad Nº de artículo 115-15405
para placas de circuito impreso de 3,2 mm de grosor, para postes de 13 mm de longitud, El C/R funciona con dificultad
En ángulo recto
DIN 41612: cubierta de difícil manejo sin brida Nº de artículo 115-15408
para placas de circuito impreso de 3,2 mm de grosor, para postes de 13 mm de longitud, C/R de movimiento duro, sin brida
En ángulo recto
DIN 41612, cubierta C/R con tuerca Nº de artículo 115-15701
para placas de circuito impreso de 3,2 mm de grosor, para postes de 13 mm de longitud, C/R con tuerca
En ángulo recto
DIN 41612, cubierta C/R con tuerca Nº de artículo 115-15702
para placas de circuito impreso de 3,2 mm de grosor, para postes de 17 mm de longitud, C/R con tuerca
En ángulo recto

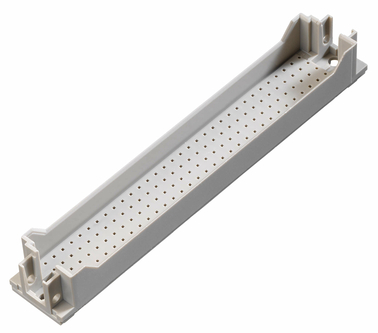

DIN 41612 Carcasa VME Nº de artículo 315-15401
para placas de circuito impreso de 3,4 mm de grosor, Longitud del poste: 17 mm, x = 6 mm
En ángulo recto
DIN 41612 Carcasa VME Nº de artículo 315-15402
para placas de circuito impreso de 4,6 mm de grosor, Longitud del poste: 17 mm, x = 4,8 mm
En ángulo recto

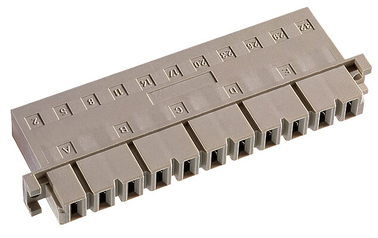

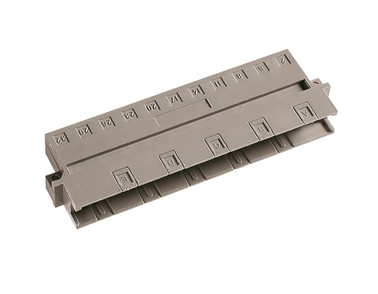

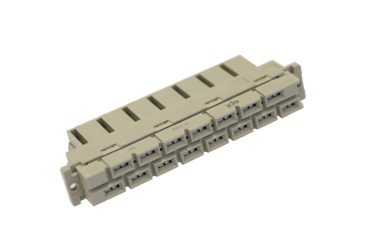

Codificación DIN 41612, modelos H11 y H15 Nº de artículo 114-30000
Lengüeta de plástico para la codificación
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
DIN 41612 «conector para PCB» (conectores para placas de circuito impreso): la promesa de calidad de EPT
Personalizado e individualizado
: las distancias cortas, los tiempos de respuesta rápidos y el hecho de contar con los mismos interlocutores experimentados a lo largo de los años le garantizan una alta calidad de la información, así como un ahorro de tiempo y costes.
Por supuesto, en ept siempre nos alegramos de recibirle en cualquiera de nuestras plantas.
: las distancias cortas, los tiempos de respuesta rápidos y el hecho de contar con los mismos interlocutores experimentados a lo largo de los años le garantizan una alta calidad de la información, así como un ahorro de tiempo y costes.
Por supuesto, en ept siempre nos alegramos de recibirle en cualquiera de nuestras plantas.
Fiable y rápido
: ept combina una fiabilidad y estabilidad consolidadas a lo largo de muchos años con una gran flexibilidad, gracias a su amplia independencia de los proveedores y a su propio departamento de fabricación de matricería. Para usted, esto se traduce en un «time to market» más corto, respuestas rápidas y claras a sus preguntas, así como un control autónomo y flexible de las prioridades.
: ept combina una fiabilidad y estabilidad consolidadas a lo largo de muchos años con una gran flexibilidad, gracias a su amplia independencia de los proveedores y a su propio departamento de fabricación de matricería. Para usted, esto se traduce en un «time to market» más corto, respuestas rápidas y claras a sus preguntas, así como un control autónomo y flexible de las prioridades.
Excelente calidad
global La tasa de fallos en campo más baja del mercado y la elevada «cumplimiento de los plazos de entrega» (cumplimiento de los plazos de entrega) le garantizan un bajo riesgo de averías y evitan costosas paradas de línea. Esta afirmación se ve respaldada por un sistema de gestión de la calidad y medioambiental eficaz, certificado según las normas ISO 9001, ISO 14001 y TS 16949.
La fabricación propia con herramientas propias, así como el departamento interno de egalvanoplastia, garantizan una alta calidad del producto y unos controles continuos y fiables.
global La tasa de fallos en campo más baja del mercado y la elevada «cumplimiento de los plazos de entrega» (cumplimiento de los plazos de entrega) le garantizan un bajo riesgo de averías y evitan costosas paradas de línea. Esta afirmación se ve respaldada por un sistema de gestión de la calidad y medioambiental eficaz, certificado según las normas ISO 9001, ISO 14001 y TS 16949.
La fabricación propia con herramientas propias, así como el departamento interno de egalvanoplastia, garantizan una alta calidad del producto y unos controles continuos y fiables.
Nuestros conectores para placas de circuito impreso: ✓ fiables, ✓ resistentes, ✓ disponibles en numerosas variantes
Los conectores para placas de circuito impreso (conector para PCB) de la norma DIN 41612 son conectores industriales de alta calidad que han demostrado su eficacia en miles de aplicaciones y llevan más de 50 años en uso.
Robustos
: los conectores para placas de circuito impreso (conector) DIN 41612 pueden resistir incluso condiciones ambientales adversas, como golpes, vibraciones, gases nocivos y mucho más. Gracias a nuestras tecnologías de contacto especiales, ofrecen un acabado sólido y altas tolerancias en el contacto y el acoplamiento. En cuanto al procesamiento, puede elegir entre la técnica de inserción a presión (tecnología press-fit), la técnica de soldadura (versión para soldar), la soldadura manual (Händlöt), el WireWrap, Faston, el sistema de corte y sujeción para cables planos (cable plano) o THRT.
: los conectores para placas de circuito impreso (conector) DIN 41612 pueden resistir incluso condiciones ambientales adversas, como golpes, vibraciones, gases nocivos y mucho más. Gracias a nuestras tecnologías de contacto especiales, ofrecen un acabado sólido y altas tolerancias en el contacto y el acoplamiento. En cuanto al procesamiento, puede elegir entre la técnica de inserción a presión (tecnología press-fit), la técnica de soldadura (versión para soldar), la soldadura manual (Händlöt), el WireWrap, Faston, el sistema de corte y sujeción para cables planos (cable plano) o THRT.
Fiabilidad
: nuestros conectores para placas de circuito impreso con la tecnología press-fit de inserción a presión Tcom press® presentan la tasa de fallos en campo más baja del mercado. En combinación con una elevada cumplimiento de los plazos de entrega, le garantizamos un bajo riesgo de averías y la prevención de costosas paradas de línea. Acordaremos con usted las fechas de entrega para los envíos que realicemos directamente. En caso de que se produzcan retrasos en la entrega debido a circunstancias externas, le informaremos lo antes posible y acordaremos una nueva fecha de entrega. Para pedidos realizados a través de nuestros socios, póngase en contacto directamente con el socio correspondiente.
: nuestros conectores para placas de circuito impreso con la tecnología press-fit de inserción a presión Tcom press® presentan la tasa de fallos en campo más baja del mercado. En combinación con una elevada cumplimiento de los plazos de entrega, le garantizamos un bajo riesgo de averías y la prevención de costosas paradas de línea. Acordaremos con usted las fechas de entrega para los envíos que realicemos directamente. En caso de que se produzcan retrasos en la entrega debido a circunstancias externas, le informaremos lo antes posible y acordaremos una nueva fecha de entrega. Para pedidos realizados a través de nuestros socios, póngase en contacto directamente con el socio correspondiente.
Gran variedad de modelos Con 12 formas básicas y 25 variantes,
ofrecemos prácticamente la gama completa de conectores industriales DIN 41612. Ya se trate de conectores de resorte (conector hembra), de cuchilla (conector macho), de interruptor (conector con contactos de conmutación), VME64x o variantes de corte y sujeción (Schneidklemm); nuestros conectores para placas de circuito impreso DIN 41612 y conectores para placas son muy versátiles y altamente fiables. Si necesita otros conectores para placas de circuito impreso DIN 41612, podemos proporcionarle otras variantes en un breve plazo de tiempo previa solicitud.
ofrecemos prácticamente la gama completa de conectores industriales DIN 41612. Ya se trate de conectores de resorte (conector hembra), de cuchilla (conector macho), de interruptor (conector con contactos de conmutación), VME64x o variantes de corte y sujeción (Schneidklemm); nuestros conectores para placas de circuito impreso DIN 41612 y conectores para placas son muy versátiles y altamente fiables. Si necesita otros conectores para placas de circuito impreso DIN 41612, podemos proporcionarle otras variantes en un breve plazo de tiempo previa solicitud.
Disponibilidad
: Somos, en gran medida, independientes de los proveedores. Nuestro propio departamento de fabricación de matricería nos permite ofrecer fiabilidad y estabilidad a largo plazo con una gran flexibilidad. De este modo, se beneficia de un «tiempo de comercialización» más rápido. Nuestro servicio de atención al cliente responde a sus preguntas de forma rápida y fiable.
: Somos, en gran medida, independientes de los proveedores. Nuestro propio departamento de fabricación de matricería nos permite ofrecer fiabilidad y estabilidad a largo plazo con una gran flexibilidad. De este modo, se beneficia de un «tiempo de comercialización» más rápido. Nuestro servicio de atención al cliente responde a sus preguntas de forma rápida y fiable.
Fabricado en la UE
. La fabricación propia con herramientas propias, así como el proceso de egalvanoplastia interno, garantizan una alta calidad del producto y unos controles continuos y fiables. Nuestros conectores industriales DIN 41612 se fabrican en Alemania y en la República Checa.
. La fabricación propia con herramientas propias, así como el proceso de egalvanoplastia interno, garantizan una alta calidad del producto y unos controles continuos y fiables. Nuestros conectores industriales DIN 41612 se fabrican en Alemania y en la República Checa.
Certificaciones
: EPT cuenta con las certificaciones ISO 9001, ISO 14001 y TS 16949. Aquí encontrará nuestras certificaciones, homologaciones e informes de ensayo para EE. UU. y Canadá, así como la normativa RoHS, REACH, POP, el reciclaje y nuestros cuestionarios sobre «minerales de conflicto» (minerales de zonas en conflicto).
: EPT cuenta con las certificaciones ISO 9001, ISO 14001 y TS 16949. Aquí encontrará nuestras certificaciones, homologaciones e informes de ensayo para EE. UU. y Canadá, así como la normativa RoHS, REACH, POP, el reciclaje y nuestros cuestionarios sobre «minerales de conflicto» (minerales de zonas en conflicto).

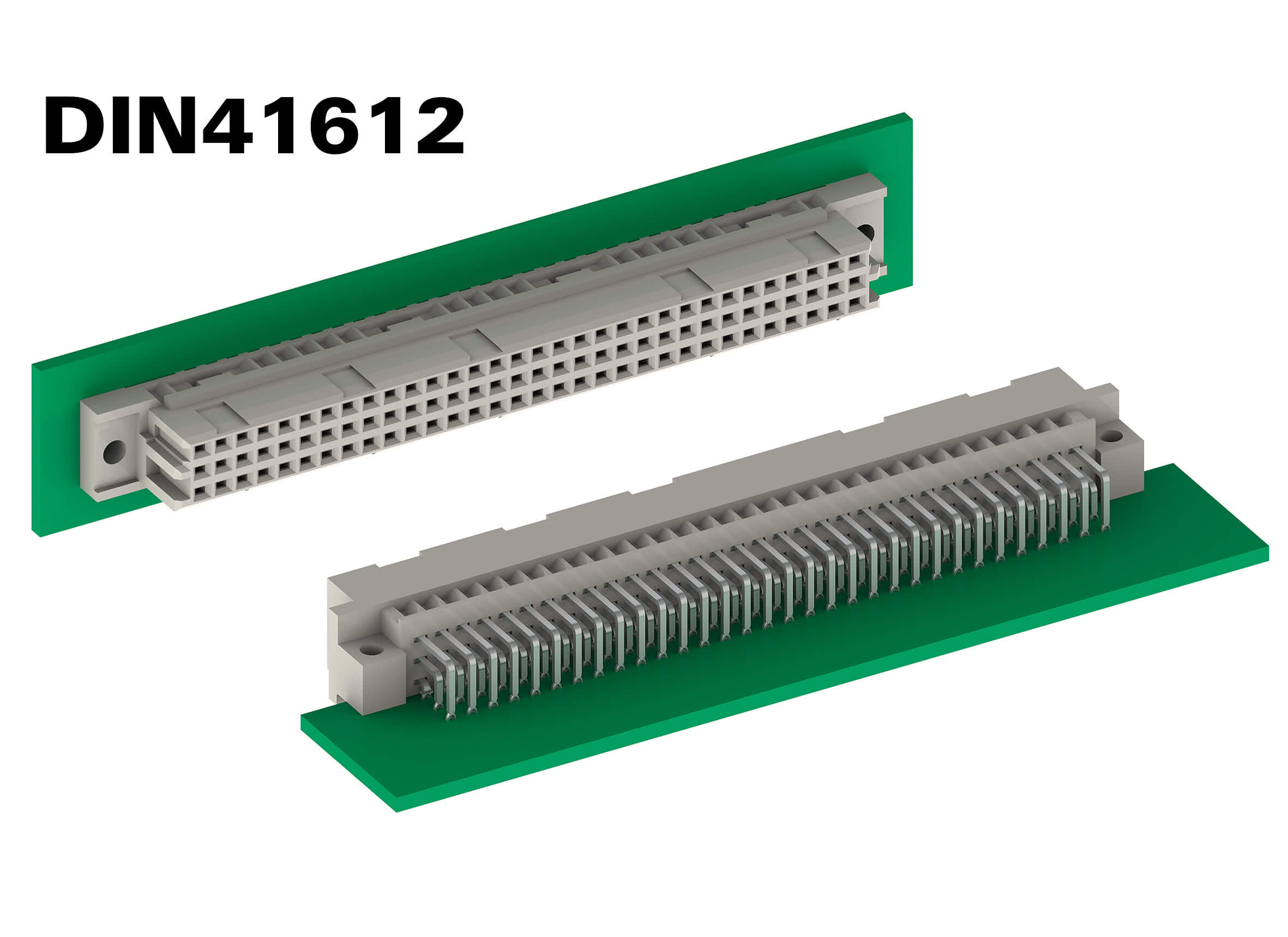

Características del conector DIN 41612 para aplicaciones placa a placa
El conector DIN 41612 sigue estando muy extendido, sobre todo como conector industrial. Así, por ejemplo, el bus VME, disponible en el mercado desde hace más de 35 años, se basa en conectores DIN. De este modo, ha logrado afianzarse en el sector de los ordenadores industriales y sigue utilizándose incluso en nuevos desarrollos. La gran variedad de tipos de construcción y tecnologías de conexión (tecnología press-fit, soldadura por inmersión, soldadura manual, conexión enrollada (wire wrap), crimpado y THR) de los conectores DIN cubre un amplio espectro de aplicaciones. Además, su diseño robusto y fiable garantiza que estos conectores para PCB sigan teniendo futuro. Hoy en día, los conectores DIN 41612 se utilizan tanto en aplicaciones de transmisión de señales como en la transmisión de corrientes más elevadas. Y esto en todos los ámbitos de la electrónica industrial: desde la tecnología de control, pasando por los controles de motores, hasta los ordenadores industriales.
Más información sobre los Leiterplatten-conector para placas de circuito impreso DIN 41612:
Más información sobre los Leiterplatten-conector para placas de circuito impreso DIN 41612:
Productos DIN 41612DIN 41612 «conector para PCB» (conectores para placas de circuito impreso): la promesa de calidad de EPTNuestros conectores para placas de circuito impreso: ✓ fiables, ✓ resistentes, ✓ disponibles en numerosas variantesCaracterísticas del conector DIN 41612 para aplicaciones placa a placatecnología press-fit Tcom pressTipos de construcciónPerspectiva del desarrolladorPREGUNTAS FRECUENTESTestimonios
Resumen de detalles
Resumen de detalles

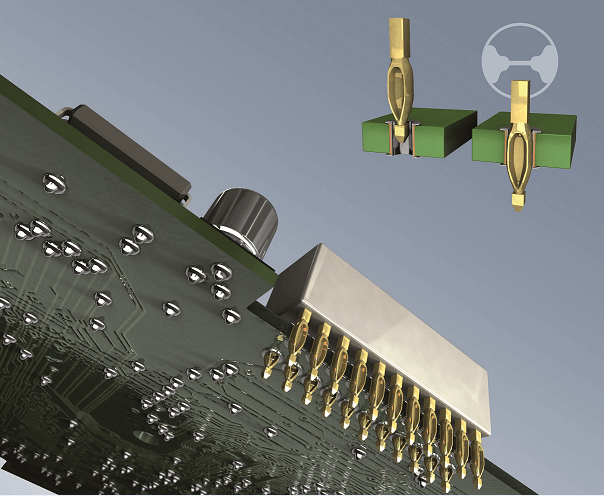

tecnología press-fit: Tcom press de ept
Ante la creciente miniaturización de los conjuntos y la mayor densidad de componentes en las placas de circuito impreso, se recurre cada vez más a la «tecnología press-fit» (técnica de conexión press-fit) sin soldadura. Las conexiones press-fit se crean introduciendo a presión una clavija (pin) de un conector en un orificio de la placa de circuito impreso con pasamontajes. La orificio metalizado permite establecer una conexión eléctrica entre capas opuestas de la placa de circuito impreso. Para ello, se perfora un orificio a través de la placa y se aplica cobre como material de soporte.
La conexión se realiza mediante una fuerza definida y controlada, lo que supone una enorme ventaja para garantizar una calidad constante y un procesamiento rápido y sin problemas. La particularidad: el pin press-fit tiene una diagonal mayor que el diámetro del orificio de la placa de circuito impreso. La flexibilidad reside en la zona press-fit.
Las herramientas de inserción permiten insertar varios conector al mismo tiempo. A diferencia de la soldadura, las placas de circuito impreso no sufren estrés térmico durante el proceso. Entre el pin press-fit y la pared del orificio se crea una unión estanca a los gases, duradera y con buena conductividad mecánica y eléctrica, con una baja resistencia de contacto.
La conexión se realiza mediante una fuerza definida y controlada, lo que supone una enorme ventaja para garantizar una calidad constante y un procesamiento rápido y sin problemas. La particularidad: el pin press-fit tiene una diagonal mayor que el diámetro del orificio de la placa de circuito impreso. La flexibilidad reside en la zona press-fit.
Las herramientas de inserción permiten insertar varios conector al mismo tiempo. A diferencia de la soldadura, las placas de circuito impreso no sufren estrés térmico durante el proceso. Entre el pin press-fit y la pared del orificio se crea una unión estanca a los gases, duradera y con buena conductividad mecánica y eléctrica, con una baja resistencia de contacto.
Ventajas del conector DIN 41612 gracias a la tecnología press-fit Tcom press®
- Conexión eléctrica, mecánica, estanca al gas, resistente
- a la corrosión y de baja resistencia. Elevada fuerza de
- sujeción. Sin errores de soldadura, residuos de fundente ni similares.
- No requiere lavado adicional
- Sin estrés térmico para la placa Euro. Sin estrés
- térmico para los componentes
- electrónicos. Se puede reciclar simplemente
- extrayéndola. Proceso de montaje eficiente y económico. Posibilidad
- de montar componentes en ambas caras de la placa de circuito impreso.
contacto retardado adelantado y retrasado en el conector DIN 41612
La familia familia de conectores DIN 41612/IEC 60603-2 consta de 12 tipos básicos con variantes complementarias. Para los DIN-conector tipos B, C, R, D y E, se pueden utilizar contactos machos con conexión anticipada en 0,8 mm o 1,0 mm en cualquier posición de las filas a, b, c, d y e. Para las «tipo» F y G son posibles conexiones anticipadas de 1,3 mm.
¿Por qué utilizar un contacto anticipado o retardado?
Los contactos anticipados y retardados se utilizan en ingeniería eléctrica para evitar picos de tensión y, con ello, la sobretensión. Con estos contactos, la conexión se establece en primer lugar o en último lugar, y también se interrumpe en primer lugar o en último lugar.
¿Necesita un conector con contactos anticipados y retardados?
No hay problema. Disponemos de cargas especiales de contactos para los tipos DIN B, C, R, D, E, F y G. El contacto anticipado puede colocarse en cualquier posición deseada.
Póngase en contacto con nosotros »
¿Por qué utilizar un contacto anticipado o retardado?
Los contactos anticipados y retardados se utilizan en ingeniería eléctrica para evitar picos de tensión y, con ello, la sobretensión. Con estos contactos, la conexión se establece en primer lugar o en último lugar, y también se interrumpe en primer lugar o en último lugar.
¿Necesita un conector con contactos anticipados y retardados?
No hay problema. Disponemos de cargas especiales de contactos para los tipos DIN B, C, R, D, E, F y G. El contacto anticipado puede colocarse en cualquier posición deseada.
Póngase en contacto con nosotros »
Conectores para placas DIN 14162: tipos
conector de señal en paso 2,54 mm
DIN 41612 tipo B, Q + DIN 41612 tipo C, R
La tipo B de dos filas y el tipo C de la norma DIN 41612 de tres filas constan de un conector macho acodado y un conector hembra recto de resortes y conector hembra para PCB. Si se necesitan conectores machos rectos y conectores hembras acodados, se dispone de la tipo Q de dos filas y la tipo R de tres filas.
Las cuatro series están disponibles en versiones de media y un tercio de ancho. Como variantes de conexión se puede elegir entre la técnica de inserción a presión, la de soldadura por ola y la THR.
Dado que los tipos B y Q, así como C y R, pueden combinarse, existe la posibilidad de conectar placas de circuito impreso entre sí en un ángulo de 90°, en paralelo o incluso en horizontal.

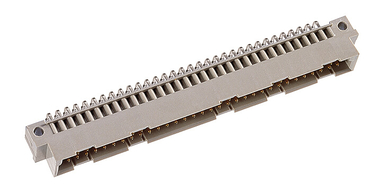

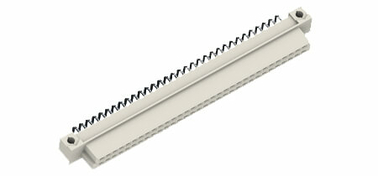

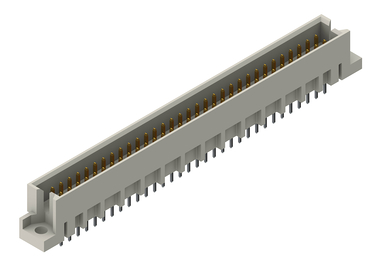

Conectores DIN 41612 - tipo B + Q:
- tipo B: regleta acodada de cuchillas, regleta conector macho
recta - tipo Q: regleta acodada de cuchillas, regleta conector hembra recta
- 64
contactos - Longitud: 95 mm, anchura: 8,6 mm

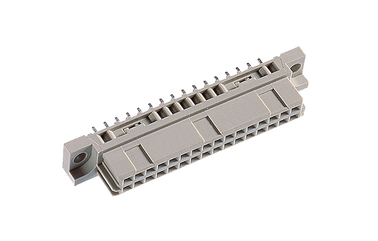

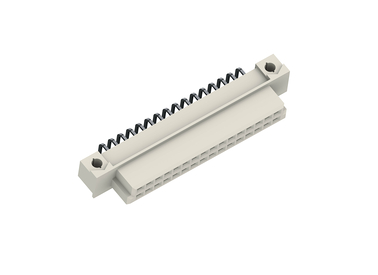

Conectores DIN 41612 - tipo B/2 + Q/2:
- tipo B: regleta de cuchillas en ángulo,
regleta de resortes recta - tipo Q: regleta de cuchillas recta,
regleta de resortes en ángulo - 32
contactos - Longitud: 55 mm, anchura: 8,6 mm

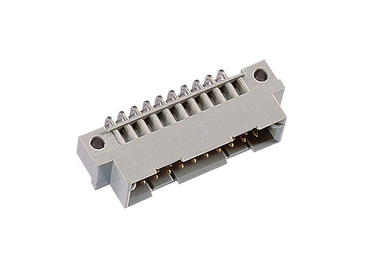

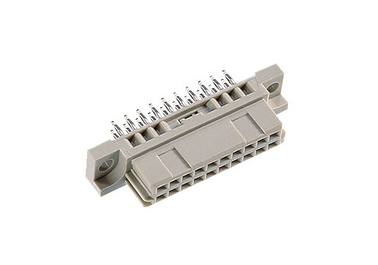

Conectores DIN 41612 - tipo B/3 + Q/3:
- tipo B: regleta acodada, regleta conector hembra
recta - tipo Q: regleta acodada, regleta conector hembra
recta - 20
contactos - Longitud: 39 mm, anchura: 8,6 mm

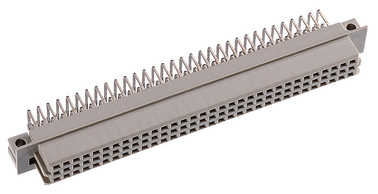

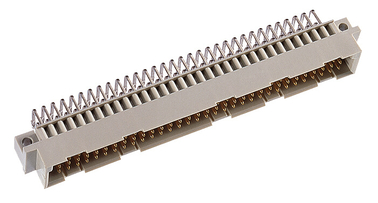

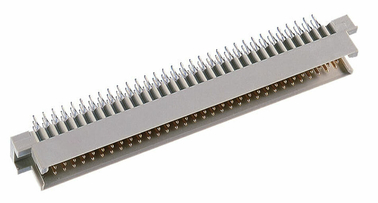

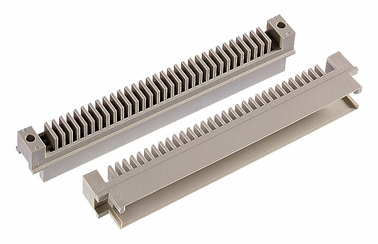

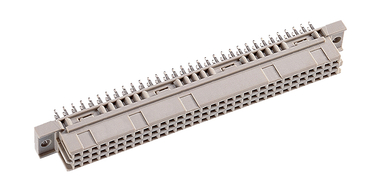

Conector DIN 41612 - tipo C + R:
- tipo C: regleta acodada, regleta conector hembra
recta - tipo R: regleta acodada, regleta conector hembra recta
- 96
contactos - Longitud: 95 mm, anchura: 11 mm

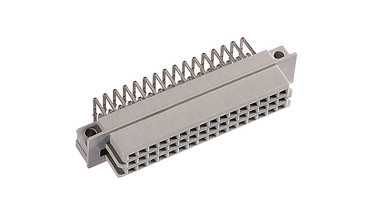

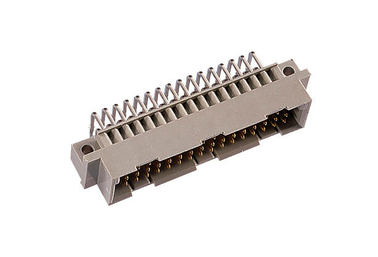

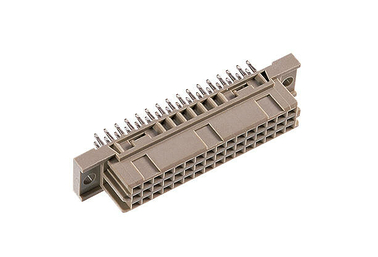

Conector DIN 41612 - tipo C/2 + R/2:
- tipo C: conector macho acodada, conector hembra
recta - tipo R: conector macho recta, conector hembra
acodada - 48
contactos - Longitud: 55 mm, anchura: 11 mm

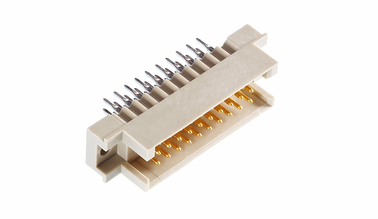

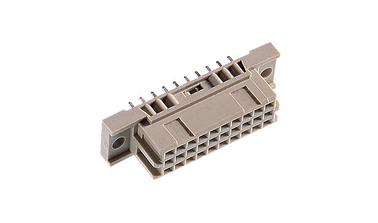

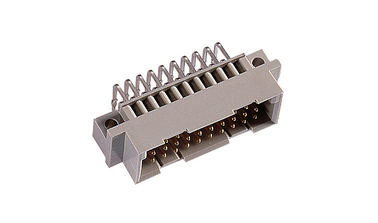

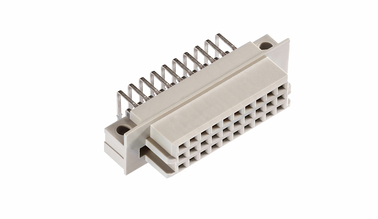

Conector DIN 41612 - tipo C/3 + R/3:
- tipo C: regleta acodada,
regleta de resortes recta - tipo R: regleta acodada,
regleta de resortes recta - 30
contactos - Longitud: 39 mm, anchura: 11 mm
Con todos los tipos tipo mencionados se pueden transmitir corrientes de funcionamiento de hasta 1,6 A a 20 °C.
Los conectores de señal DIN (conector de señal) se utilizan con frecuencia en el ámbito de las tecnologías de la información (TI) para conectar tarjeta enchufable a backplane de bus.
Las cuatro series están disponibles en versiones de media y un tercio de ancho. Como variantes de conexión se puede elegir entre la técnica de inserción a presión, la de soldadura por ola y la THR.
Dado que los tipos B y Q, así como C y R, pueden combinarse, existe la posibilidad de conectar placas de circuito impreso entre sí en un ángulo de 90°, en paralelo o incluso en horizontal.
Conectores DIN 41612 - tipo B + Q:
- tipo B: regleta acodada de cuchillas, regleta conector macho
recta - tipo Q: regleta acodada de cuchillas, regleta conector hembra recta
- 64
contactos - Longitud: 95 mm, anchura: 8,6 mm
Conectores DIN 41612 - tipo B/2 + Q/2:
- tipo B: regleta de cuchillas en ángulo,
regleta de resortes recta - tipo Q: regleta de cuchillas recta,
regleta de resortes en ángulo - 32
contactos - Longitud: 55 mm, anchura: 8,6 mm
Conectores DIN 41612 - tipo B/3 + Q/3:
- tipo B: regleta acodada, regleta conector hembra
recta - tipo Q: regleta acodada, regleta conector hembra
recta - 20
contactos - Longitud: 39 mm, anchura: 8,6 mm
Conector DIN 41612 - tipo C + R:
- tipo C: regleta acodada, regleta conector hembra
recta - tipo R: regleta acodada, regleta conector hembra recta
- 96
contactos - Longitud: 95 mm, anchura: 11 mm
Conector DIN 41612 - tipo C/2 + R/2:
- tipo C: conector macho acodada, conector hembra
recta - tipo R: conector macho recta, conector hembra
acodada - 48
contactos - Longitud: 55 mm, anchura: 11 mm
Conector DIN 41612 - tipo C/3 + R/3:
- tipo C: regleta acodada,
regleta de resortes recta - tipo R: regleta acodada,
regleta de resortes recta - 30
contactos - Longitud: 39 mm, anchura: 11 mm
Con todos los tipos tipo mencionados se pueden transmitir corrientes de funcionamiento de hasta 1,6 A a 20 °C.
Los conectores de señal DIN (conector de señal) se utilizan con frecuencia en el ámbito de las tecnologías de la información (TI) para conectar tarjeta enchufable a backplane de bus.
Señal y alimentación (30 A) en un conector

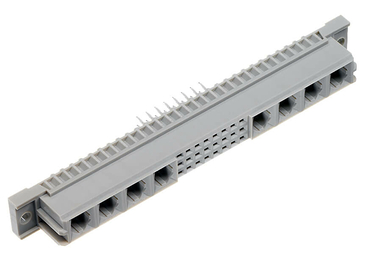

para placas de circuito impreso DIN 41612, tipo M

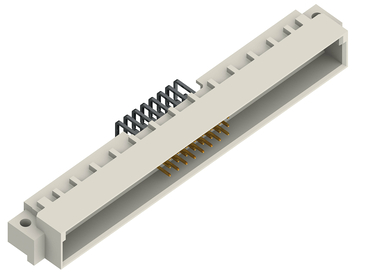

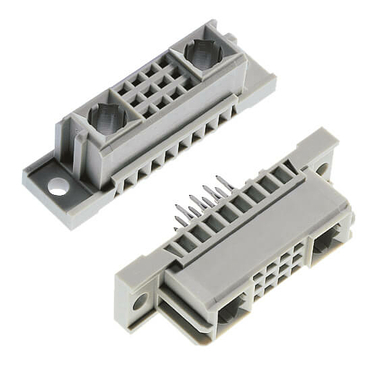

El tipo M ofrece contactos de alta corriente- y de señal en un mismo conector. La regleta recta conector hembra- y la regleta acodada conector macho- pueden equiparse, a elección, con 6 contactos de señal y 10 contactos coaxiales, o bien con 24/8, 42/6, 60/4 y 78/2. Además, la regleta de la serie M también está disponible en las versiones M/2 – 30/2 y M/3 – 12/2.
Esta variante de conector para placas de circuito impreso se utiliza, por ejemplo, en sistemas de control para instalaciones de llenado.
Esta variante de conector para placas de circuito impreso se utiliza, por ejemplo, en sistemas de control para instalaciones de llenado.
paso 5,08 mm – Potencia (5,6 A)
DIN 41612 tipo D, E + DIN 41612 tipo F, G + DIN 41612 tipo F plana, G plana

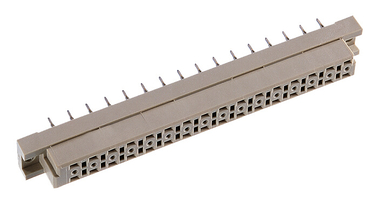

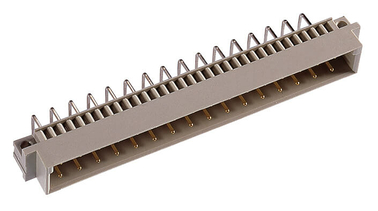

Quien desee transmitir corrientes de hasta 5,6 A puede recurrir a la norma DIN 41612, tipo D de dos filas, y a la norma DIN 41612, tipo E de tres filas. Ambas variantes tienen una paso de 5,08 mm. De serie, la conector macho de cuchillas está acodado y la conector hembra de resortes es recta.

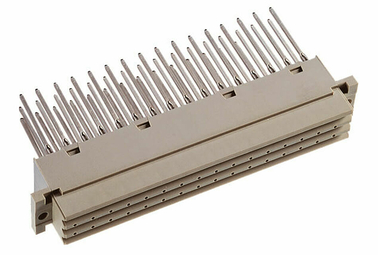

Los conectores para placas de circuito impreso DIN 41612 tipo F (de tres filas) y DIN 41612 tipo G (de cuatro filas) están pensados para la misma aplicación, pero presentan un diseño más robusto. En ambos tipos de conector para PCB-Typen, la conector hembra para PCB está disponible, además de en la altura estándar, en una variante más baja. De este modo, se pueden adaptar a diferentes distancias entre placas de circuito impreso.
Las «tipo» F y G de la norma DIN 41612 se utilizan principalmente en el sector ferroviario.
tipo D (tipo D)
:- 32
contactos- 2 filas

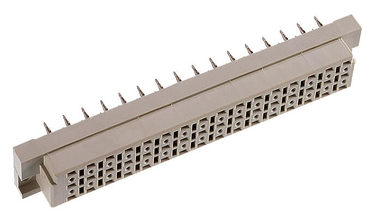

tipoa E (tipo E)
:- 48 contactos-
2 filas

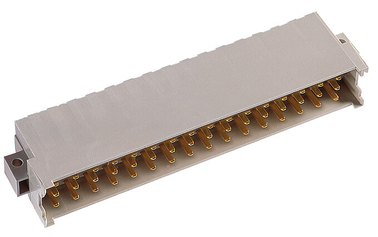

tipoa F (tipo F)
:- 48 contactos-
3 filas

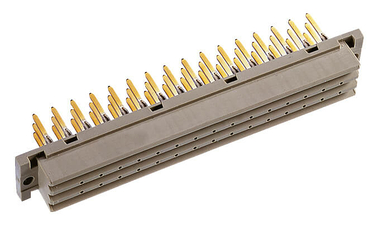

tipoa F plana
:- 48
contactos- 3 filas

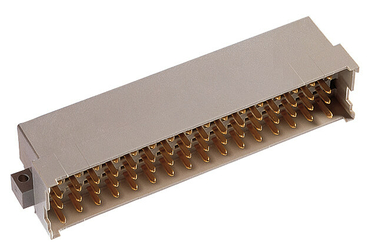

tipoa G (tipo G)
:- 64
contactos- 4 filas

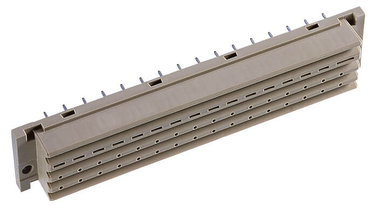

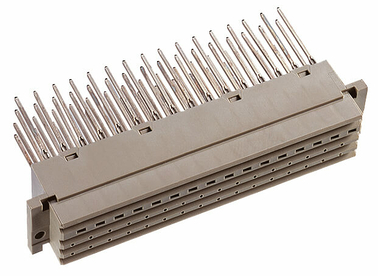

tipoa G plana
:- 64
contactos- 4 filas
Los conectores para placas de circuito impreso DIN 41612 tipo F (de tres filas) y DIN 41612 tipo G (de cuatro filas) están pensados para la misma aplicación, pero presentan un diseño más robusto. En ambos tipos de conector para PCB-Typen, la conector hembra para PCB está disponible, además de en la altura estándar, en una variante más baja. De este modo, se pueden adaptar a diferentes distancias entre placas de circuito impreso.
Las «tipo» F y G de la norma DIN 41612 se utilizan principalmente en el sector ferroviario.
tipo D (tipo D)
:- 32
contactos- 2 filas
tipoa E (tipo E)
:- 48 contactos-
2 filas
tipoa F (tipo F)
:- 48 contactos-
3 filas
tipoa F plana
:- 48
contactos- 3 filas
tipoa G (tipo G)
:- 64
contactos- 4 filas
tipoa G plana
:- 64
contactos- 4 filas
paso de 5,08 mm con conexión Faston de 15
A DIN 41612 H11, DIN 41612 H15, tipo mixto DIN 41612 H7/F24

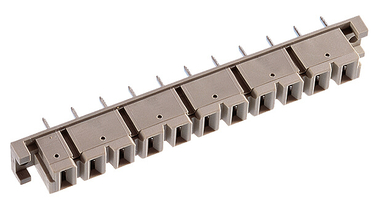

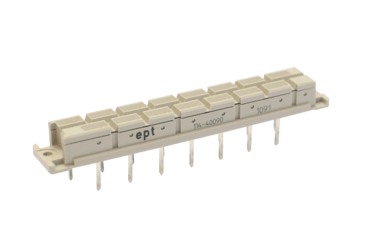

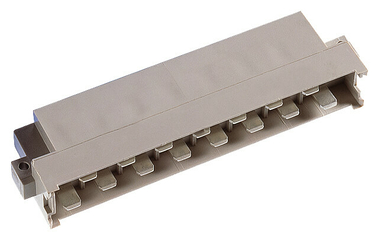

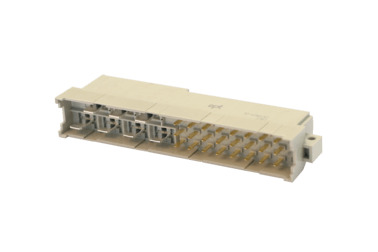

Para una conexión Faston, necesitará DIN 41612 H11, DIN 41612 H15 o el tipo mixto DIN 41612 H7/F24. Las regletas de resorte (conector hembra) de los modelos H11 y H15 están disponibles en dos alturas diferentes. El H7/F25 es un conector interesante. Cuenta con 7 conexiones Faston (15 A) y 24 contactos de alimentación (5,6 A).
Regletas de placa base
VME 64x para sistemas de bus multiusuario Vita
Una particularidad de la serie DIN 41612 es la regleta de contactos VME64x de 5 filas. Con 160 contactos, esta regleta de contactos está disponible en 3 variantes diferentes y 2 longitudes de contacto, mediante la tecnología press-fit. La versión actual de VME64 ofrece un ancho de bus de 64 bits.
La «conector hembra» VME64x según la norma DIN 41612 se utiliza, entre otros ámbitos, en la aviación, la industria aeroespacial y la industria de defensa.
La «conector hembra» VME64x según la norma DIN 41612 se utiliza, entre otros ámbitos, en la aviación, la industria aeroespacial y la industria de defensa.
Conector DIN
41612 para conexión en cadena
Muchos sistemas de bus en la tecnología de automatización se conectan según el principio «Daisy Chain». El encadenamiento de líneas de señal a través de varias placas de módulos en serie es un procedimiento habitual. Sin embargo, si se retiran placas de módulos individuales, es necesario colocar puentes. Este problema se puede resolver de forma más elegante mediante conectores con interruptor. Al retirar la «tarjeta hija», el contacto se cortocircuita automáticamente, por lo que no es necesario colocar puentes innecesariamente.
Resumen de modelos
DIN 41612 tipo B, B/2,
B/3• Estándar (X): 4,9•
conexión anticipada (Y) + 1,0 mm: 5,9•
conexión retardada (Y) -0,8 mm: 4,1
B/3• Estándar (X): 4,9•
conexión anticipada (Y) + 1,0 mm: 5,9•
conexión retardada (Y) -0,8 mm: 4,1
DIN 41612 tipo C, C/2,
C/3• Norma (X): 4,
9• conexión anticipada (Y) + 1,0 mm: 5,9•
conexión retardada (Y) -0,8 mm: 4,1
C/3• Norma (X): 4,
9• conexión anticipada (Y) + 1,0 mm: 5,9•
conexión retardada (Y) -0,8 mm: 4,1

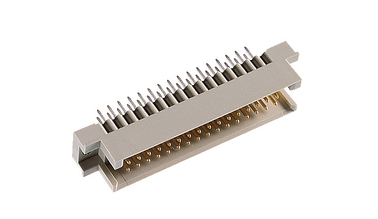

DIN 41612 tipo R, R/2, R/3
lado de acoplamiento
• Estándar (X): 4,
9• conexión anticipada (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
conexión retardada (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
lado de conexión
• Estándar (X): 13,
0• conexión anticipada (Y) + 0,8 mm: 13,
8• conexión retardada (Y) -0,4 mm: 12,6 | -0,8: 12,2
lado de acoplamiento
• Estándar (X): 4,
9• conexión anticipada (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
conexión retardada (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
lado de conexión
• Estándar (X): 13,
0• conexión anticipada (Y) + 0,8 mm: 13,
8• conexión retardada (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 tipo
D• Estándar (X): 4,9•
conexión anticipada (Y) + 0,8 mm: 5,7
D• Estándar (X): 4,9•
conexión anticipada (Y) + 0,8 mm: 5,7
DIN 41612 tipo E (paso de 2,54 mm)
• Estándar (X): 4,
9• conexión anticipada (Y) + 0,8 mm: 5,7 (series a, c, e)
DIN 41612 tipo E (paso de 5,08 mm)
• Estándar (X): 4,
9• conexión anticipada (Y) + 0,8 mm: 5,7 (serie a)
• Estándar (X): 4,
9• conexión anticipada (Y) + 0,8 mm: 5,7 (series a, c, e)
DIN 41612 tipo E (paso de 5,08 mm)
• Estándar (X): 4,
9• conexión anticipada (Y) + 0,8 mm: 5,7 (serie a)
DIN 41612 tipo
F• Estándar (X): 6,1•
conexión anticipada (Y) + 1,3 mm: 7,4
F• Estándar (X): 6,1•
conexión anticipada (Y) + 1,3 mm: 7,4
DIN 41612 tipo
G• Estándar (X): 6,1•
conexión anticipada (Y) + 1,3 mm: 7,4
G• Estándar (X): 6,1•
conexión anticipada (Y) + 1,3 mm: 7,4
Gama de conector ept según DIN 41612 / IEC 60603-2
«Desde hace más de 50 años se utilizan conector que cumplen con la norma actual IEC 60603-2 (antes: DIN 41612). Y por una buena razón. Aunque la tecnología haya evolucionado y, en la era del IoT y la Industria 2.0, las aplicaciones sean cada vez más pequeñas pero contengan más módulos, los conectores DIN siguen estando tan de actualidad como hace cinco décadas, gracias a su compatibilidad con los diseños de placas más recientes, favorecida por su amplia variedad de tipos, número de polos y tecnologías de conexión.
Además de las técnicas de soldadura y «wire wrap», en ept también tiene la posibilidad de adquirir la familia de conectores de conectores en la zona press-fit «Tcom press», desarrollada por ept.
La gama de productos ept DIN 41612 / IEC 60603-2 comprende 12 formas básicas, así como otras versiones complementarias con paso de 2,54 mm o 5,08 mm. Se puede elegir tanto entre conectores de señal con una capacidad de intensidad admisible hasta 1,5 A como conectores de potencia con hasta 5,6 A o incluso 15 A por pin. Esta gran variedad permite el uso de la familia de conectores de conectores en un ámbito de aplicación extremadamente amplio. La estandarización garantiza la compatibilidad de los conectores entre diferentes fabricantes».
Wolfgang Schmid, director de producto de ept GmbH
DIN 41612 / IEC 60603-2 conector para PCB
Además de las técnicas de soldadura y «wire wrap», en ept también tiene la posibilidad de adquirir la familia de conectores de conectores en la zona press-fit «Tcom press», desarrollada por ept.
La gama de productos ept DIN 41612 / IEC 60603-2 comprende 12 formas básicas, así como otras versiones complementarias con paso de 2,54 mm o 5,08 mm. Se puede elegir tanto entre conectores de señal con una capacidad de intensidad admisible hasta 1,5 A como conectores de potencia con hasta 5,6 A o incluso 15 A por pin. Esta gran variedad permite el uso de la familia de conectores de conectores en un ámbito de aplicación extremadamente amplio. La estandarización garantiza la compatibilidad de los conectores entre diferentes fabricantes».
Wolfgang Schmid, director de producto de ept GmbH
DIN 41612 / IEC 60603-2 conector para PCB
Preguntas frecuentes: Preguntas y respuestas sobre el conector para placas de circuito impreso DIN 41612
¿Cómo se pueden procesar los conector DIN 41612?¿Qué intensidades de corriente se pueden transmitir con los conectores DIN 41612?¿Cumplen los conector DIN 41612 con la normativa RoHS?¿Qué desviación toleran los conector según la norma DIN 41216 al conectarse?¿Existen herramientas adecuadas para el procesamiento de los conectores DIN 41216 de ept? ¿Cuáles?
¿Cómo se pueden procesar los conector DIN 41612?
Dependiendo de la tecnología de conexión, se puede tratar de la técnica de inserción a presión o la versión para soldar, así como la tecnología de reflujo en orificio pasante (THR), la terminal Faston o la conexión por desplazamiento de aislamiento (IDC) (IDC).
¿Qué intensidades de corriente se pueden transmitir con los conectores DIN 41612?
Se puede elegir tanto entre conectores de señal con una capacidad de intensidad admisible de hasta 1,5 A como conectores de potencia con hasta 5,6 A o incluso 15 A por pin.
¿Cumplen los conector DIN 41612 con la normativa RoHS?
Sí, todos.
¿Qué desviación toleran los conector según la norma DIN 41216 al conectarse?
Los conectores DIN cuentan con una elevada tolerancia de desalineación. Así, al acoplar las regletas de clavijas y las regletas de resorte (conector hembra), se permite un desalineamiento central (desalineación radial) de 1 mm en los ejes longitudinal y transversal. La tolerancia de inclinación angular es de 4° en sentido longitudinal y de 2° en sentido transversal.
¿Existen herramientas adecuadas para el procesamiento de los conectores DIN 41216 de ept? ¿Cuáles?
Sí, le ofrecemos las herramientas adecuadas, adaptadas a su conector.
Testimonios sobre los conectores para placas de circuito impreso DIN
Respetamos el deseo de discreción de nuestros clientes y, por ello, no citamos ninguna fuente a continuación. No obstante
, garantizamos sin reservas la veracidad de estas declaraciones.
, garantizamos sin reservas la veracidad de estas declaraciones.
Nuestros clientes deben poder adaptar con seguridad nuestros dispositivos incluso en condiciones adversas. Por ello, llevamos años confiando en el alto estándar de calidad de los conector DIN de ept.
«Me convenció la amplia gama de conectores a presión, incluidas las variantes acodadas».
Gracias al uso de la variante THR, se puede prescindir de la etapa de soldadura por ola, lo que resulta mucho más rentable.
