conectores PCB flexilink
«flexilinkjumper» es un conector para placas de circuito impreso de uso flexible y no enchufable que destaca por su diseño compacto y su elevada « intensidad admisible » de 11 amperios por pin.
Al igual que en el caso del «flexilinkjumper», el «flexilinkb-t-b» garantiza un contacto seguro ante cargas mecánicas como golpes y vibraciones gracias a la «tecnología press-fit».
Filtros
de placa a placa

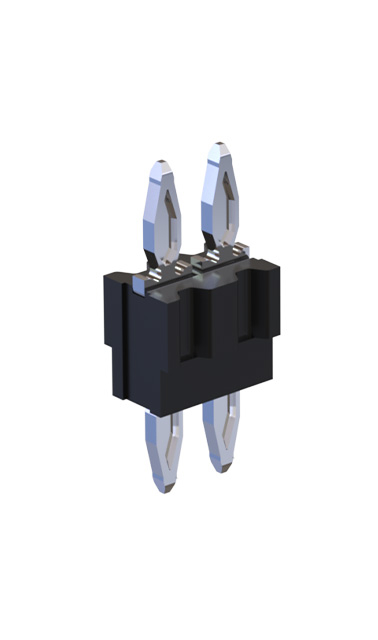

flexilink b-t-b, altura de 5 mm Nº de artículo 990-52XNN050-110
5 mm de altura, para un proceso de inserción en dos etapas, 1 a 3 filas de contactos, Ahorro de espacio y costes; sustituye a los separadores., Código de referencia: X = número de filas, NN = número de polos por fila, Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
En paralelo
Tecnología Press-fit
Potencia
Resistente

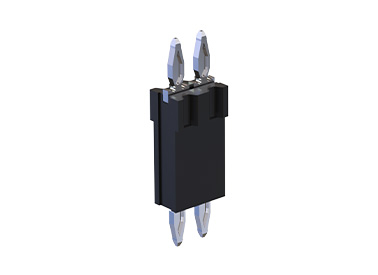

flexilink b-t-b, altura de 10 mm Nº de artículo 990-52XNN100-110
10 mm de altura, para un proceso de inserción en dos etapas, 1 a 3 filas de contactos, Ahorro de espacio y costes; sustituye a los separadores., Código de referencia: X = número de filas, NN = número de polos por fila, Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
En paralelo
Tecnología Press-fit
Potencia
Resistente

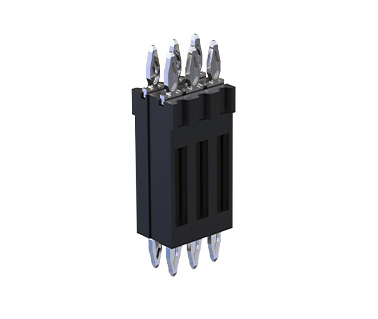

flexilink b-t-b, altura de montaje de 15 mm Nº de artículo 990-52XNN150-110
Altura de 15 mm, para un proceso de inserción en dos etapas, 1 a 3 filas de contactos, Ahorro de espacio y costes; sustituye a los separadores., Código de referencia: X = número de filas, NN = número de polos por fila, Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
En paralelo
Tecnología Press-fit
Potencia
Resistente

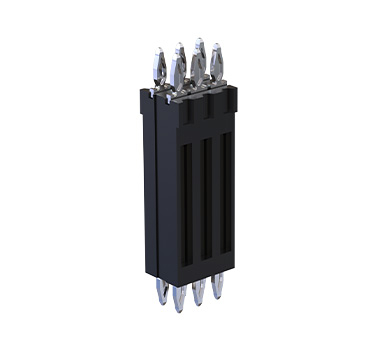

flexilink b-t-b, altura de montaje de 20 mm Nº de artículo 990-52XNN200-110
Altura de 20 mm, para un proceso de inserción en dos etapas, 1 a 3 filas de contactos, Ahorro de espacio y costes; sustituye a los separadores., Código de referencia: X = número de filas, NN = número de polos por fila, Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
En paralelo
Tecnología Press-fit
Potencia
Resistente

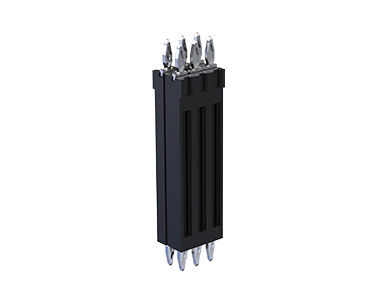

flexilink b-t-b, altura de 25 mm Nº de artículo 990-52XNN250-110
Altura de 25 mm, para un proceso de inserción en dos etapas, 1 a 3 filas de contactos, Ahorro de espacio y costes; sustituye a los separadores., Código de referencia: X = número de filas, NN = número de polos por fila, Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
En paralelo
Tecnología Press-fit
Potencia
Resistente
puente

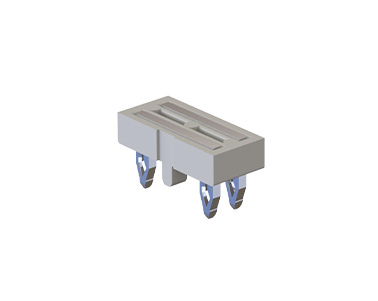

Puente flexilink, 2 contactos Nº de artículo 991-500200-11
2 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

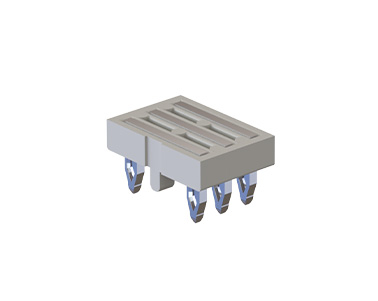

Puente flexilink, 3 contactos Nº de artículo 991-500300-11
3 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

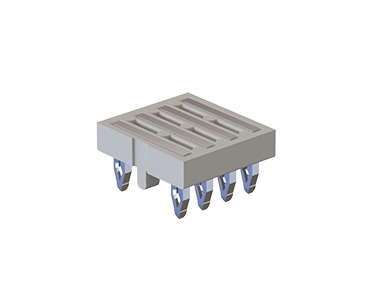

Puente flexilink, 4 contactos Nº de artículo 991-500400-11
4 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

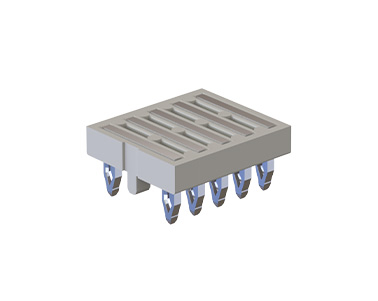

Puente flexilink, 5 contactos Nº de artículo 991-500500-11
5 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

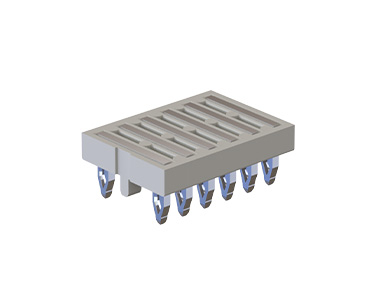

flexilink jumper, 6 contactos Nº de artículo 991-500600-11
6 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

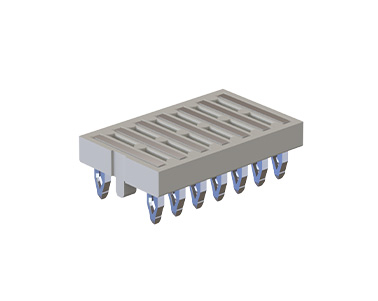

Puente flexilink, 7 contactos Nº de artículo 991-500700-11
7 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

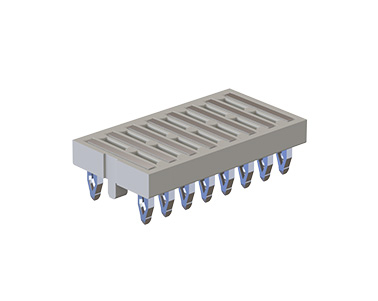

Jumper flexilink, 8 contactos Nº de artículo 991-500800-11
8 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

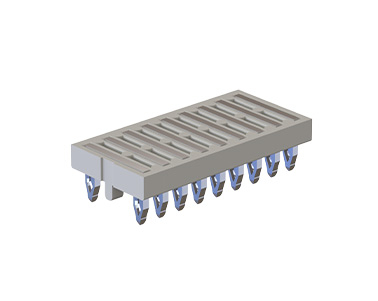

Jumper flexilink, 9 contactos Nº de artículo 991-500900-11
9 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

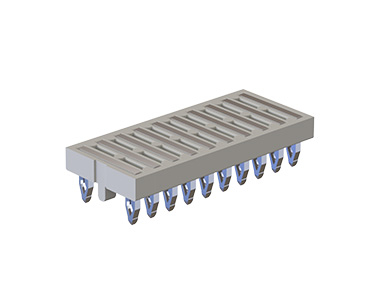

Puente flexilink, 10 contactos Nº de artículo 991-501000-11
10 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

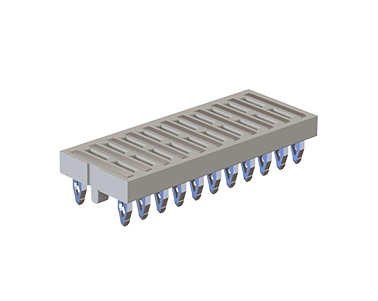

Cable de conexión flexilink, 11 contactos Nº de artículo 991-501100-11
11 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

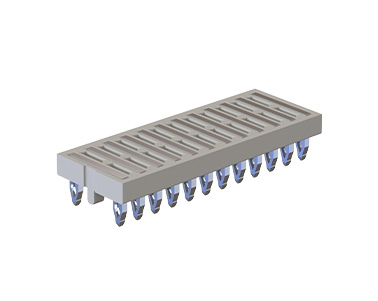

Puente flexilink, 12 contactos Nº de artículo 991-501200-11
12 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

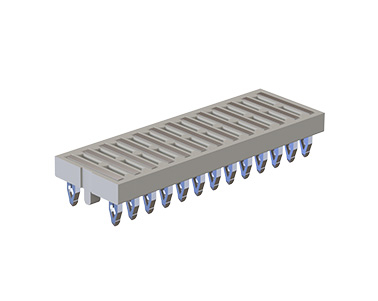

Cable de conexión flexilink, 13 contactos Nº de artículo 991-501300-11
13 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

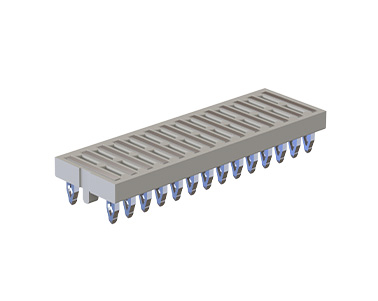

Cable de conexión flexilink, 14 contactos Nº de artículo 991-501400-11
14 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia

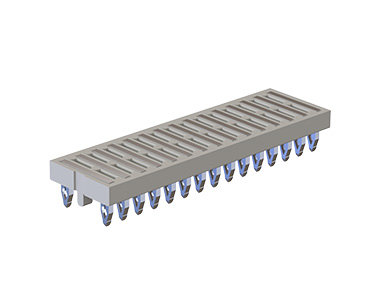

Cable de conexión flexilink, 15 contactos Nº de artículo 991-501500-11
15 contactos, 11 A de capacidad de conducción de corriente, ocupa poco espacio, Fácil instalación sin soldaduras, Configuración variable en paso de 2 o 4 mm
Horizontal
Tecnología Press-fit
Potencia
¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?
flexilink: Resumen
Conectores para placas de circuito impreso (conector para PCB) con tecnología de inserción a presión
Nuestro conector robusto «flexilink», fabricado con la técnica de inserción a presión (tecnología press-fit), es perfecto para una conexión resistente en aplicaciones con altas corrientes de conmutación.
El «flexilink» está disponible en dos variantes:
- «flexilinkjumper» para
conexiones horizontales entre placas de circuito impreso - «flexilinkb-t-b» para conexiones paralelas entre placas de circuito impreso
El «flexilink» está disponible en dos variantes:
- «flexilinkjumper» para
conexiones horizontales entre placas de circuito impreso - «flexilinkb-t-b» para conexiones paralelas entre placas de circuito impreso
«flexilinkjumper» para conexiones horizontales entre placas de circuito impreso:
destaca por su diseño compacto y su elevada capacidad de conducción de intensidad admisible. La distancia entre placas de 1 milímetro y un espacio necesario de tan solo 3,8 milímetros en la placa de circuito impreso permiten un aprovechamiento máximo del espacio y una amplia variedad de aplicaciones del conector, por ejemplo, para la conexión en cadena de placas de circuito impreso con LED. La altura del conector para placas de circuito impreso es de tan solo 2 milímetros.
destaca por su diseño compacto y su elevada capacidad de conducción de intensidad admisible. La distancia entre placas de 1 milímetro y un espacio necesario de tan solo 3,8 milímetros en la placa de circuito impreso permiten un aprovechamiento máximo del espacio y una amplia variedad de aplicaciones del conector, por ejemplo, para la conexión en cadena de placas de circuito impreso con LED. La altura del conector para placas de circuito impreso es de tan solo 2 milímetros.

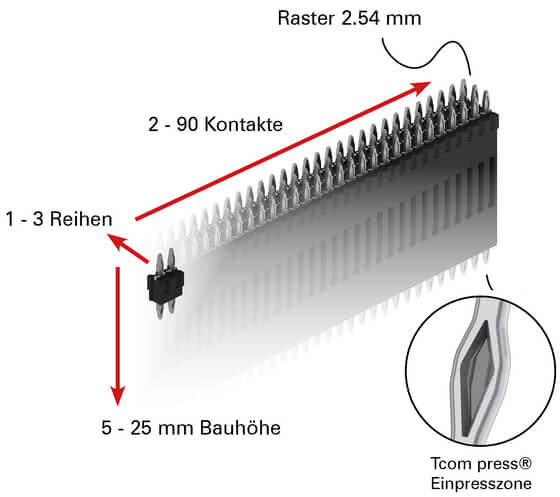

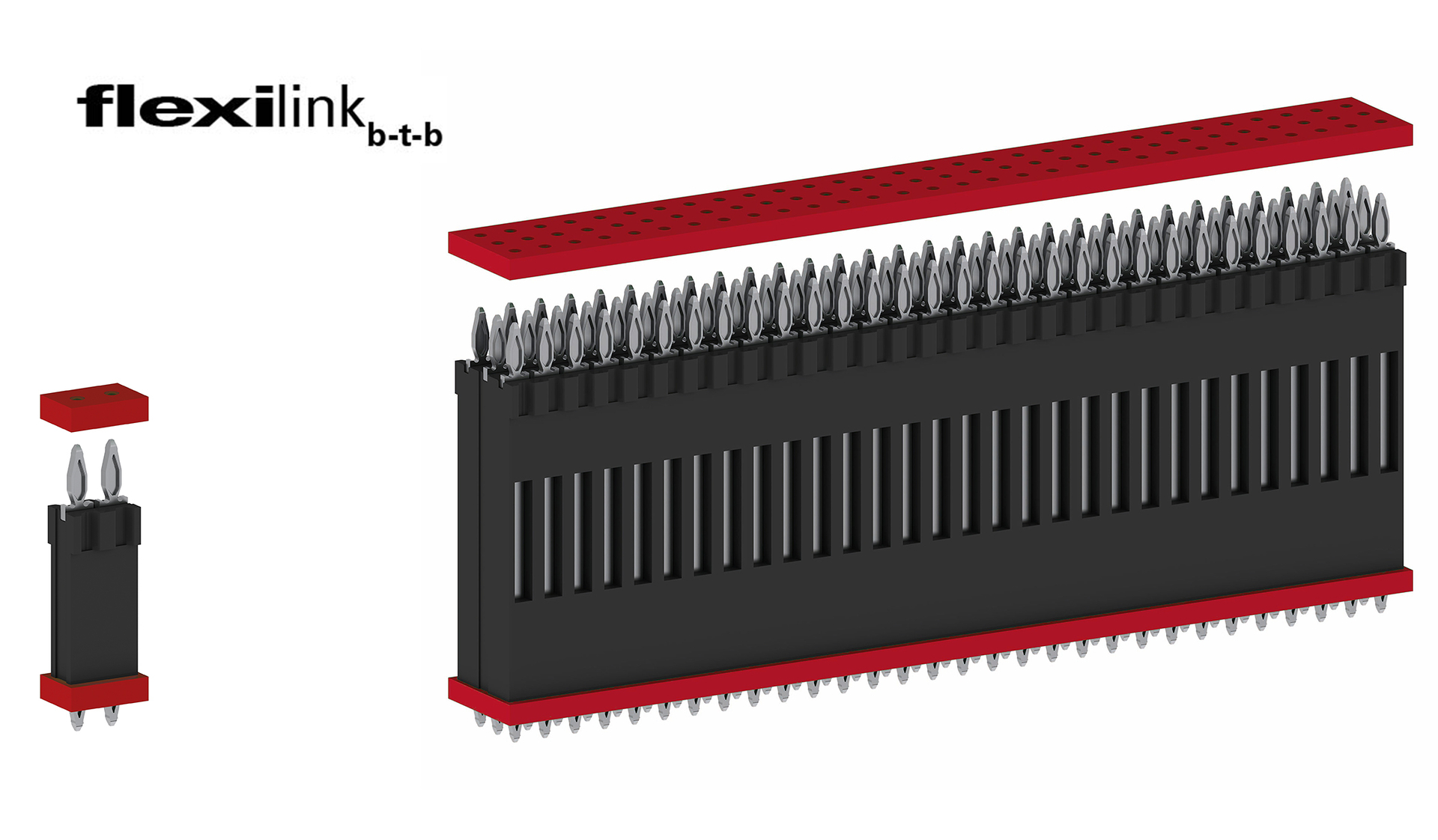

flexilinkb-t-b para conexiones paralelas entre placas de circuito impreso:
el conector flexilinkb-t-b con paso de 2,54 mm le garantiza una conexión de alta calidad entre placas de circuito impreso mediante la técnica de «tecnología press-fit». Este conector de doble cara es LA solución para corrientes de conmutación elevadas, ya que ningún punto de contacto limita la intensidad admisible.
La ventaja evidente: con un solo componente se establece tanto una conexión mecánica como eléctrica. Los separador son innecesarios, por lo que no solo ahorra espacio en la placa de circuito impreso, sino también costes.
El flexilinkb-t-b se adapta a sus necesidades: puede elegir el flexilinkb-t-b para distancias entre placas de 5 a 25 milímetros, así como combinar diferentes filas y números de polos.
el conector flexilinkb-t-b con paso de 2,54 mm le garantiza una conexión de alta calidad entre placas de circuito impreso mediante la técnica de «tecnología press-fit». Este conector de doble cara es LA solución para corrientes de conmutación elevadas, ya que ningún punto de contacto limita la intensidad admisible.
La ventaja evidente: con un solo componente se establece tanto una conexión mecánica como eléctrica. Los separador son innecesarios, por lo que no solo ahorra espacio en la placa de circuito impreso, sino también costes.
El flexilinkb-t-b se adapta a sus necesidades: puede elegir el flexilinkb-t-b para distancias entre placas de 5 a 25 milímetros, así como combinar diferentes filas y números de polos.
Fabricamos sus conector a medida y personalizados para su aplicación.
ahora un conector econector a medida
- Otros números de polos
- otras alturas de apilamiento
- chapados del contacto alternativos
ahora un conector econector a medida
Características del conector para placas de circuito impreso flexilink jumper
El «flexilinkjumper» es un conector para placas de circuito impreso de uso flexible y no enchufable que destaca por su diseño compacto y su elevada « intensidad admisible » de 11 amperios por pin. Cuenta con un « paso » variable de 2 o 4 milímetros y ofrece de 2 a 15 puentes de contacto. Esto permite adaptar la distancia entre placas de circuito impreso según sus necesidades. Por ello, resulta especialmente adecuado para aplicaciones como las tiras de LED en la electrónica de edificios, de automatización y de automoción. Resiste de forma excelente las fuertes cargas mecánicas, como los golpes y las vibraciones. No se requiere un laborioso proceso de soldadura: el flexilinkjumper garantiza, gracias a tecnología press-fit, una conexión sencilla entre dos o más placas de circuito impreso.
Características del puente flexilink

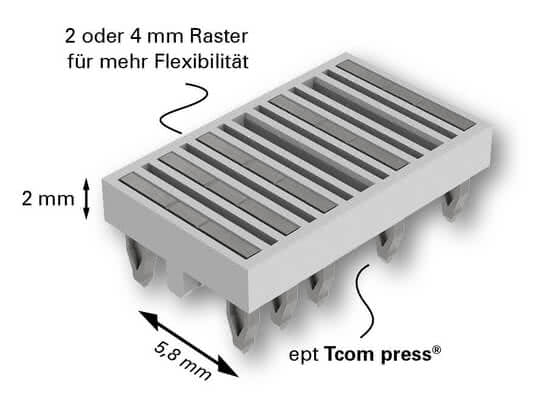

- paso variable de 2 a 4 milímetros
- ; de 2 a 15 puentes
- de contacto; hasta 11 A de intensidad admisible por pin
- ; ahorro de espacio y costes, sustituye a los separador; un
- solo componente para la conexión
- ; soporta altas cargas mecánicas, golpes y vibraciones
- ; eliminación del proceso de soldadura mediante la inserción
- a presión; posibilidad
- de distancia entre placas individual entre placas de circuito impreso; zona press-fit Tcom press®
Aplicaciones
- LED en ingeniería de edificios, automatización y automoción; tecnología
- de accionamientos; tecnología
- de sensores
Características del conector para placas de circuito impreso flexilink b-t-b
Al igual que el «flexilinkjumper», el «flexilinkb-t-b» garantiza un contacto seguro ante cargas mecánicas como golpes y vibraciones gracias a la «tecnología press-fit». El «flexilinkb-t-b» se puede adaptar de forma variable a su aplicación: configure su «flexilinkb-t-b» en cuanto a «altura», «número de filas» y «Kontakte». Son posibles de una a tres filas de contactos, de dos a noventa pines y distancias entre placas de circuito impreso de entre 5 y 25 milímetros. Cada pin tiene una capacidad de intensidad admisible de hasta 11 amperios. Por ello, el «flexilinkb-t-b» es especialmente adecuado para aplicaciones de alta corriente y alcanza su máximo rendimiento en aplicaciones habituales con placas de circuito impreso de cobre grueso.
Características B2B
- hasta 11 A de capacidad de conducción de intensidad admisible por pin
- ; de 2 a 90 contactos
- ; altura de montaje de 5 a 25 milímetros; de 1
- a 3 filas
- ; ahorro de espacio y costes; sustituye a los separador;
- solo se necesita
- un componente para la conexión; alta resistencia mecánica frente a golpes y vibraciones
- ; no requiere proceso de soldadura —técnica de tecnología press-fit— zona de zona press-fit Tcom
- press®
Aplicaciones
Máquinas herramienta,
tecnología agrícola
, automoción,
intralogística,
tecnología de elevación y grúas, tecnología
de accionamiento
tecnología agrícola
, automoción,
intralogística,
tecnología de elevación y grúas, tecnología
de accionamiento
Preguntas frecuentes: Preguntas y respuestas sobre los conectores para placas de circuito impreso flexilink
¿Es posible insertar el flexilink también en una base de cobre más gruesa? ¿Por qué existe una «cantidad mínima de pedido» (cantidad mínima de pedido) para el flexilink?
¿Es posible insertar el flexilink también en una base de cobre más gruesa?
Sí, el flexilink se puede insertar a presión perfectamente en placas de circuito impreso de cobre grueso.
¿Por qué existe una «cantidad mínima de pedido» (cantidad mínima de pedido) para el flexilink?
Las cantidades mínimas de compra se deben al elevado trabajo de asesoramiento, a la complejidad de la tecnología de la maquinaria y a los elevados costes de puesta a punto de la prensa.
Testimonios
Respetamos el deseo de discreción de nuestros clientes y, por ello, no citamos ninguna fuente a continuación. No obstante
, garantizamos sin reservas la veracidad de estas declaraciones.
, garantizamos sin reservas la veracidad de estas declaraciones.
Gracias al flexilink de ept, pudimos resolver nuestros problemas de espacio y lanzar al mercado nuestro nuevo desarrollo en el plazo previsto.
Gracias a la zona press-fit, estanca a los gases de ept, pudimos utilizar el flexilink para garantizar que no se produjeran microcortes, incluso en conjuntos encapsulados.
Con flexilink podemos conseguir exactamente las distancias entre placas de circuito impreso que necesitamos.
En nuestras pruebas bajo condiciones extremas de choque y vibración, hemos obtenido los mejores resultados con el flexilink: ¡no se produjo ninguna microcorte en los puntos de conexión entre las clavijas del flexilink y los orificio metalizado de la placa de circuito impreso!
Con flexilink solo necesitamos un componente en lugar de dos para conectar placas de circuito impreso (PCB) entre sí de forma fiable.
