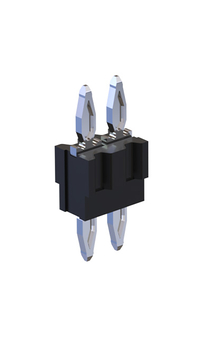

flexilink b-t-b, altura de 5 mm Nº de artículo 990-52XNN050-110
Imagen similar
En paralelo
Tecnología Press-fit
Potencia
Resistente
- 5 mm de altura
- para un proceso de inserción en dos etapas
- 1 a 3 filas de contactos
- Ahorro de espacio y costes; sustituye a los separadores.
- Código de referencia: X = número de filas, NN = número de polos por fila
- Para cualquier consulta, póngase en contacto con nuestro departamento de ventas.
Datos técnicos
Conceptos básicos
| Número de contactos | 2 - 90 (máx. 30 por fila) |
|---|---|
| Tecnología de conexión | Tecnología Press-fit |
| Separación entre placas de circuito impreso | 5 mm |
| Temperatura de funcionamiento | de -40 °C a +125 °C |
Material
| Cuerpo aislante | PBT |
|---|---|
| Valor CTI IEC 60112 | 250 |
| Material de contacto | aleación de cobre |
| Revestimiento de contacto | Sn |
Mecánica
| Dimensión de la cuadrícula | 2,54 mm o con configuración personalizada |
|---|
Eléctrico
| Corriente de funcionamiento | máx. 11 A a 20 °C por pin (1x10 polos, altura de montaje 15 mm) máx. 7 A a 20 °C por pin (2x10 polos, altura de montaje 15 mm) máx. 6 A a 20 °C por pin (3x10 polos, altura de montaje 15 mm) |
|---|---|
| Resistencia de contacto | 5 mΩ |
| Aire y distancia de fuga | mín. 0,44 mm / 0,57 mm (dentro de la fila) mín. 1,94 / 2,07 mm (entre filas) |
Tratamiento
| Instalación | manual / semiautomático / totalmente automático |
|---|
Homologaciones / Conformidad
| Expediente UL | E130314 |
|---|---|
| Medio ambiente | Conforme a la directiva RoHS |
Especificación del orificio
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | mín. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | mín. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | mín. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Estructura de capas según IEC 60352-5
Modificaciones
Si lo desea, también podemos proporcionarle
- otras variantes de montaje
Embalaje
A granel o en bandeja
