Terminales de alimentación: resumen

Resumen de datos Aplicaciones Productos de Power Terminals Características

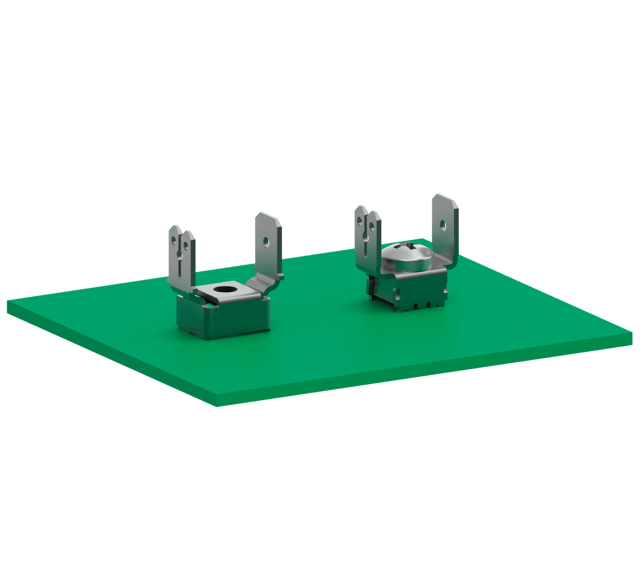

Terminales de alimentación: suministro de corriente en la placa de circuito impreso

Conectores de alimentación con tecnología de inserción a presión: los terminales ept-Power están diseñados específicamente para la conexión de la alimentación en la placa de circuito impreso. La conexión del cable se realiza mediante terminales de cable atornillados o mediante conectores planos (Faston).

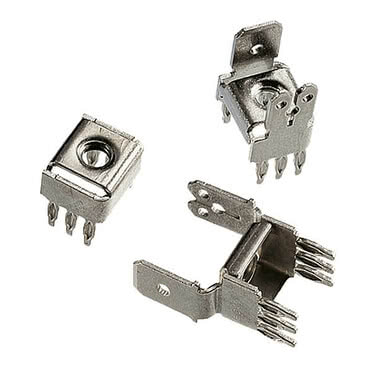

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Características

Conexión de cables de alimentación eléctrica de fácil
realización; se ofrecen variantes personalizadas, como conexiones
en ángulo o acodadas; instalación sencilla mediante inserción a presión
; accesorios: tornillos con rosca M4 o M5.

Aplicaciones

Sistemas de placa base para el suministro de energía
mediante conexión roscada o contacto Faston

Terminales de alimentación: resumen

Resumen de datos Aplicaciones Productos de Power Terminals Características

Cuadrícula de 5,08 x 10,16 mm

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33008

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33008 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33009

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33009 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33048

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33048 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33049

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33049 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33248

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33248 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33249

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-33249 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32004

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32004 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32006

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32006 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32044

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32044 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32046

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32046 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32244

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32244 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32246

Rosca M4, Longitud de conexión: 5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación, paso de 5,08 x 10,16 mm Nº de artículo 911-32246 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 10,16 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Cuadrícula de 5,08 x 7,62 mm

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Rosca M4, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22015 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22020

Rosca M5, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22020 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M5
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22715/1

Rosca M4, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22715/1 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22720/1

Rosca M5, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-22720/1 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M5
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60045

Rosca M4, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60045 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60050

Rosca M5, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60050 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M5
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60645/1

Rosca M4, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60645/1 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M4
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60650/1

Rosca M5, Longitud del conector: 4,5 mm

Tecnología Press-fit

Potencia

Resistente

Mostrar más detalles del producto

Terminales de alimentación con paso de 5,08 x 7,62 mm Nº de artículo 910-60650/1 - Datos técnicos

Conceptos básicos

Tecnología de conexión	Tecnología Press-fit
Longitud de conexión	4,5 mm
Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre
Revestimiento de contacto	Sn

Mecánica

Dimensión de la cuadrícula	5,08 x 7,62 mm

Eléctrico

Corriente de funcionamiento	20° 45', 70° 30', 100° 25'

Tratamiento

Hilo	M5
Par de apriete máx.	1,3 Nm

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Accesorios

Tuerca de encaje Power Terminals Nº de artículo 910-20015

Rosca M4

Mostrar más detalles del producto

Tuerca de encaje Power Terminals Nº de artículo 910-20015 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M4

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Tuerca de encaje Power Terminals Nº de artículo 910-20020

Rosca M5

Mostrar más detalles del producto

Tuerca de encaje Power Terminals Nº de artículo 910-20020 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M5

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Tornillo cilíndrico Power Terminals DIN 84, M4 Nº de artículo 910-20145

Rosca M4

Mostrar más detalles del producto

Tornillo cilíndrico Power Terminals DIN 84, M4 Nº de artículo 910-20145 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M4

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Tornillo de estrella Power Terminals Nº de artículo 910-20146

Rosca M4

Mostrar más detalles del producto

Tornillo de estrella Power Terminals Nº de artículo 910-20146 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M4

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Tornillo cilíndrico Power Terminals DIN 84, M5 Nº de artículo 910-20150

Rosca M5

Mostrar más detalles del producto

Tornillo cilíndrico Power Terminals DIN 84, M5 Nº de artículo 910-20150 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M5

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Arandela de apoyo para terminales de alimentación Nº de artículo 910-20320

Rosca M4

Mostrar más detalles del producto

Arandela de apoyo para terminales de alimentación Nº de artículo 910-20320 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M4

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

Arandela de apoyo para terminales de alimentación Nº de artículo 910-20330

Rosca M5

Mostrar más detalles del producto

Arandela de apoyo para terminales de alimentación Nº de artículo 910-20330 - Datos técnicos

Conceptos básicos

Temperatura de funcionamiento	de -55 °C a +125 °C

Material

Material de contacto	aleación de cobre

Tratamiento

Hilo	M5

Homologaciones / Conformidad

Medio ambiente	Conforme a la directiva RoHS

¿Otros números de polos? ¿Otras alturas de apilado? ¿Recubrimientos de contacto alternativos? ¿Variantes personalizadas? ¿Contactos retardados?

Solicitar conectores personalizados

"¿No es el adecuado para usted? Solicite ahora un conector personalizado.

Username:

¡Muchas gracias! Analizaremos sus requisitos técnicos y nos pondremos en contacto con usted.

Si tiene alguna pregunta, estamos a su disposición en cualquier momento por correo electrónico o por teléfono.

No se ha encontrado ningún producto adecuado. Solicite el producto ahora:

Los campos marcados con * son obligatorios.

Empresa *

Saludo

Nombre *

Calle *

CÓDIGO POSTAL *

Ubicación *

País *

correo electrónico *

Teléfono *

Requisitos del producto *

Puede consultar nuestra política de privacidad aquí.

Características

Los terminales de alimentación ept destacan por la facilidad con la que se conectan los cables de alimentación y por su sencillo montaje mediante inserción a presión. Los terminales de alimentación están disponibles en diferentes variantes, como los de ángulo o con conexión acodada.
