conector ept según la nueva especificación PICMG®
El conector ept Zero8 ha sido seleccionado para la nueva especificación PICMG®.
La demanda de ordenadores industriales modulares es elevada y seguirá aumentando, tal y como confirman los análisis de mercado. Por este motivo, un grupo de trabajo de la PICMG® denominado ModBlox7 ha acordado un nuevo estándar independiente del fabricante para conectar módulos que se utilizan principalmente en la tecnología de autobuses y de ferroviario.
Objetivos de ModBlox7
ModBlox7 describe las especificaciones básicas de un PC en caja modular, compuesto por diversos módulos funcionales, como la CPU, la fuente de alimentación y las E/S. Este nuevo estándar, independiente del fabricante, permite a los usuarios implementar una amplia gama de combinaciones de dispositivos con un diseño modular gracias a unidades funcionales interoperables. Uno de los objetivos de PICMG® era también reducir los costes y fomentar la sostenibilidad.
Alcance de la nueva especificación

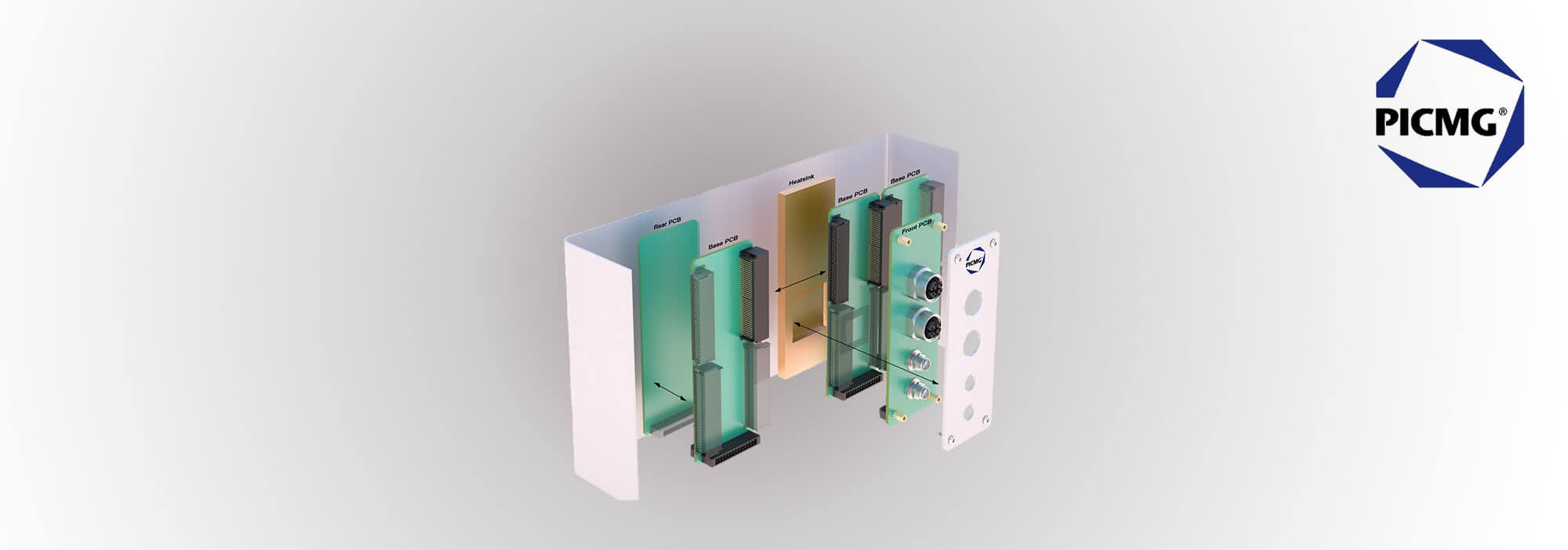

La nueva especificación de PICMG® abarca tanto la mecánica y las unidades funcionales modulares como la conexión eléctrica mediante conector con una disposición de pines predefinida. Por lo tanto, un «Box-PC» consta de una carcasa, una o dos unidades de alimentación, así como una o dos CPU, cada una con hasta cuatro E/S PCI Express y hasta ocho E/S basadas en USB. A su vez, cada módulo puede incluir hasta tres placas de circuito impreso apiladas, dependiendo de la complejidad de la unidad. Las dimensiones del «Box-PC» están predeterminadas tanto en altura como en profundidad. La anchura frontal, por el contrario, varía en función del número de unidades. Estas, a su vez, pueden constar cada una de una o varias de las denominadas ranuras de 1,4 pulgadas. De este modo, se pueden alinear doce ranuras hasta alcanzar una anchura máxima de 16,8 pulgadas.
Requisitos para el conector
En un estándar para la configuración modular de dispositivos, se presta especial atención, como es lógico, a la conexión eléctrica y mecánica de los distintos módulos mediante conectores (conector). De acuerdo con las condiciones de uso de los PC tipo caja, debería tratarse de un conector conector compatible con alta velocidad en SMT, que se caracterice no solo por una enorme robustez durante la instalación, sino también por altas tolerancias durante el funcionamiento, así como por una resistencia excepcional frente a condiciones ambientales adversas. Dado que en algunas aplicaciones es necesario garantizar la fiabilidad mediante redundancia con un «conector» adicional, debe ser posible, además, el uso simultáneo de varios conectores en una placa de circuito impreso. Esto requiere una gran compensación de desalineación durante el acoplamiento, así como tolerancias durante el funcionamiento.
Zero8 como conector de elección
El comité de ModBlox7 encontró en el Zero8 del fabricante de Steckverbinders ept un conector adecuado para los diversos requisitos. El conector SMT con paso de 0,8 mm forma parte de una amplia familia de productos con diferentes tipos, alturas y número de polos, así como con CEM-apantallamiento opcional. Para la especificación ModBlox7 se utiliza en la versión acodada de 80 polos, lo que permite la conexión horizontal entre placas de circuito impreso de unidades adyacentes. Para garantizar la redundancia y la fiabilidad frente a fallos, la especificación permite también el uso simultáneo de dos conectores Zero8. Esto es posible gracias a una compensación de desplazamiento de 0,7 mm durante la instalación, así como a tolerancias en funcionamiento de 0,4 mm. De lo contrario, los módulos podrían sufrir daños durante la conexión.
Otra ventaja del Zero8 es la posibilidad de transmitir simultáneamente corrientes elevadas y señales de alta velocidad. Lo que en un principio parece incompatible resulta perfectamente factible gracias al diseño del conconector, en combinación con una asignación de pines adecuada, lo que permite ahorrar espacio y costes.

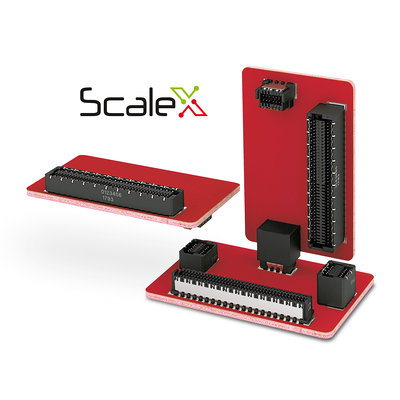

Gracias a su tecnología de conexión ScaleX de género neutro, con regletas de cuchillas y conectores hembra entrelazados, el Zero8 ofrece además una enorme seguridad de contacto y garantiza así una transmisión de señal fiable incluso en presencia de vibraciones y golpes. Encontrará
más información sobre el producto aquí:
Zero8 »
Otra ventaja del Zero8 es la posibilidad de transmitir simultáneamente corrientes elevadas y señales de alta velocidad. Lo que en un principio parece incompatible resulta perfectamente factible gracias al diseño del conconector, en combinación con una asignación de pines adecuada, lo que permite ahorrar espacio y costes.
Gracias a su tecnología de conexión ScaleX de género neutro, con regletas de cuchillas y conectores hembra entrelazados, el Zero8 ofrece además una enorme seguridad de contacto y garantiza así una transmisión de señal fiable incluso en presencia de vibraciones y golpes. Encontrará
más información sobre el producto aquí:
Zero8 »
zero8 también para la conexión de placas de circuito impreso (PCB) dentro de cada unidad.
La gama Zero8 también ofrece una solución a medida para las conexiones de entrepiso de hasta tres placas de circuito impreso de una CPU, en las mismas condiciones de instalación. El uso de varios conector de una familia de productos escalable ofrece además una ventaja decisiva: de este modo, no es necesario rediseñar y homologar los conectores una y otra vez, lo que permite al usuario ahorrarse los costes asociados.
Interoperabilidad, reducción de costes y sostenibilidad. La nueva especificación promete grandes avances para los «box PC». Con el Zero8 se consigue una conexión segura entre los distintos módulos. Está previsto que la especificación se apruebe definitivamente en el primer trimestre.
Interoperabilidad, reducción de costes y sostenibilidad. La nueva especificación promete grandes avances para los «box PC». Con el Zero8 se consigue una conexión segura entre los distintos módulos. Está previsto que la especificación se apruebe definitivamente en el primer trimestre.
