¡con la máxima escalabilidad!

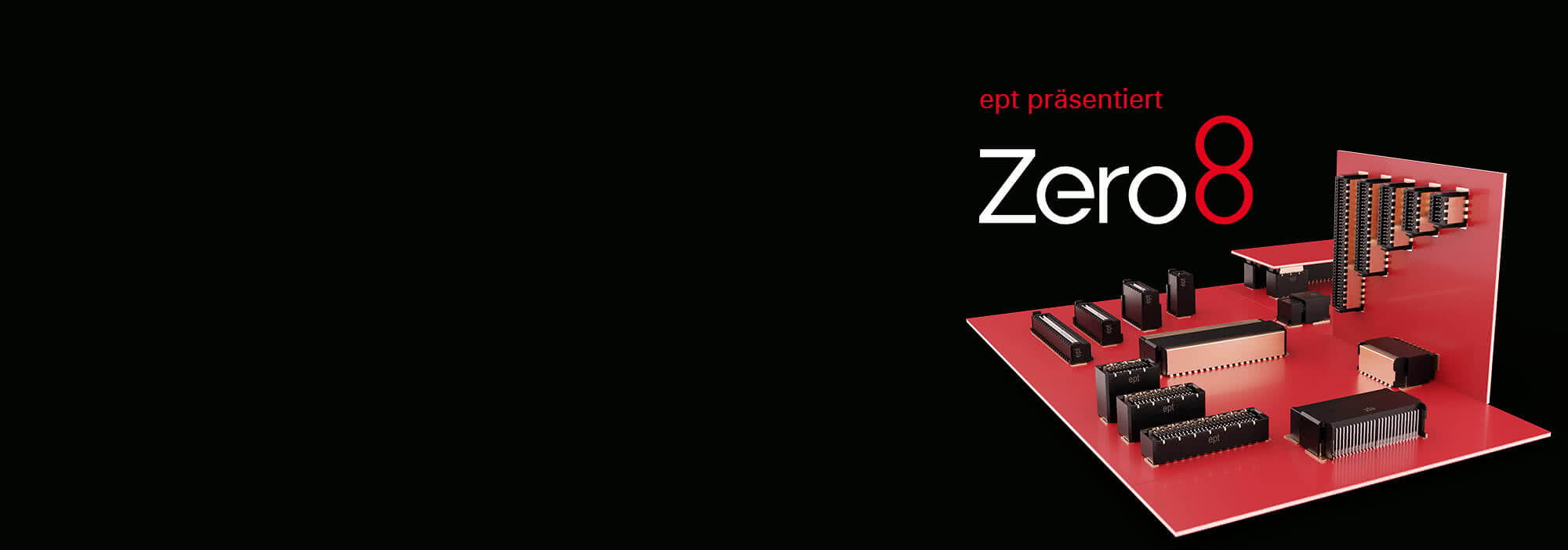

Descubre los 5 superpoderes de la familia de productos zero8
Disfrute desde ahora mismo de la máxima eficiencia, fiabilidad de contacto, protección de la señal, velocidad y resistencia.
La familia de productos Zero8 de ept ha sido desarrollada especialmente para aplicaciones industriales exigentes y ofrece la máxima escalabilidad: puede adaptar individualmente los tipos, la altura de apilamiento (altura de apilamiento) y el número de polos a sus necesidades. Los conectores de zócalo (Socket) y enchufe (Plug) están disponibles en los tipos de perfil bajo (low-profile), perfil medio (mid-profile) y perfil alto (high-profile), tanto en versión recta como acodada. Además, el Plug está disponible en versión «x-high-profile», de modo que el conector Zero8-conector, gracias a sus diferentes alturas de montaje, permite alcanzar distancias entre placas de circuito impreso de entre 6 y 21 mm. Puede solicitar un número variable de polos entre 12 y 80.
Pero eso no es todo. También puede elegir en cuanto al apantallamiento. ¿Ambos lados del par de conectores con o sin apantallamiento? ¿O incluso solo un lado con apantallamiento? La decisión es suya: en cualquier caso, todos los conectores Zero8 son compatibles entre sí y se pueden combinar libremente, tanto con apantallamiento como sin él.
Pero eso no es todo. También puede elegir en cuanto al apantallamiento. ¿Ambos lados del par de conectores con o sin apantallamiento? ¿O incluso solo un lado con apantallamiento? La decisión es suya: en cualquier caso, todos los conectores Zero8 son compatibles entre sí y se pueden combinar libremente, tanto con apantallamiento como sin él.
La robusta tecnología de conexión ScaleX de doble cara resiste las duras condiciones de las aplicaciones industriales y garantiza un contacto seguro ante cargas mecánicas como golpes y vibraciones. Además, compensa las tolerancias de los dispositivos en todas las direcciones cuando están enchufados. Gracias al CEM-apantallamiento, las señales quedan perfectamente protegidas de las influencias externas en el entorno industrial y las características de los materiales garantizan una velocidad de transmisión de datos de datos de hasta 16 Gbit/s. Además, ept ha ido un paso más allá, ya que la geometría del conector se ha diseñado de tal forma que los contactos no puedan dañarse ni siquiera en caso de manejo incorrecto.
Superpoder: EFICIENCIA
Ahorro de espacio gracias a un paso de 0,8 mm
Todos los conectores Zero8 (conector) presentan una distancia entre contactos en una paso que ahorra espacio de 0,8 mm, con el fin de ocupar el menor espacio posible en la placa de circuito impreso. A pesar de la reducida distancia entre borde de corte, los contactos se acoplan entre sí sobre la superficie lisa y no sobre el borde rugoso de troquelado. Esto garantiza una resistencia significativamente mayor de los contactos frente a la abrasión, por ejemplo, en caso de micromovimientos.
Contactos variables de 12 a 80
Zero8 está disponible con 12, 20, 32, 52 u 80 contactos para ofrecer la máxima flexibilidad posible en su aplicación. El conector es de dos filas; por ejemplo, en un conector de 12 polos hay 6 contactos en cada fila. Si es necesario, también se pueden fabricar variantes con un número de polos específico, por ejemplo, para distancias de aire y de línea de fuga mayores.
Disponible en versiones apantalladas y no apantallado
¡También puede elegir en cuanto al apantallamiento! ¿Ambos lados del par de conectores con apantallamiento o sin él? ¿O incluso solo un lado con apantallamiento? La decisión es suya: todos los conectores Zero8 son, en cualquier caso, compatibles entre sí y se pueden combinar libremente, tanto si tienen apantallamiento como si no. En los tipos apantallados, las conexiones por soldadura de los contactos se encuentran debajo del conector, mientras que en los tipos no apantallados se sitúan en los laterales, para permitir una inspección AOI durante el proceso de fabricación.
Alturas de apilamiento de 6 a 21 mm

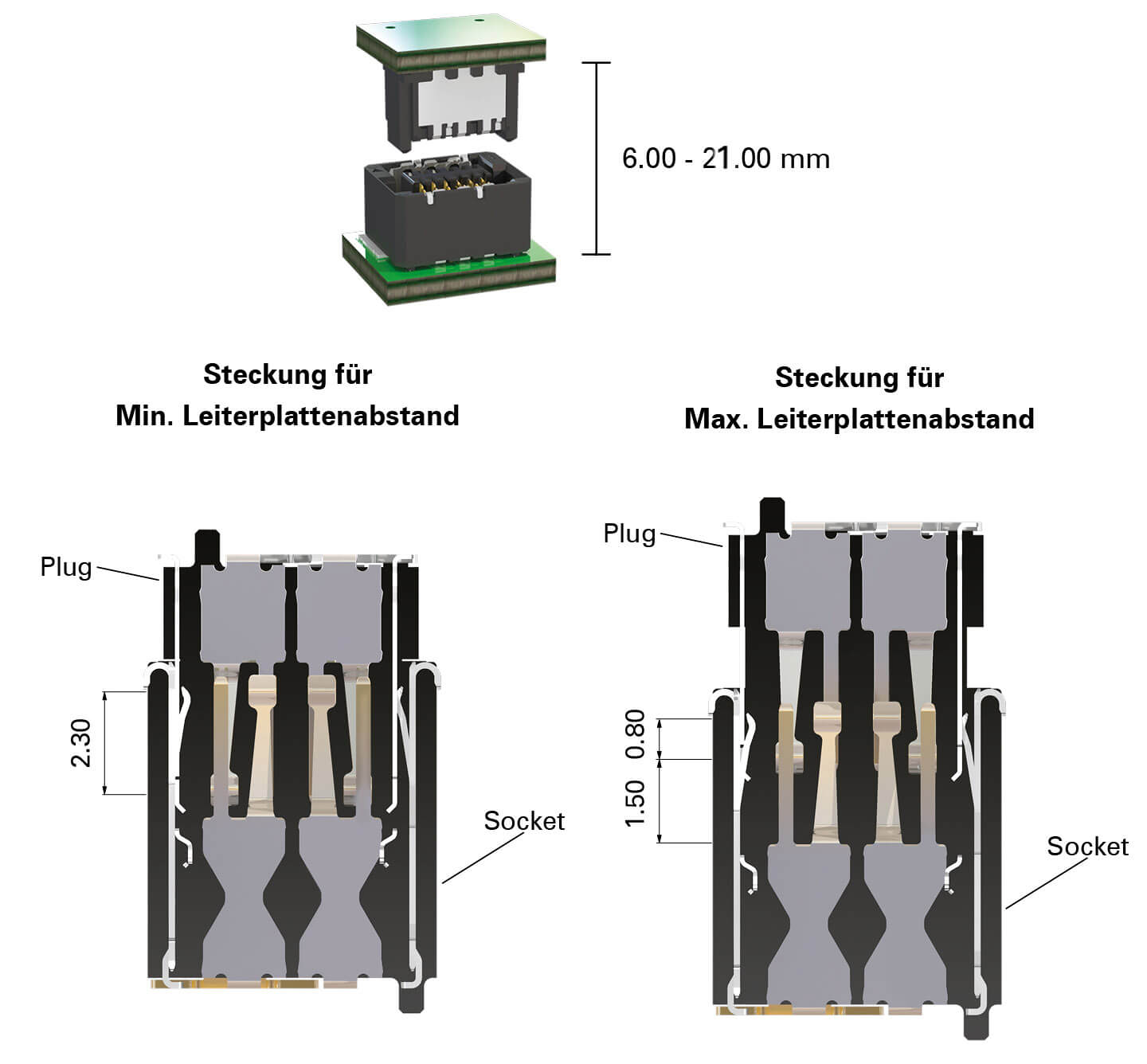

Con los tipos rectos «low», «mid» y «high» se pueden conseguir distancias entre placas de circuito impreso (distancias entre placas) de cualquier medida comprendida entre 6 y 21 mm. Al enchufar hasta el tope se alcanza la distancia mínima posible entre placas de circuito impreso (distancia entre placas). El Plug y el Socket se pueden enchufar de forma variable dentro de un rango de 1,5 mm para alcanzar la distancia máxima posible entre placas de circuito impreso (distancia entre placas). Los 0,8 mm restantes garantizan un contacto seguro (protección contra el sobreenchufe, longitud de acoplamiento útil).
Modelos acodados para aplicaciones de 90° a 180°
Gracias a la forma acodada (tipo), combinada con la forma recta, es posible disponer las placas de circuito impreso en un ángulo de 90° entre sí, por ejemplo, para una placa base (backplane) con tarjetas hijas. La combinación de dos tipos acodados permite disponer dos placas de circuito impreso una al lado de la otra en un ángulo de 180 grados. Todo ello, ya sea apantallado o no apantallado, y en variantes de 12, 20, 32, 52 u 80 contactos, para ofrecer la máxima flexibilidad posible en su aplicación.
Desarrolle sus soluciones con la máxima eficiencia. Zero8, gracias a sus características, le permite alcanzar sus objetivos más rápidamente y beneficiarse al mismo tiempo de una enorme variedad de opciones. Incluso hay disponibles tipos acodados para aplicaciones de 90° y 180°.
Libro blanco gratuito sobre alta velocidad y CEM »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Libro blanco gratuito sobre alta velocidad y CEM »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Superpoder: SEGURIDAD EN EL CONTACTO
Innovador sistema de contacto ScaleX
ScaleX: esta marca es sinónimo de tecnología de contacto robusta en un sistema de conector escalable de forma variable. Se ha desarrollado específicamente con el objetivo de combinar, por un lado, una elevada robustez mecánica y, por otro, unas propiedades de alta frecuencia excepcionales. Esta compatibilidad es única en el mundo de los conector para placas de circuito impreso.
Dos superficies de contacto por pin
Cada par de contactos consta de dos contactos de cuchilla y dos contactos hembra. Esta redundancia no solo garantiza la máxima seguridad de contacto, especialmente en entornos exigentes como los que implican golpes y vibraciones, sino que también proporciona una durabilidad y fiabilidad excepcionales en su aplicación. Además, todas las conexiones se realizan en la cara lisa de las superficies de contacto, y no en el borde rugoso de borde de corte, como ocurre con muchos otros conectores miniaturizados.
Resistente a los golpes y las vibraciones
La redundancia en todos los contactos, así como el hecho de que el contacto se realice únicamente sobre superficies lisas y laminadas, proporciona una resistencia extremadamente alta a los golpes y las vibraciones. Los conector Zero8 han sido sometidos a exhaustivas pruebas y certificaciones según la norma IEC 60512. Estaremos encantados de facilitarle nuestros informes de pruebas detallados.
Gran «longitud de acoplamiento útil»
Cada par de contactos enchufados de Socket y Plug presenta un margen de sobreensamblaje de al menos 0,8 mm, es decir, la distancia desde el punto de contacto hasta la punta del contacto, que es el punto en el que ya no habría contacto. Este margen de sobreensamblaje de al menos 0,8 mm garantiza una compensación de tolerancias elevada y, por lo tanto, la máxima seguridad en cualquier aplicación. Al insertar el Plug en el Socket hasta el tope, el margen de inserción aumenta hasta 2,3 mm por par de contactos.
Resistente a un mínimo de 500 ciclos de acoplamiento
Los contactos del Zero8 están diseñados para garantizar una conexión segura incluso tras 500 ciclos de conexión, incluso bajo la influencia de ciclos de temperatura y gases nocivos. Aunque los contactos no se conecten entre sí 500 veces, lociclos de acoplamiento constituyen un criterio adecuado para evaluar en qué medida los conector siguen siendo funcionales tras múltiples ciclos de temperatura o vibraciones («corrosión por fricción»).
Esto también le entusiasmará: la familia de conector Zero8 destaca por su innovadora tecnología ScaleX. Robusta y de doble cara, resiste las duras condiciones de las aplicaciones industriales y garantiza un contacto seguro. Y todo ello incluso en condiciones ambientales extremas y bajo cargas mecánicas como golpes y vibraciones.
Libro blanco gratuito sobre robustez »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Libro blanco gratuito sobre robustez »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Superpoder: PROTECCIÓN CONTRA LAS SEÑALES
Nuevo concepto de apantallamiento CEM
Durante el desarrollo del Zero8 se prestó especial atención al «apantallamiento» (blindaje) en ambas caras. Esto garantiza una transmisión de datos sin interferencias, tal y como se requiere en muchas aplicaciones, por ejemplo, para la Industria 4.0 o el IoT. El material de blindaje utilizado es especialmente adecuado para requisitos exigentes en materia de compatibilidad electromagnética.
Desviación óptima de las corrientes parásitas
Las placas de apantallamiento son de gran superficie y presentan pocas interrupciones, lo que garantiza la máxima protección posible. Además, el elevado número de puntos de contacto de la placa de apantallamiento con la placa de circuito impreso permite una disipación óptima de las corrientes parásitas. Por ejemplo, en el caso de un conector de 20 polos, una placa de apantallamiento (placa de apantallamiento) cuenta con un total de 5 puntos de soldadura a la placa de circuito impreso en una longitud de 8 mm.
inductancia mutua de máx. 10 picohenrios
En pruebas exhaustivas realizadas con un laboratorio especializado, se simularon en primer lugar las influencias de la intensidad de los campos eléctricos y magnéticos y, a continuación, se verificaron mediante ensayos. Los resultados obtenidos son excelentes y pueden facilitarse si es necesario. Como uno de los resultados de medición más significativos, se logró una «inductancia mutua» (inductancia de acoplamiento) máxima de 10 pH con los conectores Zero8.
Alternativamente, también sin eapantallamiento
¡También puede elegir en cuanto al apantallamiento! ¿Ambos lados del par de conectores con apantallamiento o sin él? ¿O incluso solo un lado con apantallamiento? La decisión es suya: en cualquier caso, todos los conectores Zero8 son compatibles entre sí y se pueden combinar libremente, tanto si tienen apantallamiento como si no. En los tipos apantallados, las conexiones por soldadura de los contactos se encuentran debajo del conector, mientras que en los tipos no apantallados se sitúan en los laterales, para permitir una inspección AOI durante el proceso de fabricación.
El nuevo concepto de apantallamiento a doble cara de los conectores Zero8 le garantiza una transmisión de alta velocidad sin interferencias en entornos industriales. El material de apantallamiento utilizado es especialmente adecuado para componentes con altos requisitos de compatibilidad electromagnética (EMC) y garantiza una inductancia mutua máxima de 10 picohenrios para el conector.
Documento técnico gratuito sobre alta velocidad y CEM (EMC) »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Documento técnico gratuito sobre alta velocidad y CEM (EMC) »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Superpoder: VELOCIDAD
Compatible con PCIe 4.0 y Ethernet industrial
Los conector Zero8 cumplen los requisitos de las especificaciones PCI Express Gen. 4 e Industrial Ethernet, tal y como se exige en numerosas aplicaciones, por ejemplo, para la Industria 4.0 o el IoT. Además de la pérdida de inserción, Zero8 presenta muy buenas características en cuanto a la pérdida de retorno y la diafonía.
Transmisión de señales de alta frecuencia a 16 Gbit/s +
Los conector Zero8 son ideales para aplicaciones con una velocidad de transmisión de datos de hasta 16 Gbit/s. Gracias a sus excelentes propiedades en cuanto a la pérdida de inserción, Zero8 puede utilizarse incluso para aplicaciones de hasta 25 Gbit/s. Esta extraordinaria idoneidad se combina con un sistema de contactos extremadamente robusto y resistente para entornos exigentes, como los que implican golpes, vibraciones o gases nocivos. Esta combinación es única.
Protección adicional de la señal mediante eapantallamiento
El concepto de apantallamiento bilateral garantiza una transmisión de datos de alta velocidad sin interferencias en entornos industriales. Desvía de forma fiable las corrientes parásitas gracias a los múltiples contactos en ambas placas de circuito impreso. El concepto de apantallamiento protege, por un lado, al conector de las interferencias electromagnéticas (sumidero de interferencias), pero también a los componentes adyacentes cuando el conector actúa como fuente de interferencias.
Modelos SI disponibles
Zero8 se sometió primero a simulaciones exhaustivas para evaluar sus propiedades de alta frecuencia y, posteriormente, se probó en ensayos prácticos. Dispone de informes de pruebas fiables, así como de modelos SI para realizar simulaciones en su aplicación.
«HighSpeed» es la fórmula mágica de la familia de productos Zero8 de ept. Las simulaciones con el sistema de conector Zero8 a 16 Gbit/s muestran una excelente integridad de la señal, por lo que están predestinadas para PCIe 4.0 e Industrial Ethernet. Estaremos encantados de facilitarle los parámetro S para sus simulaciones de aplicaciones.
Libro blanco gratuito sobre alta velocidad y CEM »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Libro blanco gratuito sobre alta velocidad y CEM »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Superpoder: RESISTENCIA
Protección de todos los contactos
Zero8 se ha diseñado de tal forma que los contactos no se dañen ni siquiera en caso de un manejo incorrecto. Los contactos quedan ocultos en el cuerpo aislante (cuerpo aislante) y, por lo tanto, están protegidos de forma óptima frente a posibles influencias mecánicas, como, por ejemplo, un contacto accidental. Esto garantiza la máxima seguridad posible para su aplicación.
dispositivo antirrotación al enchufar
La polarización incorporada en el cuerpo aislante (cuerpo aislante) evita que se produzca un error en el proceso de conexión debido a la rotación de los conector. Es decir, el Plug y el Socket solo pueden conectarse entre sí si están orientados en una dirección definida. Además, los elementos de guía bien definidos en el cuerpo aislante facilitan un proceso de conexión seguro.
Descarga mecánica mediante dos cierres de tabla
Se sueldan dos «board locks» por cada conector (conector) en la placa de circuito impreso, lo que garantiza la descarga mecánica de los contactos de señal. De este modo, al separar el conector macho (Plug) del conector hembra (Socket), se evita que los contactos de señal se desprendan del punto de soldadura (unión soldada).
Compensación de desniveles de hasta 0,7 mm durante la instalación
Los chafláns de entrada en el borde de los «cuerpo aislante» permiten que el «Plug» y el «Socket» puedan compensar un desplazamiento de hasta 0,7 mm durante el proceso de conexión. Los contactos de cuchilla y de resorte se guían entre sí durante el proceso de conexión de tal manera que se establece un contacto seguro entre los contactos y se evita el denominado «Hinterstecken».
Alto nivel de «compensación de tolerancias» durante el funcionamiento
Una vez enchufados, el Socket y el Plug pueden tolerar un desplazamiento mutuo de hasta 0,4 mm. Esto proporciona una gran libertad a la hora de considerar las tolerancias en sus aplicaciones. Además, ofrece la posibilidad de colocar varios pares de conectores en una placa de circuito impreso sin que se produzca una pérdida de fiabilidad en el contacto.
Si a todas estas características destacadas se les suma una enorme robustez, entonces se trata de Zero8 de ept. Ya sea gracias a su ingenioso sistema antidispositivo antirrotación al conectar o a la compensación de desalineación de hasta 0,7 mm durante la instalación, Zero8 cumple lo que promete.
Libro blanco gratuito sobre robustez »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
Libro blanco gratuito sobre robustez »
Solicitar caja de muestras gratuita »
Encontrará más información aquí.
