¿Cómo se pueden montar los conectores directos EC.8?
Los conectores de inserción directa se fabrican mediante tecnología de montaje en superficie (SMT). La soldadura se realiza directamente sobre la placa de circuito impreso.
Los modelos con entre 20 y 140 polos se suministran en un embalaje de cinta y carrete conforme a los estándares del mercado, lo que permite un procesamiento totalmente automático mediante máquinas de montaje automático.
Los modelos de 160 a 200 polos se envasan de serie en bandeja; bajo pedido, también es posible el embalaje en cinta y carrete. Sin embargo, este utiliza una cinta más ancha, que es menos habitual.
¿Según qué especificaciones o diseño debe fabricarse la tarjeta enchufable?

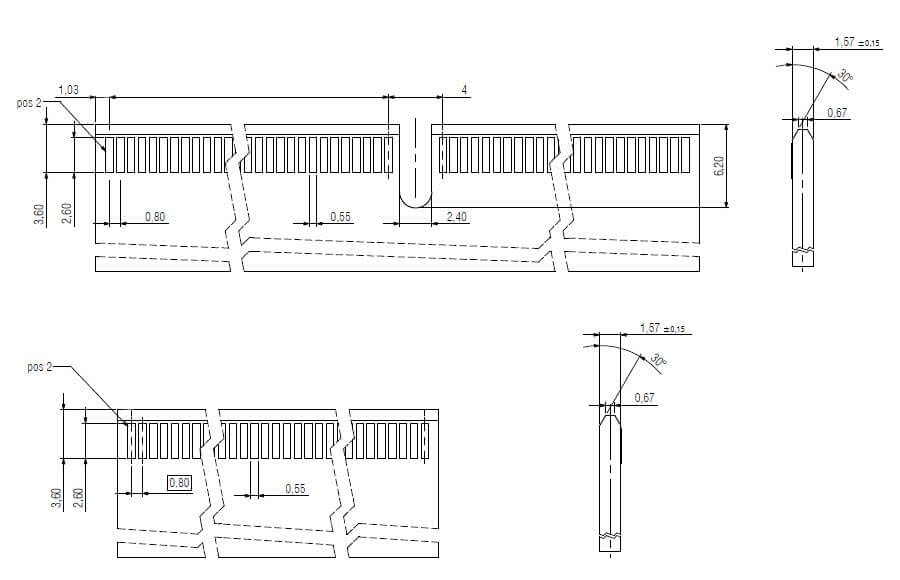

Consulte el siguiente plano para conocer los biseles y las dimensiones de la placa de circuito impreso. Para las almohadillas doradas, recomendamos oro duro. Para más detalles, consulte el plano del producto.
¿Por qué se debería utilizar un sistema de conectores directos?
Los sistemas de conexión directa permiten alcanzar altas velocidades de transmisión de datos. A diferencia de los sistemas de conexión de dos piezas, en este caso se eliminan los efectos negativos que el segundo conector ejerce sobre la señal. Esto se debe principalmente al menor número de puntos de contacto, a los menores cambios de sección transversal en el conductor y a los consiguientes cambios de dirección de la señal.
De este modo, se puede alcanzar un alto rendimiento incluso con un tamaño reducido. Además, la resistencia de paso se reduce en comparación con los sistemas de conexión de dos piezas, lo que se traduce en una mayor capacidad de conducción de corriente.
¿Es el sistema de conectores EC.8 compatible con las especificaciones habituales de las tarjetas secundarias?
El sistema de conectores EC.8 admite tarjetas secundarias con un grosor de 1,60 mm. A partir de 80 contactos, se integra además un saliente para evitar conexiones incorrectas. En la variante de 60 polos, este saliente puede omitirse si se desea.
El sistema de conectores EC.8 cumple con los estándares habituales del mercado y es compatible con las placas más comunes.
¿Para qué aplicaciones se utilizan los conectores de enchufe directo EC.8?
Gracias a su versatilidad, los conectores de inserción directa EC.8 se utilizan en una amplia variedad de aplicaciones en numerosos sectores. En el ámbito de la tecnología de automatización y los dispositivos IoT, por ejemplo, destacan por su paso reducido y sus elevadas velocidades de transmisión de datos.
¿Qué desplazamiento admiten los conectores directos EC.8 al acoplar la tarjeta secundaria?
Se admite un desalineamiento angular de hasta 5° tanto en sentido longitudinal como transversal. Se admite
un desalineamiento de 0,7 mm en sentido perpendicular y de 0,6 mm en sentido paralelo al eje longitudinal del conector.
¿Qué velocidades de transmisión se pueden alcanzar?
La velocidad de transmisión de datos es de 28 Gbit/s. El siguiente gráfico muestra la evolución de la atenuación de inserción en función de la frecuencia.
¿Qué tipos de corriente se pueden transmitir?
Un conector de 140 polos transmite hasta 3,2 A a una temperatura ambiente de 20 °C. Para obtener información más detallada, no dude en ponerse en contacto con nosotros a través de sales@ept.de
¿Son los conectores EC.8 componentes homologados por UL?
Sí, los conectores EC.8 de ept son componentes reconocidos por UL en EE. UU. y Canadá.
¿Cumplen los conectores EC.8 con la normativa RoHS?
La directiva RoHS (Restricción del uso de determinadas sustancias peligrosas) regula la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Confirmamos que los conectores EC.8 de ept cumplen con la directiva RoHS 2011/65/UE, tal y como se indica en el certificado RoHS. Para obtener más información, consulte la sección «RoHS y REACH».
